Matplotlib में ज़ूम इनसेट में अलग-अलग X और Y स्केल

Matplotlib में ज़ूम इनसेट में अलग-अलग X और Y स्केल दिखाने के लिए, हम inset_axes() का उपयोग कर सकते हैं विधि।

कदम

• आकृति का आकार सेट करें और सबप्लॉट के बीच और आसपास पैडिंग समायोजित करें।
• बनाएं x और y डेटा अंक numpy का उपयोग कर रहे हैं।
• वर्तमान आंकड़े में एक सबप्लॉट जोड़ें।
• प्लॉट x और y साजिश () . का उपयोग करके डेटा बिंदु विधि।
• दी गई चौड़ाई और ऊंचाई के साथ एक इनसेट अक्ष बनाएं।
• अलग सेट करें x और y तराजू।
• इनसेट अक्षों द्वारा दर्शाए गए क्षेत्र के स्थान को चिह्नित करने के लिए एक बॉक्स बनाएं।
• आंकड़ा प्रदर्शित करने के लिए, दिखाएं () . का उपयोग करें विधि।

उदाहरण

import matplotlib.pyplot as plt
import numpy as np
from mpl_toolkits.axes_grid1.inset_locator import mark_inset, inset_axes

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = np.linspace(0, 1, 100)
y = x ** 2

ax = plt.subplot(1, 1, 1)
ax.plot(x, y)

axins = inset_axes(ax, 1, 1, loc=2, bbox_to_anchor=(0.2, 0.55),
                  bbox_transform=ax.figure.transFigure)
axins.plot(x, y)

x1, x2 = .4, .6
y1, y2 = x1 ** 2, x2 ** 2

axins.set_xlim(x1, x2)
axins.set_ylim(y1, y2)

mark_inset(ax, axins, loc1=1, loc2=3, fc="none", ec="0.5")

plt.show()

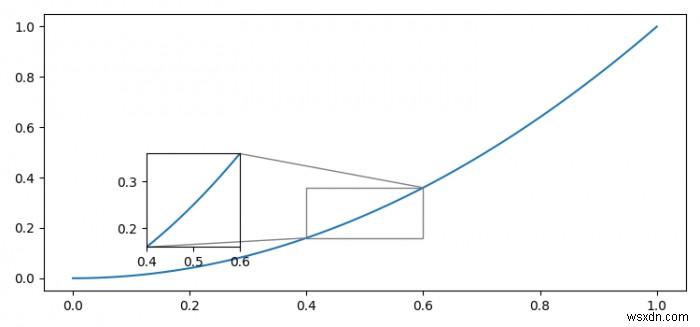

आउटपुट
