Matplotlib में एक्सिस के बाहर लाइन कैसे ड्रॉ करें?

एक्सिस के बाहर लाइन (यानी तीर) ड्रॉ करने के लिए, हम annotate() मेथड का उपयोग कर सकते हैं।

चरण

• फिगर का आकार सेट करें और सबप्लॉट के बीच और आसपास पैडिंग समायोजित करें।

• figure() मेथड का उपयोग करके एक नया फिगर बनाएं या मौजूदा फिगर को सक्रिय करें।

• वर्तमान फिगर क्लियर करें।

• add_subplot() मेथड का उपयोग करके सबप्लॉट व्यवस्था के हिस्से के रूप में फिगर में '~.axes.Axes' जोड़ें।

• एक्सिस के बाहर लाइन रखने के लिए annotate() मेथड का उपयोग करें।

• फिगर प्रदर्शित करने के लिए show() मेथड का उपयोग करें।

उदाहरण

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure(1)
fig.clf()

ax = fig.add_subplot(1, 1, 1)

ax.annotate('', xy=(0, -0.1), xycoords='axes fraction', xytext=(1, -0.1), arrowprops=dict(arrowstyle="<->", color='b'))

plt.show()

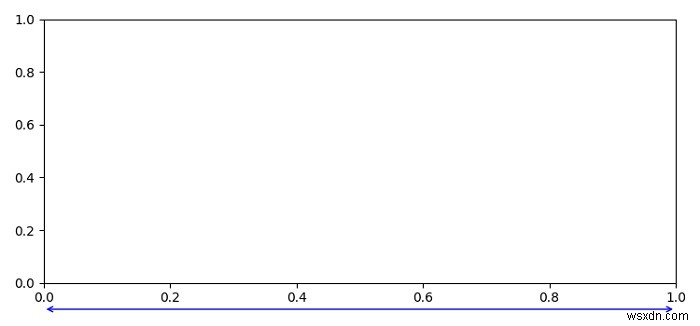

आउटपुट
