जेस्टिन योंग द्वारा, 27 नवंबर, 2021
यदि आप एक ही मॉडल के कई मेनबोर्ड की मरम्मत कर रहे हैं, तो इसे ट्रबलशूट करने के कई तरीके हैं। उनमें से एक तरीका है डिवाइस को पावर ऑन करना और मेनबोर्ड के विभिन्न बिंदुओं पर DC वोल्टेज मापना। आपको वोल्टेज को ठीक उसी तरह मार्क करना होगा जैसे नीचे फोटो में दिखाया गया है:

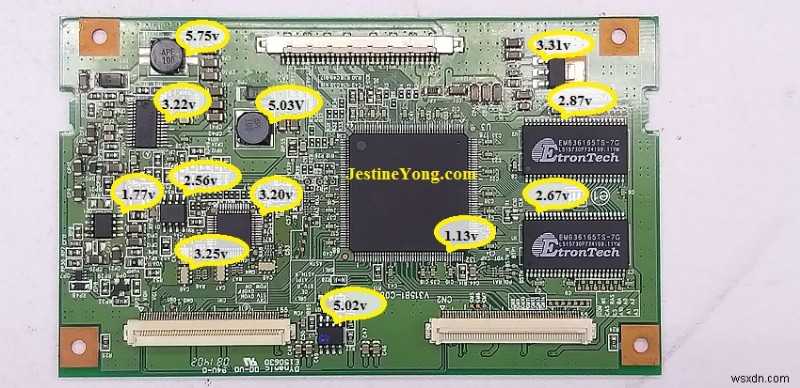

TV Tcon बोर्ड पर विभिन्न टेस्ट पॉइंट्स पर मार्क किए गए DC वोल्टेज का विशिष्ट उदाहरण।
लाभ
- एक बार जब आप मेनबोर्ड के महत्वपूर्ण बिंदु ले लेते हैं, तो आप इसकी तुलना टेस्ट किए जा रहे बोर्ड से कर सकते हैं। यदि आपको कोई बिंदु मिलता है जो आपके द्वारा मार्क किए गए मान से अलग है, तो आप पूरे मेनबोर्ड के बजाय उस संदिग्ध क्षेत्र पर ट्रबलशूटिंग शुरू कर सकते हैं जो बहुत समय लेने वाला है।
- यह बहुत सारा ट्रबलशूटिंग समय बचाता है क्योंकि अब आप जानते हैं कि आपको कहां टेस्ट करना है और उन बिंदुओं पर किस DC वोल्टेज की उम्मीद है जिन्हें आपने मार्क किया है।
- आप विभिन्न टेस्ट पॉइंट्स पर DC वोल्टेज मार्क करने का कौशल सीख पाएंगे और इसे अन्य प्रकार के मेनबोर्ड पर अधिक आत्मविश्वास के साथ लागू कर पाएंगे।
नुकसान
- यदि आप किसी ऐसी कंपनी के लिए काम नहीं कर रहे हैं जो एक ही डिवाइस वितरित करती है, तो वोल्टेज मार्क करना उचित नहीं है क्योंकि बाजार में हजारों विभिन्न प्रकार के मेनबोर्ड हैं और उन सभी को मार्क करने का कोई तरीका नहीं है।
- सभी महत्वपूर्ण वोल्टेज को मापने और मार्क करने में समय लगता है।
- प्रारंभिक माप के दौरान, यदि आप पर्याप्त सावधान नहीं हैं तो आप अपने टेस्ट प्रोब्स को IC के आसन्न पिन्स और सर्किट में अन्य कंपोनेंट्स से शॉर्ट कर सकते हैं।
- आपको उन सर्किट फंक्शन्स को समझने के लिए समय की आवश्यकता हो सकती है जिन्हें आप माप रहे हैं क्योंकि कोई भी बस किसी भी बिंदु पर टेस्ट प्रोब नहीं रख सकता। सबसे बुरा, यदि आप जिस वितरक कंपनी के लिए काम कर रहे हैं उसके पास उस विशेष डिवाइस या उपकरण के लिए कोई स्कीमैटिक डायग्राम ही नहीं है।
- कुछ सर्किट जो खराब हैं, वे अभी भी कुछ बिंदुओं पर अच्छा DC वोल्टेज दिखा सकते हैं, इस प्रकार आप समस्या के सटीक बिंदु का पता लगाने में सक्षम नहीं होंगे।
निष्कर्ष- यदि आप इलेक्ट्रॉनिक्स सिद्धांतों के बारे में जानकार हैं और आपके पास अतिरिक्त समय है, तो आप DC वोल्टेज टेस्ट पॉइंट्स से आगे माप कर सकते हैं। इसका मतलब DC वोल्टेज के अलावा, आप फ्रीक्वेंसी, डिजिटल सिग्नल, कैप्चर्ड वेवफॉर्म आदि पर माप सकते हैं। आप मेनबोर्ड पर विभिन्न बिंदुओं पर जितने अधिक विभिन्न सिग्नल माप सकते हैं, उतनी ही तेजी से आप फॉल्ट को पिनपॉइंट कर पाएंगे। आप अच्छे और खराब मेनबोर्ड के बीच सिग्नेचर की तुलना करने के लिए विशेष टेस्ट उपकरण का भी उपयोग कर सकते हैं। आपका पसंदीदा टेस्टिंग पॉइंट तरीका क्या है? या मेनबोर्ड समस्या को हल करने के लिए आपके पास कोई अन्य विशेष तरीका है? कृपया इस विषय से संबंधित अपनी टिप्पणी नीचे पोस्ट करें। धन्यवाद!
यह लेख जेस्टिन योंग द्वारा लाया गया है। वे कुआलालंपुर, मलेशिया से हैं और उन्हें इलेक्ट्रॉनिक्स मरम्मत पसंद है और इलेक्ट्रॉनिक्स मरम्मत जानकारी के बारे में ब्लॉगिंग करते हैं। वे प्रसिद्ध Basic Electronics Repair और SMPS Repair ebook के लेखक हैं। वे एक ट्रेनर भी हैं और Noahtech Electronics Training Center पर इलेक्ट्रॉनिक्स मरम्मत पाठ्यक्रम संचालित करते हैं।
