डेस्कटॉप कंप्यूटर चालू है, फिर भी मॉनिटर 'सिग्नल केबल जांचें'-समस्या निवारण गाइड दिखाता है
<पी> 26 दिसंबर, 2020 को जेस्टीन योंग द्वारा <पी>
<पी>

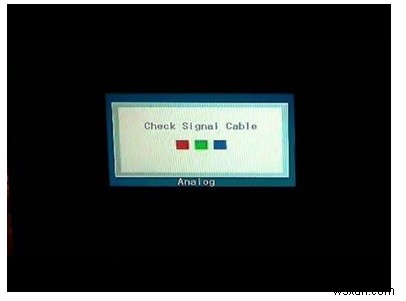

<पी> ग्राहक से कॉल प्राप्त होने पर मैंने उपरोक्त समस्या के निवारण के लिए उसकी साइट का दौरा किया। <पी> मैंने पीसी और मॉनिटर चालू किया, मैं सिंगल बूटिंग बीप सुन सकता हूं और हरी एलईडी (पावर इंडिकेटर) लाइट चालू है, लाल एलईडी (एचडीडी) ब्लिंक कर रही है। लेकिन मॉनिटर की पावर लाइट नीली हो गई और तुरंत नारंगी रंग में बदल गई और स्क्रीन पर त्रुटि "सिग्नल केबल जांचें"। <पी> इसका मतलब है कि मॉनिटर को सीपीयू से सिग्नल नहीं मिल रहे हैं। इसके कारण मॉनिटर लॉजिक बोर्ड ने स्क्रीन को स्टैंडबाय मोड पर रख दिया। <पी> यह प्रक्रिया पुष्टि करती है कि प्रोसेसर यूनिट ठीक है, या तो वीजीए डिस्प्ले केबल या मॉनिटर में समस्या है। <पी>

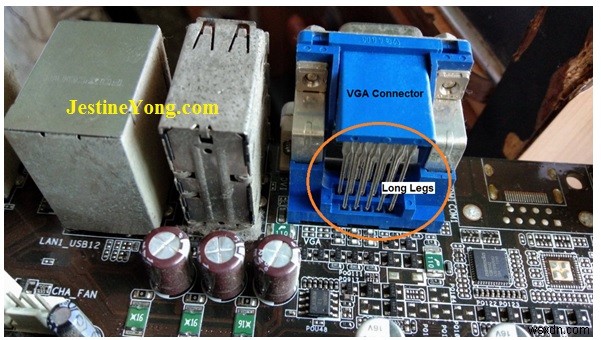

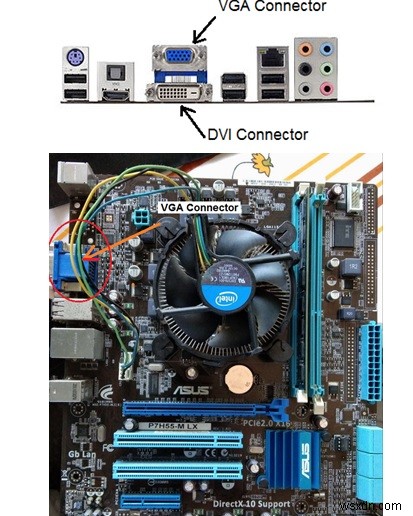

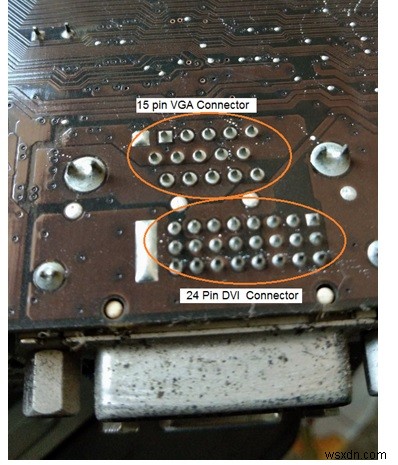

<पी> आगे के निदान के लिए मैंने डिस्प्ले केबल को हटाने के लिए पकड़ लिया और बस इसे वापस दबाया, अचानक मुझे मॉनिटर पर डेस्कटॉप स्क्रीन की तस्वीर दिखाई दी, मुझे लगा कि यह सिर्फ ढीला कनेक्शन था। ग्राहक ने मॉनिटर को फोल्डिंग टेबल पर रख दिया है इसलिए इसे वापस बॉक्स के नीचे रखने के लिए मैं सीपीयू पकड़ता हूं और थोड़ा सा जर्क करने पर मॉनिटर स्क्रीन पर वही त्रुटि दिखाई देती है। मुझे लगा कि यह फिर से ढीला हो गया है इसलिए मैंने केबल को फिर से फिट किया और डिस्प्ले बस दिखाई दिया और फिर से बंद हो गया। <पी> इस बार मैंने पीसी में मदरबोर्ड वीजीए पोर्ट के कनेक्टर को पकड़ रखा है और केवल केबल को हिलाया है, लेकिन स्क्रीन पर कोई प्रभाव नहीं पड़ा, इसका मतलब है कि केबल ठीक लग रही है, कोई केबल टूटा या क्षतिग्रस्त नहीं हुआ। अब मैंने केबल कनेक्टर को पकड़कर थोड़ा मूवमेंट किया और समस्या मदरबोर्ड वीजीए पोर्ट पर मूवमेंट के साथ दोहराई जा रही है। <पी> अब मैंने पीसी बंद कर दिया. आगे के निरीक्षण में मैंने पाया कि दबाते समय वीजीए पोर्ट आगे-पीछे हो रहा है, इसका मतलब है कि समस्या मदरबोर्ड पर है। आगे के परीक्षण के लिए मैंने पीसी केस से मदरबोर्ड को हटा दिया और मदरबोर्ड वीजीए कनेक्टर का निरीक्षण किया, यह ठीक है, कोई शारीरिक क्षति नहीं पाई गई। अब सोल्डर साइड से जांच की गई तो सूखे सोल्डर का कोई निशान नहीं है। कनेक्टर को दोबारा दबाने पर भी इसमें हरकत होती है, शायद इसकी वजह यह है कि इसमें लंबे पैर हैं और यह स्प्रिंग जैसा एहसास देता है। <पी>
<पी> लेकिन मुझे यकीन है कि डिस्प्ले इस कनेक्टर के हिलने के बाद आता है। इस प्रकार के बोर्डों पर अपने पिछले अनुभव से मैंने निष्कर्ष निकाला कि इस कनेक्टर के आसपास कहीं सूखा सोल्डर है। इसका पता आप माइक्रोस्कोप से भी नहीं लगा सकते. क्योंकि इस प्रकार के मदरबोर्ड मल्टी लेयर पीसीबी पर बने होते हैं, इसलिए ऊपर और नीचे की तरफ यह आपको सूखे सोल्डर का कोई संकेत नहीं दिखाएगा, लेकिन दो परतों के जोड़ के बीच सूखा सोल्डर हो सकता है। <पी>

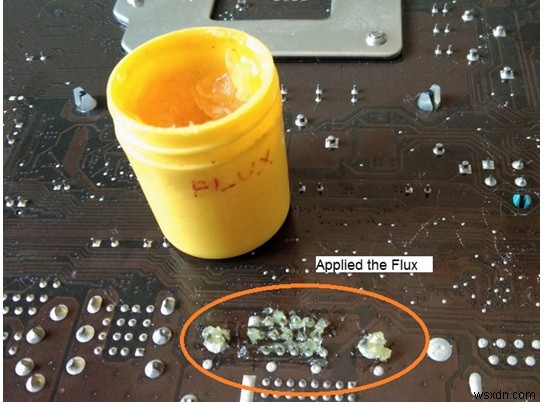

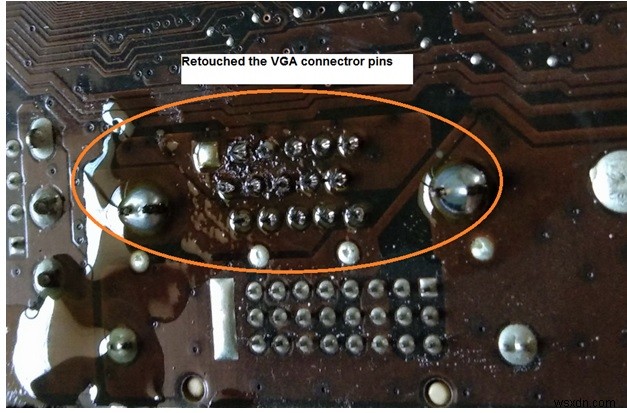

<पी> सोल्डरों को सुधारने से पहले फ्लक्स लगाया। क्योंकि बोर्ड पर अधिक हीटिंग से कनेक्टर के नीचे पीसीबी पर बने पतले निशान क्षतिग्रस्त हो सकते हैं। <पी>
<पी> आईपीए से सफाई के बाद मैंने परीक्षण के लिए पीसी को फिर से जोड़ा है और इस बार मैंने पावर स्विच दबाया है और मॉनिटर स्क्रीन पर बूटिंग प्रक्रिया दिखाई दे रही है। अब परीक्षण के लिए पिछली सभी प्रक्रियाएँ मैंने केबल और वीजीए कनेक्टर को हिलाकर पुष्टि करने के लिए दोहराई हैं लेकिन इस बार कोई सिग्नल हानि नहीं हुई। <पी> जैसा कि मैंने ऊपर उल्लेख किया है कि जिन ग्राहकों के पास फोल्डिंग टेबल है, वे हर दिन मॉनिटर को साइड बॉक्स से बाहर की टेबल पर ले जाते हैं और हो सकता है कि केबल के बल द्वारा खींचे जाने के कारण कनेक्टर क्षतिग्रस्त हो गया हो और मदरबोर्ड कनेक्टर क्षतिग्रस्त हो गया हो। <पी>
<पी> यह लेख आपके लिए योगेश पांचाल द्वारा तैयार किया गया था जो मुंबई भारत में कंप्यूटर हार्डवेयर इंजीनियर के रूप में काम करते हैं। <पी> पी.एस- क्या आप अपने किसी मित्र को जानते हैं जो इस सामग्री से लाभान्वित होगा जिसे आप अभी पढ़ रहे हैं? यदि हां, तो इस वेबसाइट को अपने दोस्तों को अग्रेषित करें या आप इस लिंक पर अपने दोस्तों को मेरे न्यूज़लेटर की निःशुल्क सदस्यता लेने के लिए आमंत्रित कर सकते हैं। . <पी> नोट:आप नीचे दिए गए लिंक में उसके पिछले मरम्मत लेख देख सकते हैं: <पी> https://jestineyong.com/12v-smps-adapter-no-voltage-output-repaired/ <पी> पसंद है
