<पी> इस पीसी को वर्कशॉप में लाया गया क्योंकि यह चालू नहीं था। सबसे पहले पावर सप्लाई की जांच की गई तो वह काम नहीं कर रही थी। <पी>

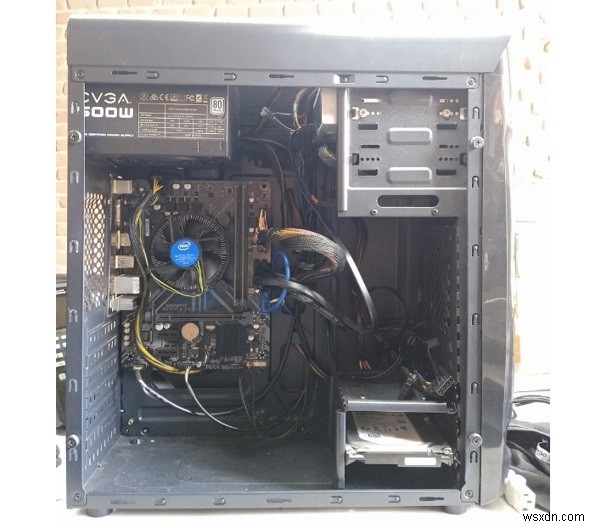

<पी> बिजली की आपूर्ति कैबिनेट से निकाली गई थी। <पी>

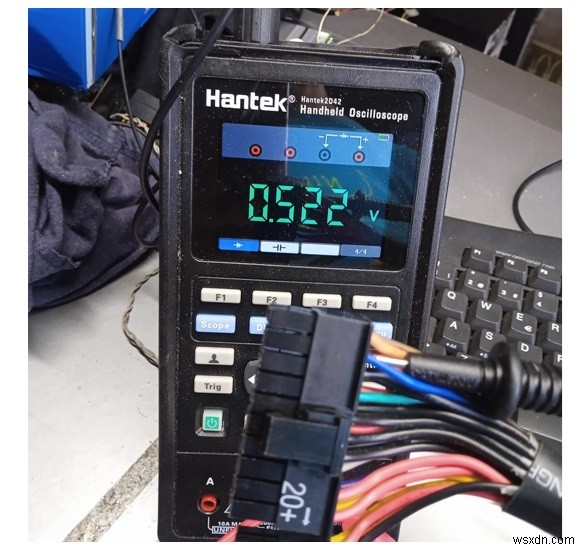

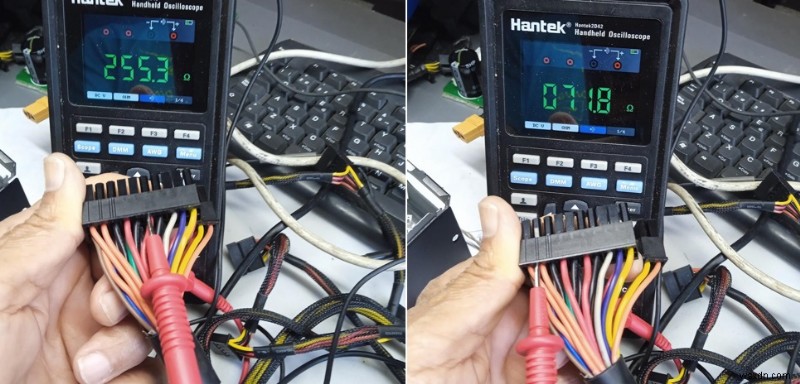

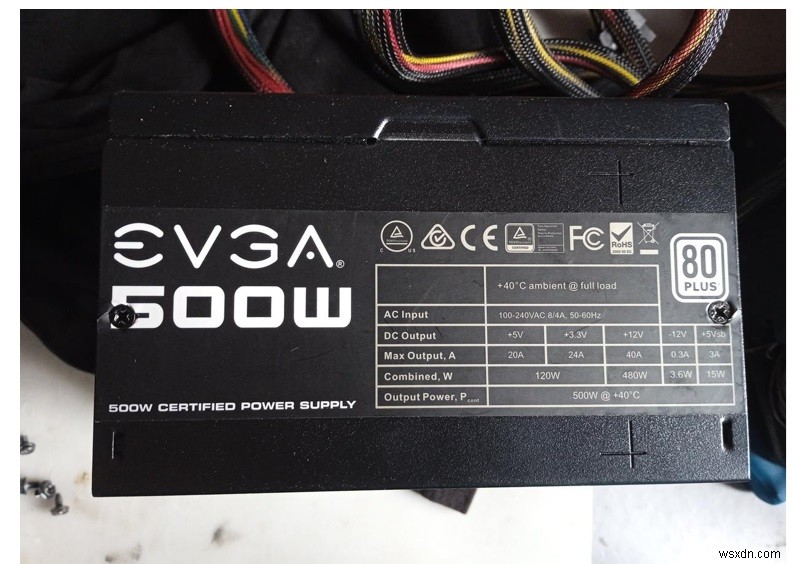

<पी> यह एक महँगा SMPS, 500w EVGA प्रमाणित पावर सप्लाई 80 प्लस (सफ़ेद) था। तब इसे ध्यान में रखना और क्षतिपूर्ति करने के लिए असंभव कार्य करना आवश्यक था। प्रयास वैसे भी मूल्यवान होगा। <पी> जब पीसी की एसएमपीएस मरम्मत की बात आती है तो मेरी अपनी राय में एक बहुत सुविधाजनक विधि लागू करने का निर्णय लिया गया था, और फिर मरम्मत आसान हो गई जैसा कि मैंने सोचा था। सभी वी-आउट का परीक्षण करने के लिए डिजिटल मल्टीमीटर को निरंतरता पैमाने में चुना गया था। कुछ चित्र यहां दिखाए गए हैं। <पी>

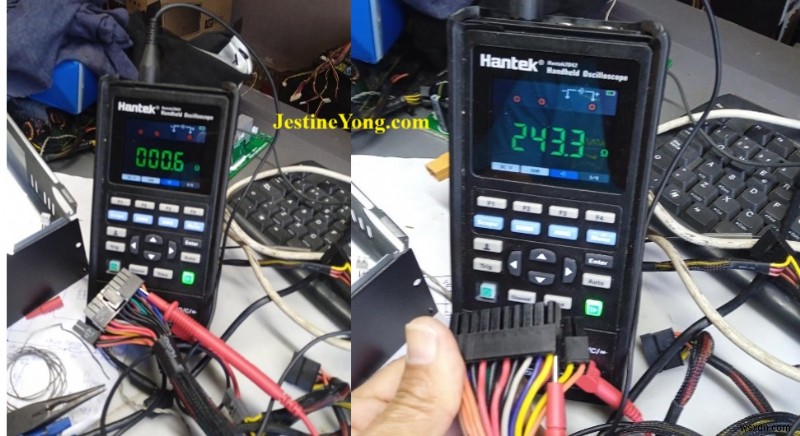

<पी> जैसा कि देखा जा सकता है, नीली केबल (-12v) में एक कमी थी। अब एसएमपीएस को निष्क्रिय करने और इस नीली केबल की रिवर्स इंजीनियरिंग करने का समय आ गया है। <पी> कब किया गया, जानिए क्या? एक शॉट्की डायोड छोटा था, जैसा कि अगली छवि में देखा जा सकता है। <पी>

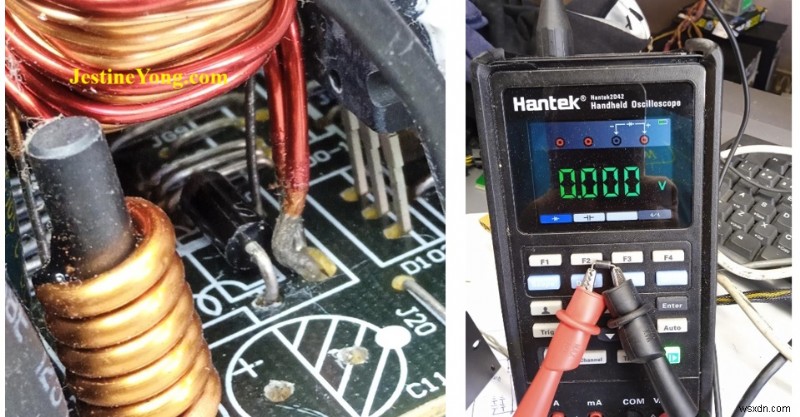

<पी> यह एक SR 2100 था:SCHOTTKY बैरियर रेक्टिफायर वोल्टेज रेंज - 20 से 200 V करंट - 2 A. डेटाशीट वेब पर सर्फिंग द्वारा पाई जा सकती है। इसे एक समान SB2100:2.0A SCHOTTKY बैरियर डायोड के लिए प्रतिस्थापित किया गया था। <पी> एक बार जब यह पीसीबी में कनेक्ट हो गया, तो शॉर्ट हो गया, जैसा कि अगले फोटो में दिखाया गया है। <पी>

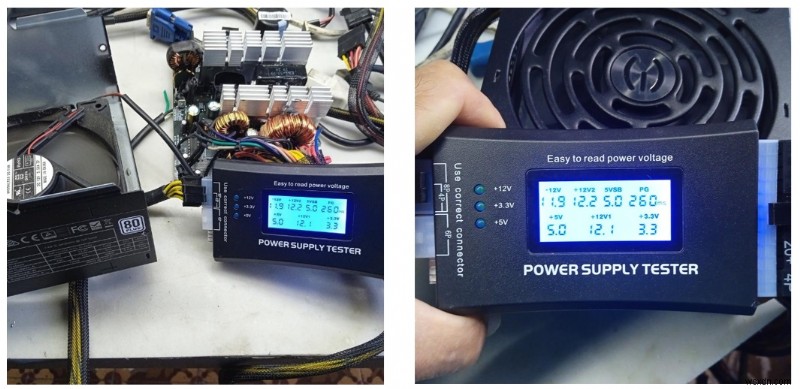

<पी> फिर एसएमपीएस का परीक्षण पावर सप्लाई टेस्टर से किया गया और आइए अंतिम परिणाम देखें। <पी>

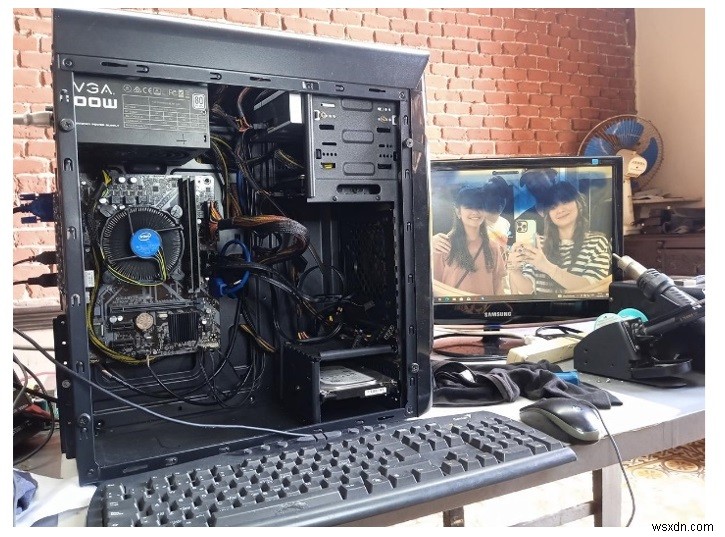

<पी> एसएमपीएस को उसके स्थान पर डाला गया और पीसी ने ठीक से काम करना शुरू कर दिया, जैसा कि अपेक्षित था। <पी>
<पी> यह सरल लेकिन मूल्यवान मरम्मत मेरे लिए संतोषजनक थी क्योंकि एक और महंगा उपकरण बचा लिया गया था। <पी> पीसी अब तक कुछ महीनों से ठीक काम कर रहा है। <पी>
<पी> यह लेख आपके लिए क्यूबा के हमारे 'मास्टर लेखकों' में से एक, हम्बर्टो रोड्रिग्ज द्वारा तैयार किया गया था। <पी> कृपया नीचे दिए गए सोशल बटन पर क्लिक करके समर्थन दें। पोस्ट पर आपकी प्रतिक्रिया का स्वागत है. कृपया इसे टिप्पणियों में छोड़ें। <पी> पी.एस- अगर आपको इसे पढ़कर आनंद आया, तो यहां क्लिक करें मेरे ब्लॉग की सदस्यता लेने के लिए (मुफ़्त सदस्यता)। इस तरह, आप कभी भी कोई पोस्ट नहीं चूकेंगे। आप इस वेबसाइट लिंक को अपने दोस्तों और सहकर्मियों को भी अग्रेषित कर सकते हैं-धन्यवाद! <पी> आप ASUS H81M-A चौथी पीढ़ी की मरम्मत पर उनका पिछला लेख देख सकते हैं। <पी> पसंद है
