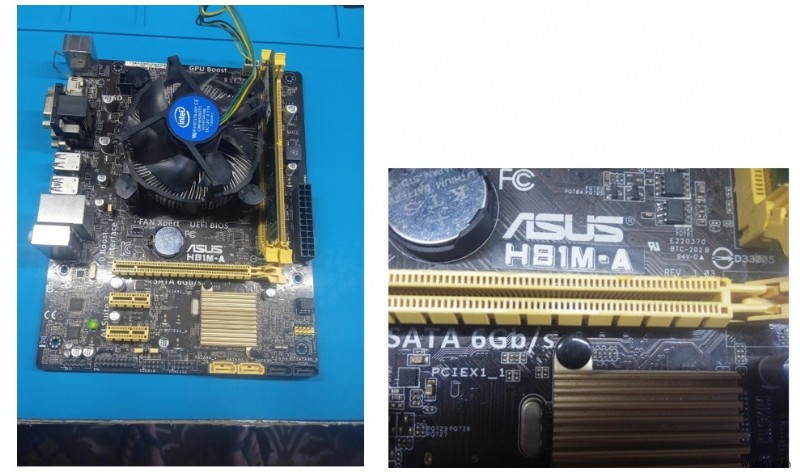

यह ASUS मदरबोर्ड H81M-A Rev.:1.03, 4th जेनरेशन वर्कशॉप में लाया गया था क्योंकि यह पूरी तरह से डेड था।
सबसे पहले, इस मोबो का बोर्डव्यू खोला गया और मरम्मत शुरू की गई। एक एनर्जाइज्ड SMPS कनेक्ट किया गया और +5VSB (स्टैंडबाय) मौजूद था। इस डायग्राम में ये +5VSB SMPS द्वारा सप्लाई किया गया था।
चरणबद्ध निदान प्रक्रिया

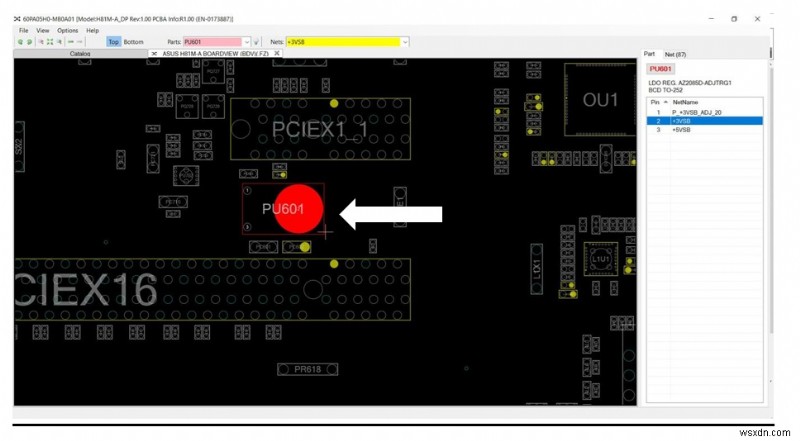

अगला कदम +3VSB चेक करना था, जो LDO REG. AZ2085D, PU601 द्वारा डायग्राम में जनरेट होता है।

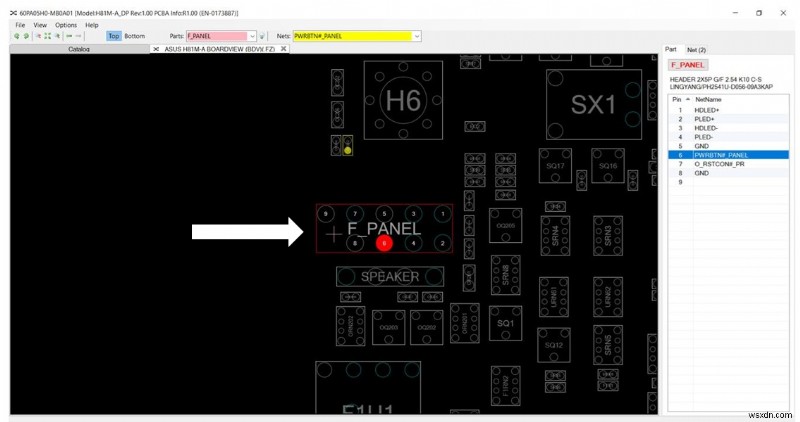

यह वोल्टेज मौजूद था, अब तक सब ठीक था, लेकिन जब मोबो को F_Panel के पिन 6 और 8 को जंप करके ऑन किया गया तो यह लूप में शुरू होने लगा, जो बुरा संकेत था।

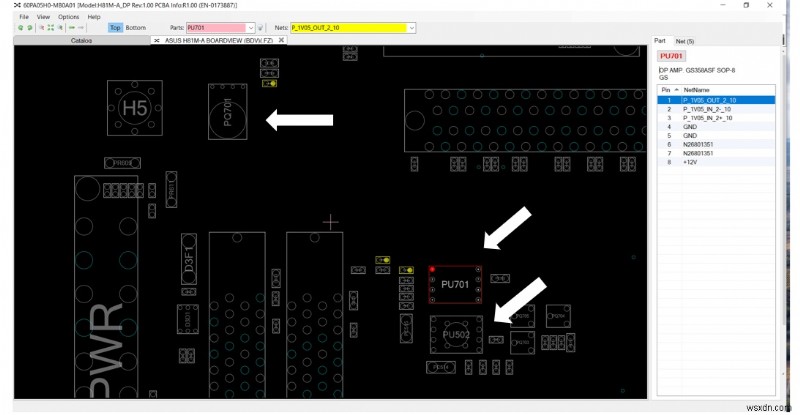

अलग-अलग पावर सप्लाई के V-out को क्रम से टेस्ट करना पड़ा। पहला था RAM, 1.5V मौजूद था। अगला पावर सप्लाई जिस पर ध्यान देना था वह था N-MOSFET PH7730DL (P701), और यहां अजीब व्यवहार हो रहा था। आइए अगली फोटो का विश्लेषण करें।
PQ701 के ड्रेन में PU502 LIN REG. RT9045GSP द्वारा सप्लाई किया गया +1.5VDUAL मौजूद था, अब तक सब ठीक था। लेकिन इस MOSFET के सोर्स पिन (पिन 1, 2 और 3) में कोई V-out नहीं था। सर्किट का विश्लेषण करने पर एक घातक त्रुटि मिली: गेट में कोई पोलराइजेशन नहीं था।

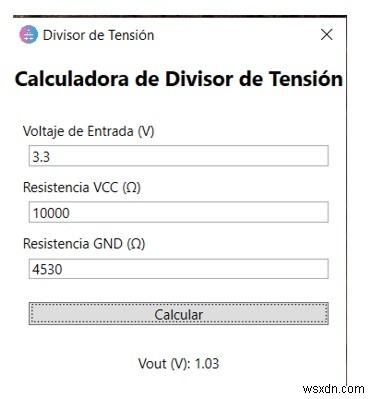

यह वोल्टेज PU701, OP AMP. GS358ASF द्वारा सप्लाई किया जाना चाहिए था। इस IC के पिन 3 में 1.04V था (अगली तस्वीर में दिखाया गया है), लेकिन पिन 2 में कोई वोल्टेज नहीं था।

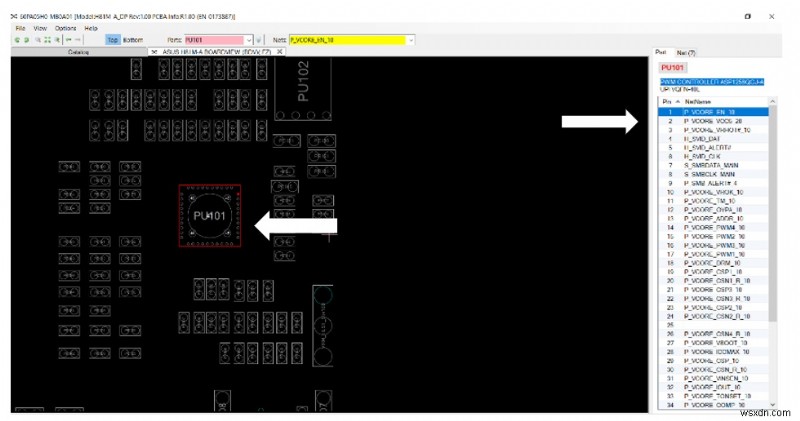

यह IC एक कम्पेरेटर के रूप में कार्य करता है, लेकिन यह उस तरह प्रदर्शन नहीं कर रहा था, इसलिए इसे एक नए से बदल दिया गया। अब मोबो शुरू हुआ और PCH को 1.05V से सप्लाई किया गया, लेकिन सिस्टम बंद हो गया और कोई लूप नहीं था। एक नया व्यवहार सामने आया, इसलिए PWM CONTROLLER ASP1258QGJ-A (PU101) को चेक करने का समय आ गया।

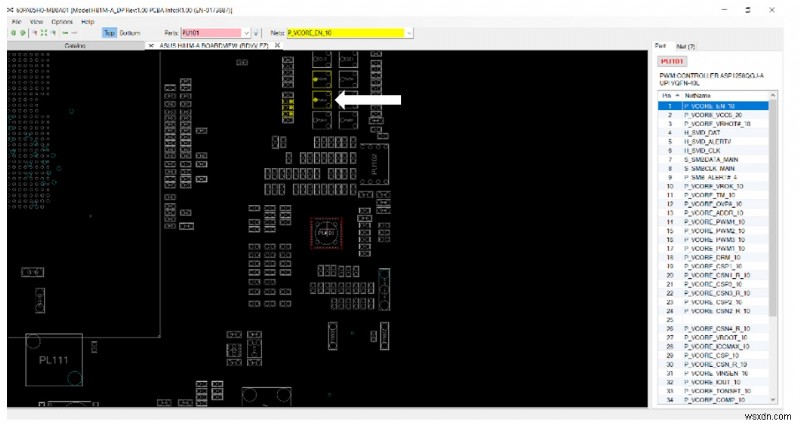

इस IC के पिन 2 (P_VCORE_VCC5_20) में +5V था, लेकिन पिन 1 (P_VCORE_EN_10) में कोई वोल्टेज नहीं था। सर्किट का विश्लेषण करने पर एक ट्रांजिस्टर खराब स्थिति में मिला, जो सही समय पर स्विच ऑन नहीं हो रहा था और +3.3V के एनेबल को GND पर कंडक्ट कर रहा था।
यह ट्रांजिस्टर डायग्राम में PQ802 था: NPN METR3904-G। इसे बदल दिया गया और सब कुछ सामान्य हो गया।

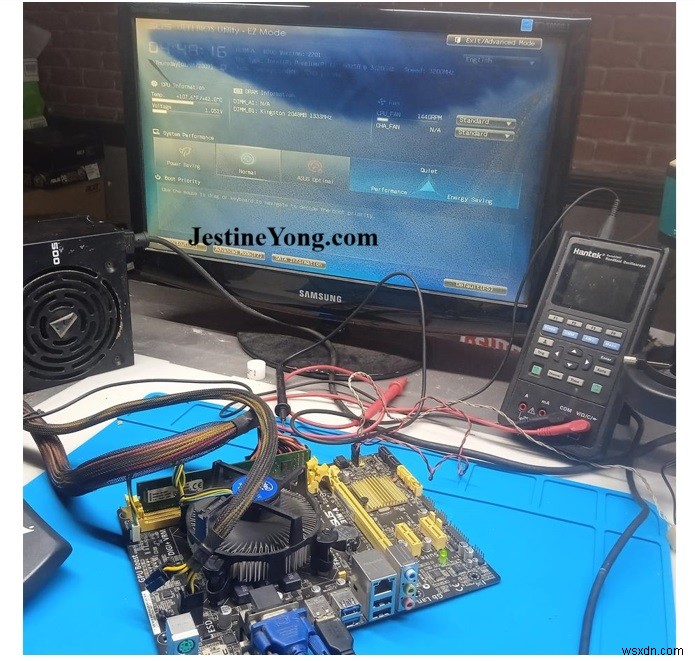

UP के लिए थर्मल कंपाउंड, मोबो का प्रीवेंटिव मेंटेनेंस किया गया और इसे लगातार 3 दिनों तक बिना किसी खराबी के टेस्ट किया गया।
दोहरी संतुष्टि: मालिक के लिए और मेरे लिए। मिशन पूरा हुआ।
यह लेख हंबरटो रोड्रिग्ज द्वारा तैयार किया गया है, जो क्यूबा के हमारे 'मास्टर ऑथर्स' में से एक हैं।
