<पी> यह मरम्मत मेरे अच्छे पुराने 486DX-2 मेनबोर्ड के बारे में है, जिसमें कई वर्षों के बाद आंतरिक लिथियम सेल सेटअप सेटिंग्स का बैकअप लेने में विफल होने के बाद RTC क्लॉक चिप खराब हो जाती है। और कंप्यूटर अब बूट नहीं होता. परिणामस्वरूप स्टार्ट-अप ने "CMOS बैटरी LOW" त्रुटि को अवरुद्ध कर दिया। <पी> आप पूछ सकते हैं कि मैं अभी भी अपने पुराने लेकिन भरोसेमंद 486 पीसी का उपयोग क्यों करता हूं? ऐसा इसलिए है क्योंकि मैं बाहरी IC परीक्षकों, GAL-/Eprom-/PAL- और यूनिवर्सल प्रोग्रामर का उपयोग करता हूं जो अब नए बोर्डों पर काम नहीं करते हैं। <पी> एक बात के लिए, क्योंकि प्रत्येक नए मेनबोर्ड पर एलपीटी पोर्ट बदल गया है, जिससे यह बदले हुए आंतरिक पोर्ट पते का उपयोग करता है और एलपीटी पोर्ट अब सीधे अपने मूल पोर्ट पते से नियंत्रित नहीं होता है। नए बोर्ड बदल गए क्योंकि अब उनके पास इसे ईसीपी, ईपीपी, द्वि-दिशात्मक या अन्य सेटिंग्स पर सेट करने का विकल्प है। <पी> इसलिए मेरा कोई भी पुराना एलपीटी नियंत्रित उपकरण उन मेनबोर्ड पर काम नहीं करता है। और दूसरा कारण यह है कि नए बोर्ड अब आंतरिक आईएसए या वीएलबी स्लॉट कार्ड का समर्थन नहीं करते हैं। और मेरे टास्किट ईप्रॉप ईप्रोमर और मेरे ईएलवी आईसी टेस्टर आईएसए कार्ड पीसीआई या किसी नए विस्तार स्लॉट पर काम नहीं करते हैं। <पी>

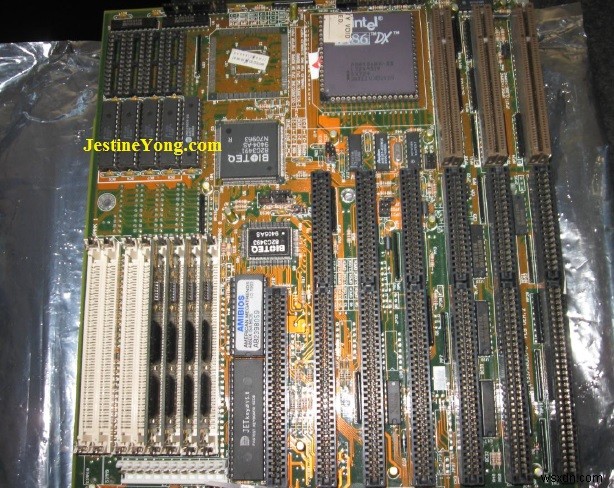

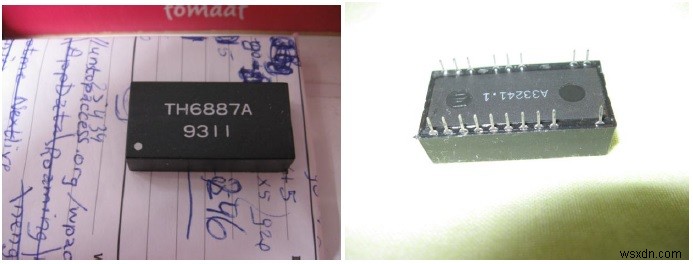

<पी> 486 डीएक्स-2 33 मेगाहर्ट्ज प्रोसेसर और अतिरिक्त मेनबोर्ड कैशे रैम मेमोरी के साथ 4एमबी रैम के साथ मेरे पहले एमबी1433 मेनबोर्ड के ऊपर। 3x वीएलबी/8-16 बिट आईएसए विस्तार स्लॉट, 3x 8-16 बिट आईएसए विस्तार स्लॉट और 1x 8 बिट आईएसए विस्तार स्लॉट। <पी> मैंने पहले ही उन 24 पिनों में से कम से कम 4 की मरम्मत कर ली होगी (सभी पिन जुड़े हुए नहीं!) आंतरिक लिथियम बैटरी को बदलकर आरटीसी चिप मॉड्यूल। जब एकीकृत 3वी लिथियम 10 साल या उससे अधिक के बाद पूरी तरह से डिस्चार्ज हो जाता है, तो पीसी संचालित नहीं होता है और आरटीसी को इस मरम्मत की आवश्यकता होगी! और सेटअप त्रुटि संदेश देगा "सीएमओएस बैटरी कम!" और अपना स्टार्टअप जारी नहीं रखेगा. अगली तस्वीरें दिखाएँ <पी> अब खाली TH6887A RTC चिप टॉप और सोल्डर पिन दृश्य। यह आरटीसी चिप अन्य नामों के साथ भी मौजूद है लेकिन कार्य समान है। और मेरे पास अभी तक कोई पिन असंगत आरटीसी नहीं है। प्रत्येक मरम्मत की गई चिप ने कार्य किया! <पी>

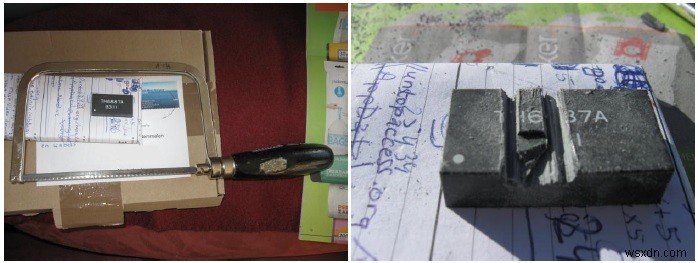

<पी> आरी के नीचे मैं आरटीसी को खोलता था। संपर्कों को गंदा होने से बचाने के लिए सबसे पहले मैंने आरटीसी को कागज से ढके एक प्रयोगकर्ता के बोर्ड में रखा। इस तरह आरटीसी पिनों को काटने के दौरान टूटने से बचाया जा सकता है। <पी>

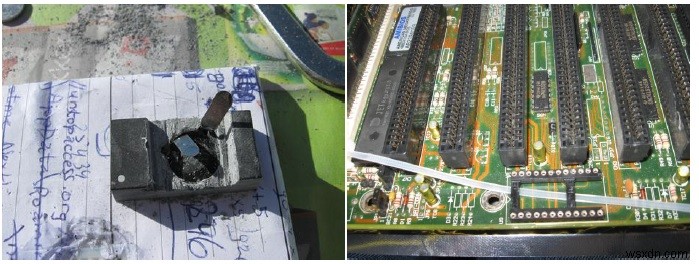

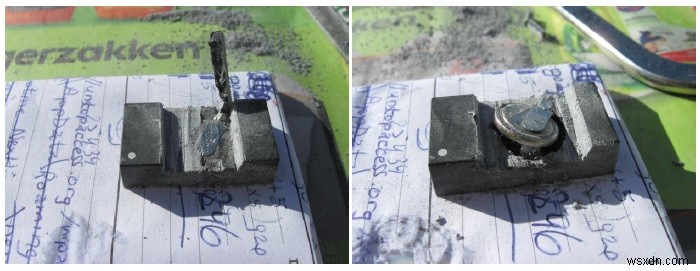

<पी> दाईं ओर ऊपर दी गई तस्वीर से पता चलता है कि मैं आंतरिक अब खाली 3V लिथियम सेल की खोज करने वाला हूं। नीचे दी गई तस्वीर में खाली सेल का पोल दिखाया गया है जो आरटीसी के पिन 12 से भी जुड़ा हुआ है। खराब मॉड्यूल को हटाने के बाद मैंने आरटीसी मॉड्यूल के लिए गुणवत्ता (मशीन-) सॉकेट लगाया। <पी>

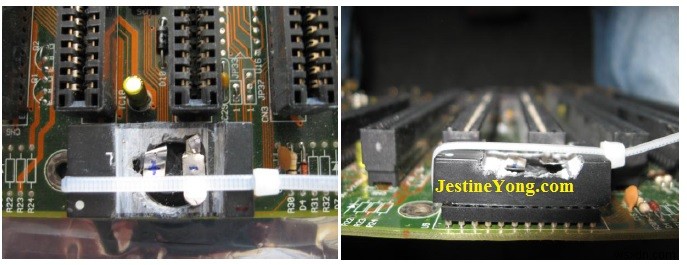

<पी> बेकार 3V लिथियम सेल को हटाने के बाद मैंने इसे 24 पिन सॉकेट में डाला और इसे ढीला होने से बचाने के लिए टाई-रैप से बांध दिया, अगर ऐसा होता तो मेरा पीसी बेकार हो जाता। <पी>

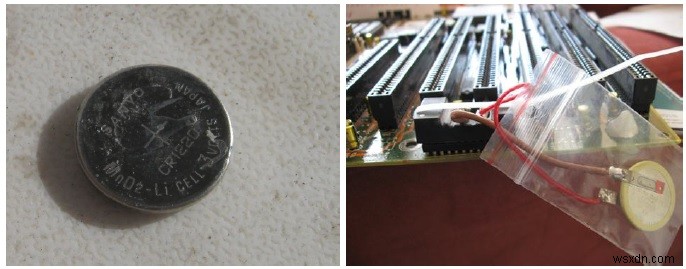

<पी> खराब हटाया गया लिथियम एक छोटा CR1220 सेल था। मैं इसे एक बहुत बड़े 3V लिथियम सेल से बदल दूंगा लेकिन 2 लचीले तारों से जुड़ा होगा। इस तरह मैं आरटीसी चिप की ऊंचाई को उसके अधिकतम इच्छित स्थान के भीतर रखता हूं ताकि चिप को सम्मिलित आईएसए स्लॉट कार्ड को अवरुद्ध करने से रोका जा सके। अगली तस्वीर पुरानी CR1220 सेल दिखाती है। और अगली तस्वीर परिणाम की है जब मैंने इसे एक नए बड़े लिथियम सेल से जोड़ा। <पी>

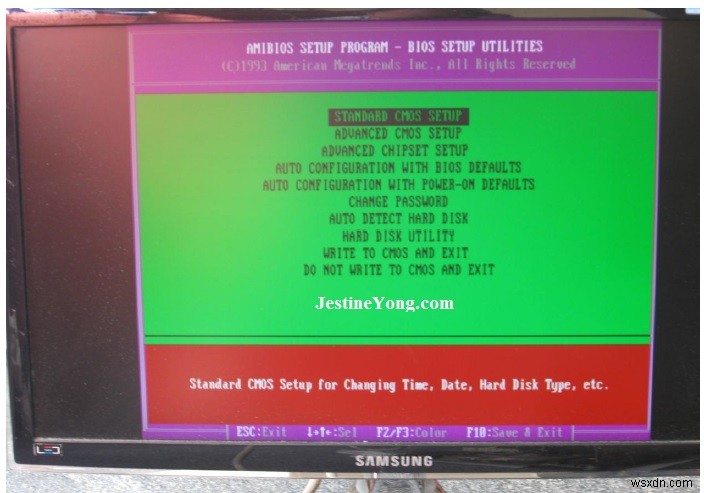

<पी> अब मरम्मत की गई आरटीसी चिप के साथ 486DX-2 मेनबोर्ड का परीक्षण करने का समय आ गया है। अगली फोटो में मेरे फिक्स्ड मेनबोर्ड की सेटअप स्क्रीन फिर से काम कर रही है और "सीएमओएस बैटरी कम" हो गई है! <पी>

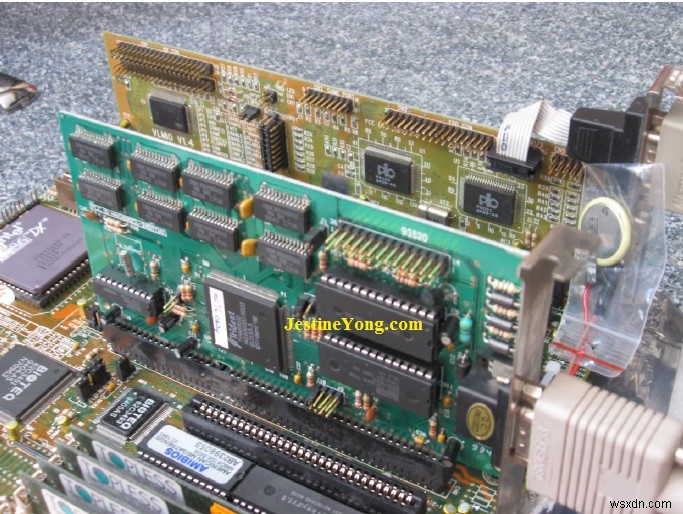

<पी> पिछली तस्वीर में आईएसए वीजीए वीडियो कार्ड के साथ परीक्षण के तहत मेनबोर्ड और वीएलबी/आईएसए 8-16 बिट आई/ओ कार्ड डाला गया है। इसके बाद आरटीसी मॉड्यूल मेरे अच्छे पुराने 486डीएक्स-2 66 मेगाहर्ट्ज की मरम्मत करता है और मेरे अन्य 486डीएक्स-2 33 मेगाहर्ट्ज प्रकार एमबी1433 को भी फिर से वैसे ही काम करता है जैसे उन्होंने पिछले 20 या अधिक वर्षों में काम किया था! और वे संभवत:अब कई वर्षों तक ऐसा करेंगे। <पी> अगली फ़ोटो मेरा MB1433 DX-2 66MHz कंप्यूटर। <पी>

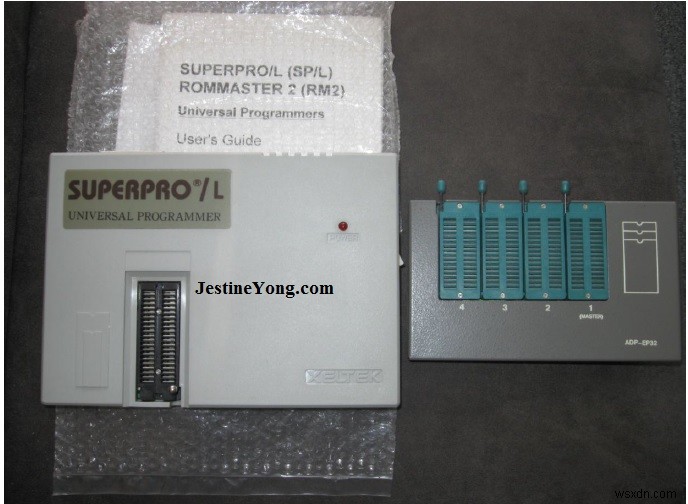

<पी> अब मैं दिखाऊंगा कि मुझे अपने विश्वसनीय पीसी सिस्टम को अच्छी कार्यशील स्थिति में रखने की आवश्यकता क्यों है। मेरा सस्ता तो नहीं लेकिन लगभग 20 साल पुराना ज़ेलटेक सुपरप्रो एल यूनिवर्सल प्रोग्रामर मेरे पीसी के बिना बेकार होगा: <पी>
<पी> मेरा सुपरप्रो एल या शॉर्ट एसपी/एल पीएएल पीएलडी चिप्स को पढ़ने में सक्षम है और पीएएल-सीई आईसी लिखने में भी सक्षम है। जो आज अधिकांश सार्वभौमिक प्रोग्रामर के साथ नहीं किया जा सकता है! <पी>

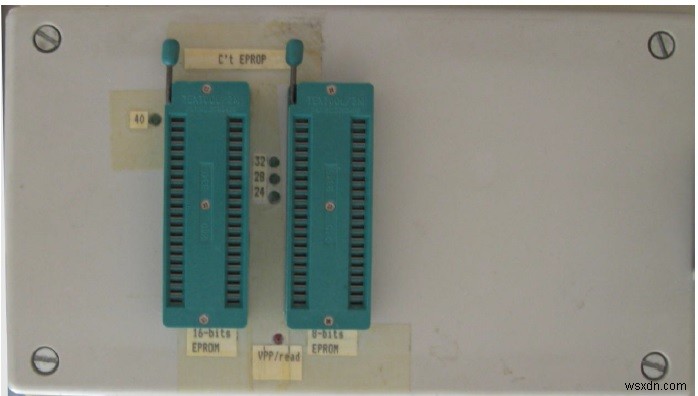

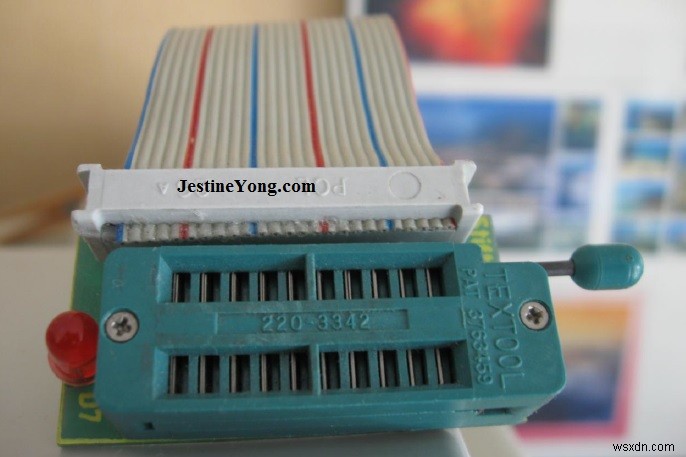

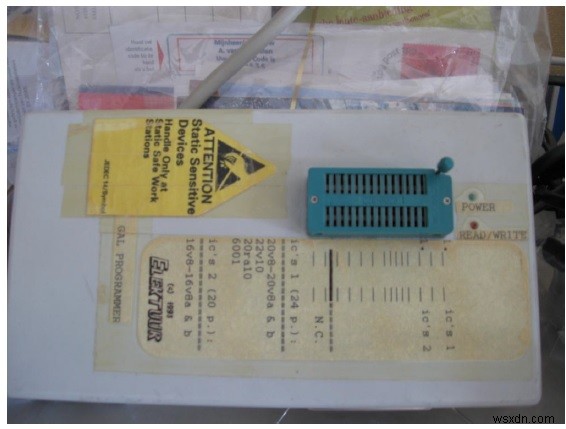

<पी> ज़ेलटेक एसपी/एल एलपीटी पोर्ट पर काम करता है। इसके अलावा उपरोक्त फोटो में मेरा पूरी तरह से काम करने वाला एलेक्टोर जीएएल प्रोग्रामर (1993) केवल मेरे अच्छे पुराने 486 पीसी के एलपीटी पोर्ट पर काम करता है। निम्नलिखित फोटो मेरा टास्किट दिखाता है <पी> (जर्मन C't पत्रिका में प्रकाशित) Eprop eprommer डिवाइस जो अपने स्वयं के ISA नियंत्रक कार्ड का उपयोग करता है और इसलिए केवल मेरे अच्छे पुराने 486 कंप्यूटरों पर काम करता है। <पी>

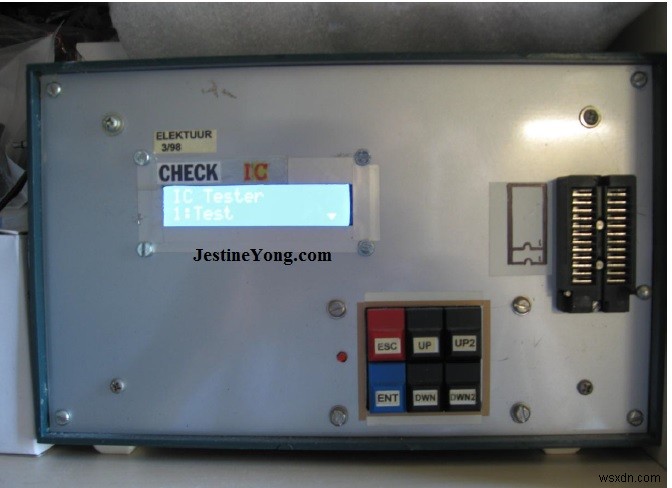

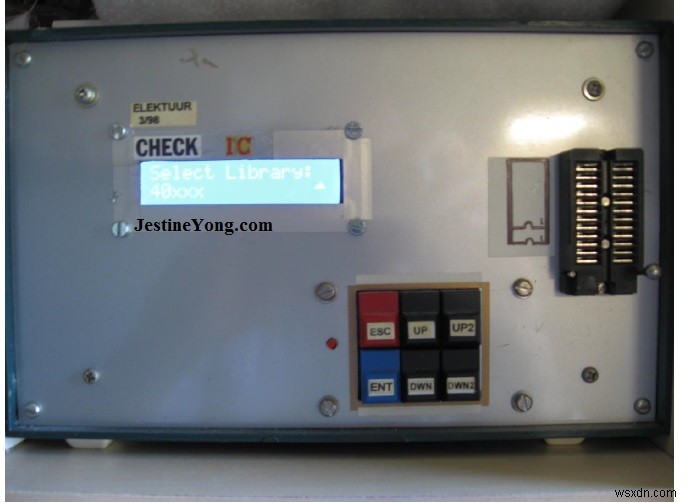

<पी> मेरे ईएलवी आईसी परीक्षक के ऊपर जो आईएसए नियंत्रक कार्ड का भी उपयोग करता है। यह 20 पिन तक टीटीएल/सीएमओएस आईसी का परीक्षण करने में सक्षम है। लेकिन गैर-मौजूदा परीक्षण एल्गोरिदम को भी प्रोग्राम किया जा सकता है और इसकी लाइब्रेरी में जोड़ा जा सकता है <पी> घटक. मेरे पास स्टैंड-अलोन एलेक्टोर आईसी परीक्षक (3/'98) भी है और यह कभी-कभी टीएल866 से भी बेहतर होता है क्योंकि यह कुछ टीटीएल/सीएमओएस प्रकारों का भी परीक्षण करता है जो टीएल866 नहीं कर सकता। <पी>

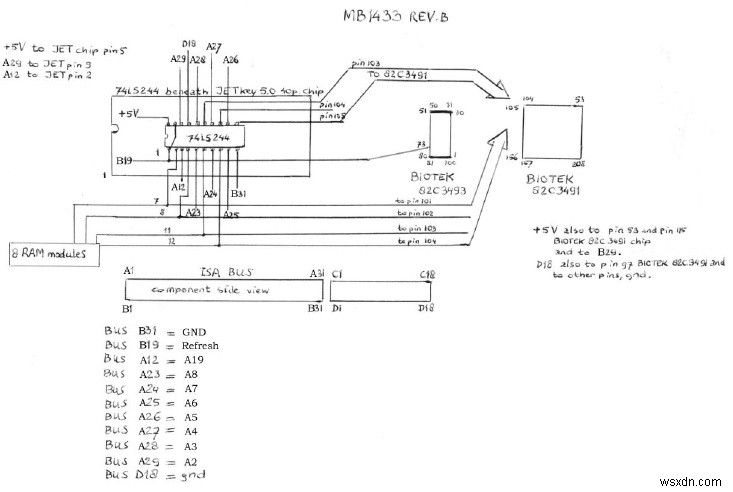

<पी> हाल के वर्षों में मैंने अपने उपकरणों में कुछ परीक्षक और डिजिटल मीटर जोड़े हैं, लेकिन चूंकि वे सभी अलग-अलग हैं और उनमें से कोई भी पूर्ण नहीं है, एक साथ वे करीब आ जाते हैं! <पी> अगला खाका मैंने तब बनाया है जब मैंने पहले मान लिया था कि मेरे मेनबोर्ड में किसी तरह की खराबी थी क्योंकि सब कुछ काम कर रहा था लेकिन मेरे 4 बाहरी उपकरण नहीं। <पी> हार्ड डिस्क को एक बड़े डिस्क से बदलने के बाद, 720KB FDD को 1.44MB से बदलने और CD-ROM प्लेयर को एक बेहतर DVD प्लेयर से बदलने के बाद, संभवतः बदली हुई पोर्ट सेटिंग्स गलत थीं। और इन्हें केवल उपयोग किए गए कुछ प्रोग्रामों में ही बदला जा सकता है। वैसे भी, मेरे द्वारा एक और वीएलबी आई/ओ कार्ड डालने और पोर्ट सेटिंग्स को फिर से जांचने और बदलने के बाद मेरा पीसी फिर से काम करता है। यदि दोष पाए जाते हैं तो निम्नलिखित योजना मददगार हो सकती है। बाद में मुझे अपने मेनबोर्ड में कुछ भी गलत नहीं लगा, लेकिन JETkey 5.0 कीबोर्ड BIOS चिप के नीचे 74LS244 चिप को मापकर योजनाबद्ध बना दिया। <पी> इस MB1433 मेनबोर्ड के बारे में इंटरनेट पर कुछ भी नहीं पाया जा सकता है, कम से कम कोई योजना या उपयोगकर्ता-मैनुअल नहीं। जो काफी उल्लेखनीय है क्योंकि ये अभी भी पूरी तरह से काम करते हैं और बहुत अच्छी गुणवत्ता के थे! इसलिए मुझे आशा है कि यह योजना इस अंतर को भरने में योगदान देगी। इस लेख में मेरे मेनबोर्ड पर नियंत्रक चिप्स BIOTEK के 100 पिन प्रकार 82C3493 और एक 208 पिन 82C3491 थे। मुझे आशा है कि मैंने कोई त्रुटि नहीं की है, लेकिन यदि मैंने ऐसा किया है तो कृपया किसी भी गलती के लिए मुझे जिम्मेदार न ठहराएं। इसलिए कृपया मेरे निष्कर्षों की पुनः जाँच करें। <पी>
<पी> *आईएसए बस के ए और योजनाबद्ध पता पंक्तियों के ए से भ्रमित न हों। इसका कोई इरादा नहीं था और न ही इसे टाला जा सकता था। <पी> मुझे आशा है कि यह लेख उन लोगों के लिए अच्छा उपयोगी होगा जिन्हें अभी भी अपने पुराने लेकिन महंगे उपकरणों के लिए इन पुराने मेनबोर्डों को चालू रखने की आवश्यकता है! <पी>
<पी> अल्बर्ट वैन बेमेलेन, वेर्ट, नीदरलैंड। <पी> कृपया नीचे दिए गए सोशल बटन पर क्लिक करके समर्थन दें। पोस्ट पर आपकी प्रतिक्रिया का स्वागत है. कृपया इसे टिप्पणियों में छोड़ें। <पी> पी.एस- यदि आपको इसे पढ़कर आनंद आया, तो यहां क्लिक करें मेरे ब्लॉग की सदस्यता लेने के लिए (मुफ़्त सदस्यता)। इस तरह, आप कभी भी कोई पोस्ट नहीं चूकेंगे। आप इस वेबसाइट लिंक को अपने दोस्तों और सहकर्मियों को भी अग्रेषित कर सकते हैं-धन्यवाद! <पी> नोट:आप उनका पिछला मरम्मत लेख नीचे दिए गए लिंक में पढ़ सकते हैं: <पी> https://jestineyong.com/led-backlight-problem-in-lg-tv-checked-with-led-tv-backlight-tester/ <पी> पसंद है
