मरम्मत के लिए PC प्राप्त हुआ जिसमें खराबी का लक्षण था: जब हम इसे ऑन करते हैं - CPU फैन घूमता है और पावर LED इंडिकेटर ठीक से जलता है लेकिन बूटिंग का कोई अन्य संकेत नहीं, कोई POST बीप नहीं और कोई डिस्प्ले नहीं।
इसलिए संदिग्ध पार्ट्स हैं:
- मदरबोर्ड
- RAM
- CPU
- BIOS
नोट: किसी भी समस्या निवारण से पहले सुरक्षा के लिए हार्ड डिस्क पहले डिस्कनेक्ट कर दी। क्योंकि समस्या निवारण के दौरान हमें मशीन को बार-बार ऑन/ऑफ करना पड़ता है जिससे HDD को नुकसान हो सकता है। अब मदरबोर्ड का किसी भी फिजिकल डैमेज के लिए इंस्पेक्शन करने का समय।

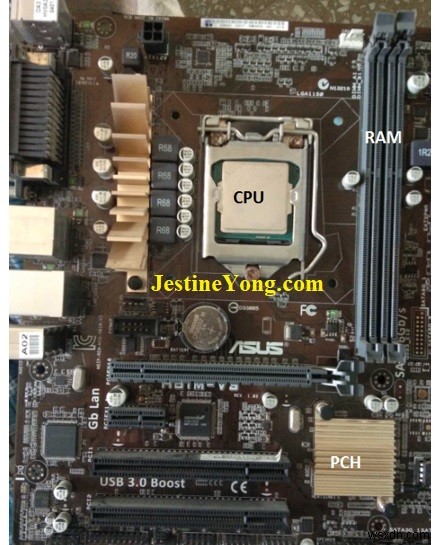

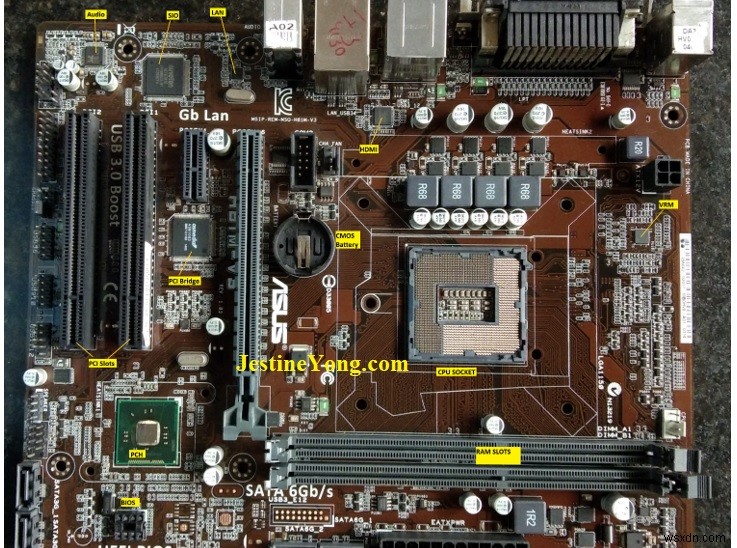

सबसे पहले CMOS बैटरी, CPU, BIOS चिप और सभी कनेक्टर निकाले और मदरबोर्ड को IPA से साफ किया और विजुअली इंस्पेक्ट किया किसी भी प्रकार के फिजिकल डैमेज के लिए; सब कुछ ठीक लगता है।

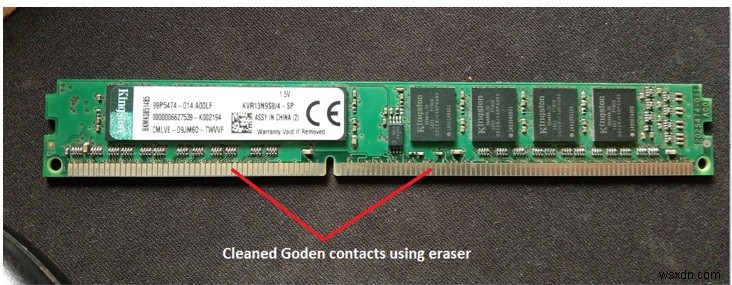

RAM निकाला, गोल्डन कॉन्टैक्ट्स को इरेज़र से साफ किया और फिर RAM स्लॉट में लगाया और PC को पावर किया लेकिन कोई परिणाम नहीं।
आमतौर पर खराब RAM पर 3-बीप्स की आवाज आती है RAM मॉड्यूल फेलियर का संकेत, लेकिन कई बार मैंने पाया है कि खराब RAM पर कोई बीप कोड नहीं देता।
अब ATX SMPS कनेक्टर पर वोल्टेज चेक किए, सभी वोल्टेज स्पेसिफिकेशन के अनुसार ठीक हैं यानी 3.3V, 5V और 12V ये तीन वोल्टेज मदरबोर्ड के काम करने के लिए मुख्य आवश्यक हैं।
CPU वोल्टेज के लिए VRM सेक्शन चेक किया: 1.2V V-core ठीक, VTT 1.09V CPU को ठीक, सभी वोल्टेज ठीक हैं।
अब चेक करना था कि CPU गर्म हो रहा है या नहीं, इसलिए CPU फैन निकाला और उंगली से CPU छूकर चेक किया - CPU ठंडा है, कोई हीटिंग नहीं, इसका मतलब प्रोसेसर काम नहीं कर रहा। यहां अगर आपके पास टेस्टिंग के लिए स्पेयर CPU हो तो समस्या निवारण तेज होगा, दुर्भाग्य से मेरे पास उसी जेनरेशन का CPU नहीं है।
CPU और मदरबोर्ड की कम्पैटिबिलिटी की सीमा है। मेरे पास i5 5th जेनरेशन CPU है लेकिन यह बोर्ड केवल 4th जेनरेशन तक सपोर्ट करता है... इसलिए अब मुझे टेस्टिंग के लिए 4th जेनरेशन CPU का इंतजाम करना पड़ेगा।
पहले मैंने सहयोगियों से टेस्टिंग के लिए CPU उधार लेने का फैसला किया लेकिन यह जोखिम भरा काम है क्योंकि अगर मदरबोर्ड CPU सेक्शन में शॉर्ट सर्किट है तो एक गलती CPU को नुकसान पहुंचा सकती है।
यूनिट को एक तरफ रख दिया और दूसरी मरम्मत ले ली... 2-3 दिन बाद मैंने स्थिति को कस्टमर को अपडेट करने का फैसला किया अगर वह ज्यादा खर्च करके चीज ठीक करवाने को तैयार है। चर्चा पर उसने मुझे सेकंड हैंड वर्किंग CPU खरीदने को कहा अगर संभव हो, लेकिन मैंने उसे दूसरी तरफ की कमियां बताईं।
तो उसने होल्ड पर रख दिया और कहा वह देखेगा अगर उसका कोई दोस्त वर्किंग CPU ढूंढने में मदद कर सकता है...
उसी शाम मैंने CPU लिया और सोचा कि CPU चेक करूं अगर मैं कुछ कर सकूं।

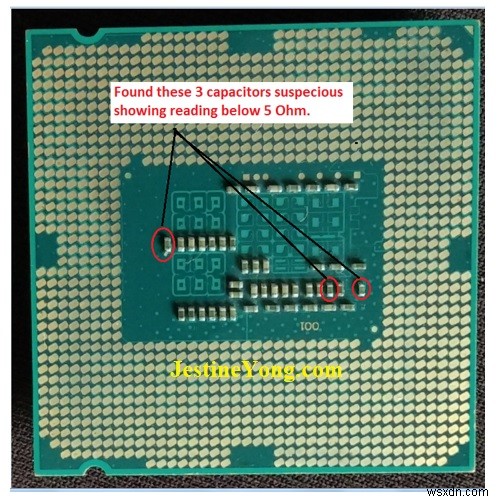

मल्टीमीटर निकाला CPU के नीचे जुड़े पार्ट्स चेक करने के लिए... वे सभी कैपेसिटर हैं जो ग्रुप वाइज पैरेलल में जुड़े हैं। एक कैपेसिटर पर चेक किया और यह 2.6 ओम दिखा रहा है... शॉर्ट जैसा लगता है। कुछ अन्य कैपेसिटर रैंडमली चेक किए, कुछ 90 ओम दिखा रहे हैं और इसी तरह... इसलिए उन कैपेसिटर्स को निकाला जो 5 ओम से कम वैल्यू दिखा रहे थे।

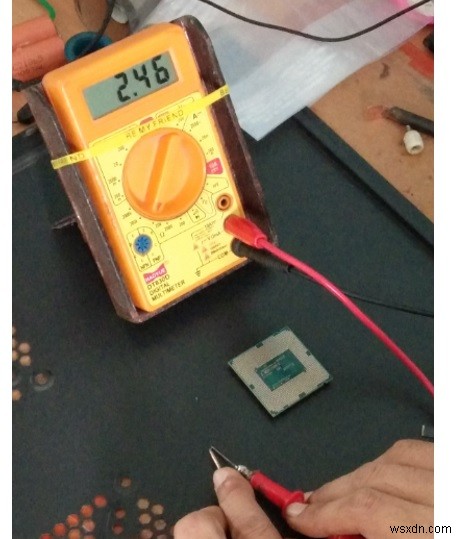

निकाले गए कैपेसिटर को सर्किट से बाहर चेक किया तो यह 2.46Ω दिखा रहा है - एक शॉर्टेड कैपेसिटर।

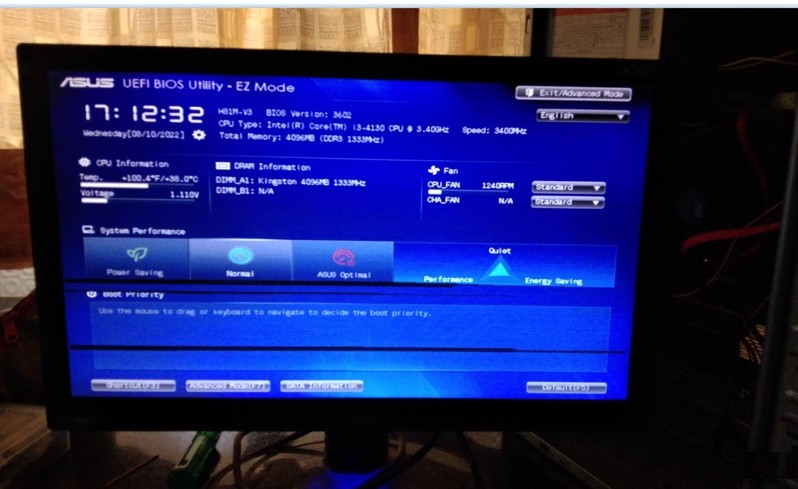

संदिग्ध कैपेसिटर्स निकालने के बाद, CPU को बोर्ड पर लगाया और यूनिट को ऑन किया ऑन/ऑफ स्विच ट्रिगर करके। CPU को छुआ तो वह गर्म हो रहा था और सिंगल बीप सुनी, जिससे संकेत मिला कि बोर्ड काम कर रहा है... मॉनिटर कनेक्ट किया और मैं BIOS सेटअप स्क्रीन में था... और मेरी थकी हुई ऊर्जा बढ़ गई।
पावर देने के बाद प्रॉपर वर्किंग कन्फर्म करने के लिए रैंडमली ऑन/ऑफ किया और लगता है ठीक है। अगले दिन हार्ड डिस्क कनेक्ट की और CPU को बर्न-इन टेस्ट पर रखा, यह बिना किसी समस्या के पूरे दिन काम करता रहा। कस्टमर को चीजों के बारे में अपडेट किया और वह उत्साहित और खुश था मुझे इसके लिए एक्स्ट्रा पे करने के लिए क्योंकि मैंने उसकी मशीन को स्क्रैप में जाने से बचा लिया।
यह लेख योगेश पंचाल द्वारा तैयार किया गया है जो मुंबई, भारत में कंप्यूटर हार्डवेयर इंजीनियर के रूप में काम करते हैं।
P.S.- क्या आप अपने किसी ऐसे दोस्त को जानते हैं जिसे इस कंटेंट से फायदा हो सकता है? यदि हां, तो इस वेबसाइट को अपने दोस्तों को फॉरवर्ड करें या आप अपने दोस्तों को इस लिंक पर मेरे न्यूज़लेटर को मुफ्त में सब्सक्राइब करने के लिए आमंत्रित कर सकते हैं।
नोट: आप उनके पिछले मरम्मत लेख Canon LBP 2900 Printer Scanner Unit Error Fixed पर देख सकते हैं।
