तकनीकी आदमी से मुझे डेस्कटॉप PC मदरबोर्ड मिला काम न करने की समस्या के लिए। (जैसा कि मैंने पिछले लेख में मदरबोर्ड मरम्मत पर कहा था, अगर आप मदरबोर्ड के कार्य सिद्धांत से परिचित नहीं हैं, तो बस फॉल्ट फाइंडिंग की प्रक्रिया का पालन करें जो किसी भी सर्किट ट्रबलशूटिंग के लिए सहायक है)। नियमित विजुअल इंस्पेक्शन पर मुझे कोई बर्निंग मार्क्स और फिजिकल डैमेज नहीं मिला।
जैसा कि आप देख सकते हैं यह बोर्ड साफ दिखता है, इस पर कोई धूल नहीं है। यह इंगित करता है कि किसी ने पहले ही बोर्ड को जगाने की कोशिश की है। तो सामान्य टेस्टिंग प्रक्रिया में; मैंने पर्पल वायर पर स्टैंडबाय वोल्टेज 5V चेक किया। यह 5V रीडिंग दिखाता है इसका मतलब स्टैंडबाय सर्किट ठीक है, मैंने मदरबोर्ड पर POWER_SW को शॉर्ट करके बोर्ड शुरू करने की कोशिश की लेकिन यह ट्रिगर नहीं हुआ।
अब पावर स्विच पिन पर वोल्टेज टेस्ट किया, यह 3.3V दिखाता है जो ट्रिगरिंग के लिए ठीक है। लेकिन इस मामले में यह ट्रिगर करने में असमर्थ है। अब मुझे VRM सेक्शन पर संदेह है, इसलिए मदरबोर्ड से 4पिन ATX केबल निकाली और ट्राई किया ट्रिगर करने का; अभी भी वही समस्या क्योंकि कभी-कभी VRM सेक्शन में शॉर्टिंग भी मदरबोर्ड को काम न करने का कारण बनती है।

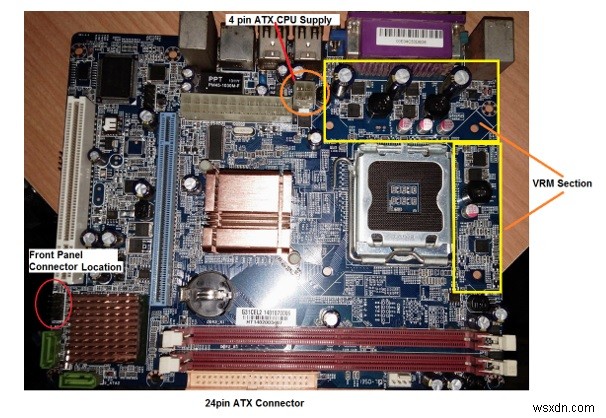

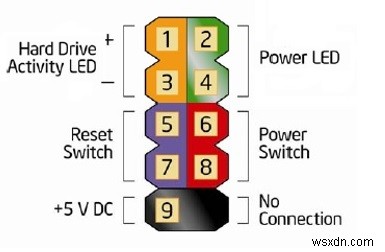

हमें 24पिन ATX कनेक्टर अभी भी बोर्ड पर कनेक्टेड रखकर चेक करना होगा; 4 पिन ATX 12V CPU सप्लाई कनेक्टर को सॉकेट से निकालें और पावर ऑन करें और स्विच को ट्राई करें ट्रिगर करने के लिए। यहां फ्रंट पैनल कनेक्टर कनेक्शन डायग्राम है। हम पावर स्विच को शॉर्ट करके ट्रिगर करते हैं।

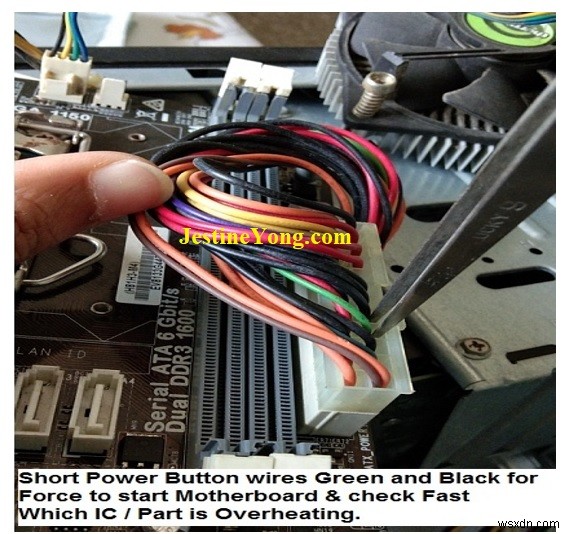

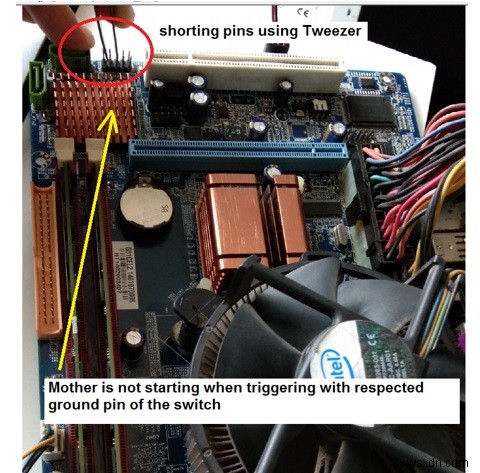

लेकिन उपरोक्त सभी प्रक्रियाएं ट्रिगर करने में विफल रहीं। अब मुझे इस मदरबोर्ड को ट्रिगरिंग प्रक्रिया को बायपास करके शुरू करना होगा ताकि शॉर्टिंग के कारण ओवरहीटिंग कंपोनेंट का पता लगाया जा सके। इस प्रक्रिया के लिए 24 पिन ATX कनेक्टर पर हमें ग्रीन वायर पिन और -ve ब्लैक वायर को ट्वीजर का उपयोग करके शॉर्ट रखना होगा।
यह मदरबोर्ड को जबरदस्ती शुरू कर देगा। (स्थायी समाधान के रूप में सलाह नहीं दी जाती, यह सर्किट को जला देगा अगर कोई कंपोनेंट आंतरिक रूप से शॉर्टिंग कर रहा है)। मदरबोर्ड शुरू होने के बाद सभी कंपोनेंट्स को छूकर जल्दी से ओवरहीटिंग के लिए चेक करें। लेकिन इस मामले में मुझे कोई ओवरहीटिंग नहीं मिली। साथ ही सभी वोल्टेज स्टेज वाइज चेक किए, सभी वोल्टेज नॉर्मल रेंज में हैं। तो समस्या कहां है?????
अब फिर से मैंने फ्रंट पैनल कनेक्टर पर ध्यान केंद्रित किया। बोर्ड को पावर देने के बाद मैंने सभी संबंधित पिन्स पर वोल्टेज चेक करना शुरू किया जैसे पावर LED के लिए +ve वोल्टेज रेस्पेक्टेड ग्राउंड के साथ सब ठीक है सिवाय ट्रिगरिंग पिन के।
पावर स्विच ट्रिगर पिन चेसिस ग्राउंड के रेस्पेक्ट में 3.3V दिखा रहा है आउटपुट पोर्ट्स जैसे VGA, सीरियल, USB कनेक्टर मेटल बॉडी के (आमतौर पर हम वोल्टेज टेस्टिंग के लिए या शॉर्ट टू ग्राउंड फाइंडिंग के लिए इस चेसिस ग्राउंड रेफरेंस का उपयोग करते हैं इन पोर्ट्स कनेक्टर से)। लेकिन यह रेस्पेक्टेड ग्राउंड पिन (POWER_SW के +ve पिन के बगल वाला) के रेस्पेक्ट में वोल्टेज नहीं दिखा रहा। इस पिन की कनेक्टर ग्राउंड से कंटिन्यूटी चेक की, यह कंटिन्यूटी नहीं दिखा रहा।
(नोट: यह पावर ट्रिगर स्विच लॉजिकल ग्राउंड सिद्धांत पर काम करता है क्योंकि "यह सीधे पावर सोर्स से जुड़ा नहीं है" यह कंट्रोलर IC से जुड़ा है जो हाई और लो सिग्नल में कमांड सेंस करता है। जब हम इस स्विच को दबाते हैं 3.3V (हाई सिग्नल) ट्रिगर वोल्टेज 0V (लो सिग्नल) बन जाता है क्योंकि कंट्रोलर IC को इस तरह डिजाइन किया गया है और जब यह लो सिग्नल सेंस करता है तो यह पावर सप्लाई को कमांड भेजता है PS_ON ग्रीन वायर के माध्यम से ATX कनेक्टर पर बाकी वोल्टेज मदरबोर्ड पर रिलीज करने के लिए। यह कार्य मोड स्टैंडबाय फीचर के लिए डिजाइन किए गए सभी पावर सप्लाई पर लागू होता है।)
इसका मतलब इस पिन टू ग्राउंड में कुछ गड़बड़ है। आसपास के सभी ग्राउंडिंग पिन्स को ट्रेस किया, वे अपने रेस्पेक्टेड पिन्स के साथ प्रॉपर ग्राउंड दिखा रहे हैं।

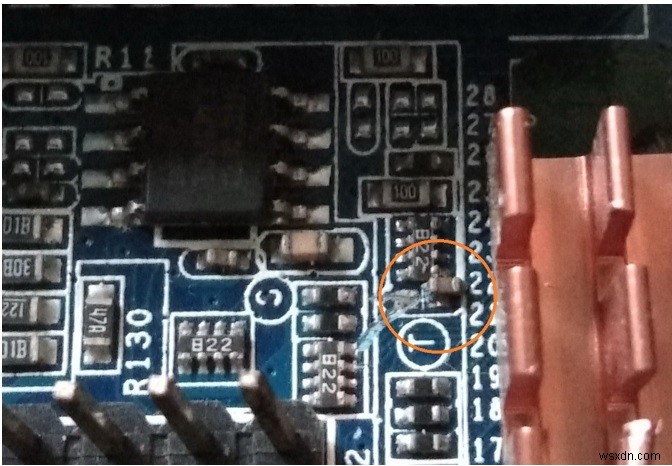

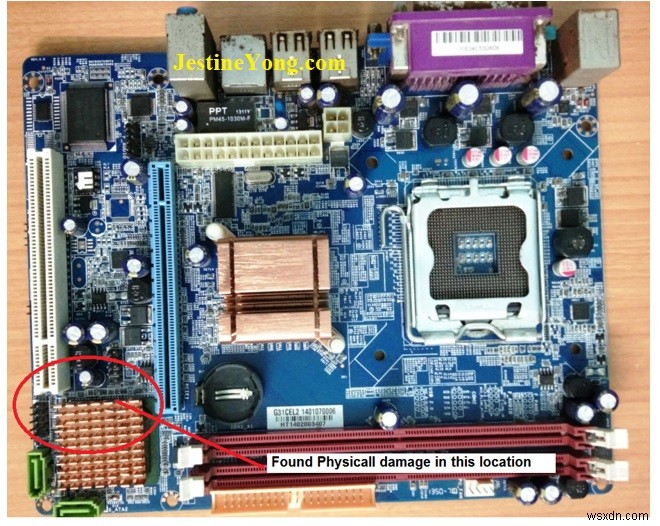

इस प्रकार के मल्टीलेयर PCB में आप कनेक्शन ट्रेस नहीं कर सकते क्योंकि कुछ ट्रेसेस कंपोनेंट के नीचे से गुजरती हैं। अब मैंने मैग्निफायर लिया कुछ ट्रेस डैमेज ढूंढने के लिए... (मैग्निफायर के बिना इस समस्या को ट्रेस करना असंभव है)। मैग्निफायर के नीचे मुझे स्क्रैच मिला और SMD कैपेसिटर अपनी लोकेशन से डिस्लोकेटेड मिला।
अगर आपके पास मैग्निफायर ग्लास नहीं है तो आप इस प्रकार के बोर्ड्स की मरम्मत नहीं कर सकते।
इस प्रकार के फॉल्ट पर पूरी तरह से ट्रेस करने और कुछ काम करने के लिए। हमारे पास HD माइक्रोस्कोप होना चाहिए लेकिन दुर्भाग्य से मेरे पास एक नहीं है। मैंने इस कैपेसिटर को वापस लगाने की कोशिश की हॉट एयर स्टेशन का उपयोग करके क्योंकि यह बहुत टाइट लोकेशन है और इस जगह पर सोल्डरिंग आयरन का उपयोग नहीं कर सकते... जैसे ही मैंने हॉट एयर थ्रोटल हैंडल को इस कैपेसिटर की तरफ किया, यह कैपेसिटर हवा के प्रवाह के कारण उड़ गया जो पास के IO चिप जिसे साउथ ब्रिज कहते हैं उसके हीटसिंक से वापस बाउंस हो रहा था।
(हमें इस काम को एक हाथ में मैग्निफायर पकड़कर करना होता है। दूसरे हाथ में ट्वीजर पकड़कर कैपेसिटर उठाने के लिए और तीसरे हाथ की जरूरत होती है हॉट एयर स्टेशन हैंडल पकड़ने के लिए)।
हा हा हा... कन्फ्यूज्ड...।
टाइट एरिया में काम करना बहुत मुश्किल है जहां छोटे कंपोनेंट्स एक-दूसरे के बहुत करीब हैं। इसलिए इन माइक्रोस्कोपिक सर्किट्स की मरम्मत करना असंभव है।

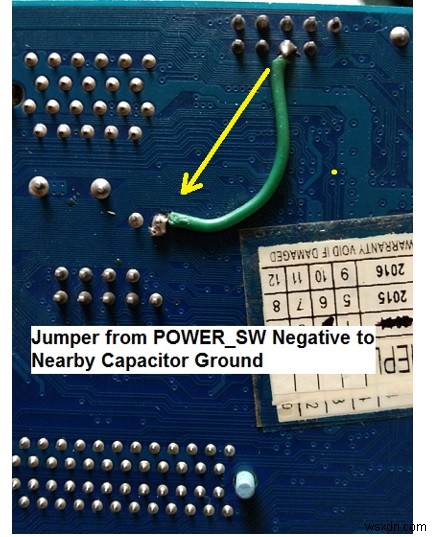

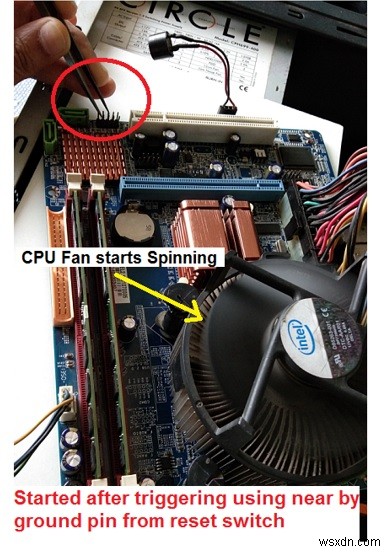

अब... मैं किसी दूसरी दुनिया में हूं समाधान पाने के लिए... अचानक मेरे दिमाग में एक आइडिया आया। मैंने ट्वीजर उठाया और रीसेट स्विच के पास वाले ग्राउंडिंग पिन को छूकर स्विच को ट्रिगर किया। मदरबोर्ड इस बार ट्रिगर हुआ और काम करना शुरू कर दिया। इसलिए मैंने POWER_SW ग्राउंड को किसी पास के कैपेसिटर ग्राउंड से जंपर बनाने का फैसला किया।
अब अंतिम काम जैसा तय किया गया था...।
अब मदरबोर्ड को काम करने के लिए टेस्ट किया और यह बिना किसी समस्या के साफ-सुथरा काम करता है।
यह लेख योगेश पंचाल द्वारा तैयार किया गया है जो मुंबई, भारत में कंप्यूटर हार्डवेयर इंजीनियर के रूप में काम करते हैं।
