आप हफ सर्कल ट्रांसफॉर्म का उपयोग करके दी गई इमेज में सर्कल्स का पता लगा सकते हैं। आप HoughCircles() मेथड का उपयोग करके हफ सर्कल ट्रांसफॉर्म लागू कर सकते हैं, यह मेथड निम्नलिखित पैरामीटर्स स्वीकार करता है -
इनपुट इमेज का प्रतिनिधित्व करने वाला एक Mat ऑब्जेक्ट।
पाए गए सर्कल्स के आउटपुट वेक्टर्स को स्टोर करने के लिए एक Mat ऑब्जेक्ट।
डिटेक्शन मेथड का प्रतिनिधित्व करने वाला एक इंटीजर वेरिएबल।
एक्यूमुलेटर रिज़ॉल्यूशन के इमेज रिज़ॉल्यूशन से व्युत्क्रम अनुपात और पता लगाए गए सर्कल्स के केंद्रों के बीच न्यूनतम दूरी का प्रतिनिधित्व करने वाले दो डबल वेरिएबल्स।
उदाहरण
import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import java.awt.Image;
import java.awt.image.BufferedImage;
import java.io.IOException;
import javafx.application.Application;
import javafx.embed.swing.SwingFXUtils;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.image.ImageView;
import javafx.scene.image.WritableImage;
import javafx.stage.Stage;
public class HoughCircleTransform extends Application {
@Override
public void start(Stage stage) throws IOException {
// OpenCV कोर लाइब्रेरी लोड करना
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
String file = "D:\\Images\\compass.jpg";
Mat src = Imgcodecs.imread(file);
// इमेज को ग्रे में कनवर्ट करना
Mat gray = new Mat();
Imgproc.cvtColor(src, gray, Imgproc.COLOR_RGBA2GRAY);
// इमेज को ब्लर करना
Mat blur = new Mat();
Imgproc.medianBlur(gray, blur, 5);
// हफ सर्कल्स डिटेक्ट करना
Mat circles = new Mat();
Imgproc.HoughCircles(blur, circles, Imgproc.HOUGH_GRADIENT, Math.PI/180, 150);
for (int i = 0; i < circles.cols(); i++) {
double[] data = circles.get(0, i);
Point center = new Point(Math.round(data[0]), Math.round(data[1]));
// सर्कल केंद्र
Imgproc.circle(src, center, 1, new Scalar(0, 0, 255), 3, 8, 0);
// सर्कल आउटलाइन
int radius = (int) Math.round(data[2]);
Imgproc.circle(src, center, radius, new Scalar(0, 0, 255), 3, 8, 0);
}
// मैट्रिक्स को JavaFX राइटेबल इमेज में कनवर्ट करना
Image img = HighGui.toBufferedImage(src);
WritableImage writableImage = SwingFXUtils.toFXImage((BufferedImage) img, null);
// इमेज व्यू सेट करना
ImageView imageView = new ImageView(writableImage);
imageView.setX(10);
imageView.setY(10);
imageView.setFitWidth(575);
imageView.setPreserveRatio(true);
// Scene ऑब्जेक्ट सेट करना
Group root = new Group(imageView);
Scene scene = new Scene(root, 595, 400);
stage.setTitle("हफ सर्कल ट्रांसफॉर्म");
stage.setScene(scene);
stage.show();
}
public static void main(String args[]) {
launch(args);
}
}
इनपुट इमेज

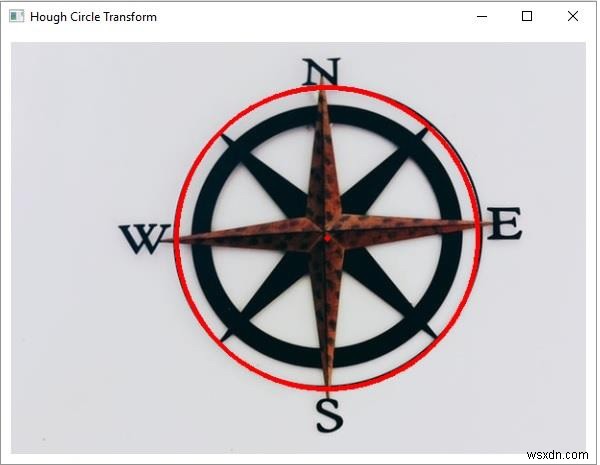

आउटपुट
उपरोक्त प्रोग्राम निष्पादित करने पर निम्नलिखित आउटपुट उत्पन्न करता है -
