डिजिटल मल्टीमीटर का उपयोग करके कैपेसिटर का परीक्षण कैसे करें - चरण-दर-चरण मार्गदर्शिका

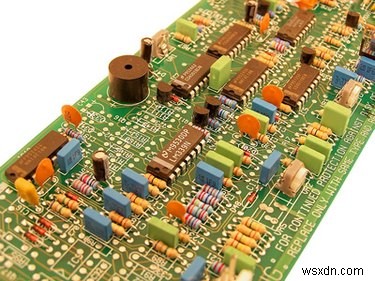

<पी> इलेक्ट्रोलाइटिक कैपेसिटर (खड़े स्तंभ की तरह) और सिरेमिक कैपेसिटर (नारंगी, गोल) दिखाए गए हैं। <पी> कैपेसिटर एक सर्किट घटक है जो वोल्टेज बनाए रखता है और वोल्टेज स्रोत बंद होने पर कुछ सेकंड में करंट डिस्चार्ज करता है। यह एक अवरोधक से भिन्न है, जो संधारित्र की तुलना में लगभग तुरंत वोल्टेज खो देता है। वोल्टेज को धीरे-धीरे नष्ट करने की इस विशेषता को संधारित्र की "प्रदर्शन विशेषता" कहा जाता है। छवियों में बड़े इलेक्ट्रॉनिक कैपेसिटर दिखाए गए हैं लेकिन कैपेसिटर को अन्य घटकों के साथ कंप्यूटर चिप के अंदर शामिल किया जा सकता है। अपने कंप्यूटर को बंद करने के तुरंत बाद कभी भी चालू न करें क्योंकि आप कैपेसिटर पर बहुत अधिक वोल्टेज डाल सकते हैं और उसे जला सकते हैं:तब आपका कंप्यूटर काम नहीं करेगा। <पी> चरण 1
<पी> अपना ब्रेडबोर्ड सेट करें ताकि लंबा सिरा आपके सामने हो। ब्रेडबोर्ड का निरीक्षण करें और शीर्ष पर A से J तक अक्षर और किनारे पर 1 से 63 तक संख्याएँ खोजें। बैटरी कनेक्टर को बैटरी पर रखें। <पी> चरण 2
<पी> 1 माइक्रोफ़ारड की धारिता के साथ 50-वोल्ट रेटिंग वाले इलेक्ट्रोलाइटिक कैपेसिटर का उपयोग करें। "-" चिह्न की तलाश करके संधारित्र का ग्राउंड लीड ढूंढें। उस लीड को अपने ब्रेडबोर्ड पर स्थिति J20 पर रखें। अन्य लीड को स्थिति J25 पर रखें। <पी> चरण 3
<पी> एक साधारण सर्किट के लिए एक अवरोधक <पी> अपने संधारित्र के वोल्टेज क्षय को मापें। J20 में कैपेसिटर लीड के साथ कनेक्टिविटी स्थापित करने के लिए ब्लैक ग्राउंड लीड को I20 स्थिति में रखें। ध्यान दें कि पंक्ति 20 सहित प्रत्येक क्रमांकित पंक्ति में निरंतरता मौजूद है। अपने मल्टीमीटर को वीडीसी 20 (20 वोल्ट) पर बदलें। मल्टीमीटर के काले लीड को कैपेसिटर के ग्राउंड लीड से और लाल लीड को कैपेसिटर के दूसरे लीड से संपर्क करें। एलीगेटर क्लिप का उपयोग करें या उन्हें अपने बाएं हाथ से पकड़ें। <पी> चरण 4
<पी> बैटरी की लाल लीड को I20 में रखकर सर्किट में वोल्टेज लागू करें। संधारित्र पर वोल्टेज पढ़ें, जो लगभग 9 वोल्ट होना चाहिए। अपनी घड़ी पर नज़र डालें. I20 से बैटरी की रीड लीड निकालें और कैपेसिटर के डिस्चार्ज की जांच करें। आठ से नौ सेकंड के दौरान संधारित्र पर वोल्टेज को 0 तक गिरते हुए देखें। <पी> चरण 5
<पी> संधारित्र की निरंतरता की जाँच करें. मल्टीमीटर को निरंतरता जांच सेटिंग पर सेट करें। कैपेसिटर के ग्राउंड साइड पर काले लेड को और दूसरी तरफ लाल लेड को स्पर्श करें। यदि निरंतरता मौजूद है (आप एक लंबी बीप सुनेंगे), संधारित्र शॉर्ट-सर्किट है और इसे हटा दिया जाना चाहिए। <पी> चरण 6
<पी> अपने मल्टीमीटर को उच्चतम ओम सेटिंग पर सेट करें और इसे कैपेसिटर पर लागू करें। मीटर को 0 ओम तक पहुंचते हुए देखें और फिर बढ़ना शुरू करें। यदि संधारित्र इस सामान्य पैटर्न का अनुसरण करता है तो उसे रखें। <पी> चरण 7
<पी> वोल्टेज क्षय परीक्षण और निरंतरता जांच को अपने निर्धारक परीक्षण के रूप में उपयोग करें और ओम परीक्षण को रफ जांच के रूप में उपयोग करें। <पी> चरण 8
<पी> 63 वोल्ट की वोल्टेज रेटिंग और 6.8 माइक्रोफ़ारड की कैपेसिटेंस के साथ दूसरे इलेक्ट्रोलाइटिक कैपेसिटर का परीक्षण करें। दो प्रतिरोधकों (प्रत्येक 330 ओम प्रतिरोध), संधारित्र और एक वोल्टेज स्रोत के साथ एक सरल सर्किट का निर्माण करें। रोकनेवाला 1 की एक लीड को E63 में और दूसरे को E40 में रखें। अवरोधक 2 का एक लीड D40 में और दूसरा लीड C25 में रखें। संधारित्र के उच्च लीड को B25 में और ग्राउंड (- या 0) को B23 में रखें। <पी> चरण 9

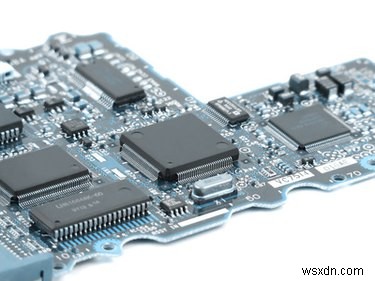

<पी> कैपेसिटेंस को एक चिप में भी डिज़ाइन किया जा सकता है। <पी> A23 में बैटरी ग्राउंड लीड (काला) डालें। C63 में लाल बैटरी लीड लगाएं। अपने मल्टीमीटर को 20V पर सेट करें और अपने लाल लीड को उच्च कैपेसिटर लीड (B25) से और अपने काले लीड को कैपेसिटर की ग्राउंड (B23) से जोड़ दें। वोल्टेज स्रोत निकालें और वोल्टेज में कमी देखें। वोल्टेज डिस्चार्ज समय एक मिनट और 12 सेकंड से लेकर एक मिनट और 17 सेकंड तक होने की उम्मीद है। <पी> चरण 10
<पी> ध्यान दें कि कैपेसिटेंस रेटिंग 20 प्रतिशत के भीतर है, और अक्सर कुछ भिन्नता होती है।
