<पी> आज की दुनिया में, कंप्यूटर सर्वव्यापी हैं और आम तौर पर दो प्राथमिक उद्देश्यों को पूरा करते हैं। <पी> पहला सामान्य प्रयोजन कंप्यूटिंग है, जहां वे विविध अनुप्रयोगों और कार्यक्रमों को चलाने सहित कार्यों की एक विस्तृत श्रृंखला को संभालते हैं। उदाहरणों में लैपटॉप, डेस्कटॉप, सर्वर और सुपर कंप्यूटर शामिल हैं। <पी> दूसरा एम्बेडेड सिस्टम है, जो विशिष्ट कार्यों के लिए डिज़ाइन किए गए विशेष कंप्यूटर हैं। आमतौर पर थर्मोस्टैट, रेफ्रिजरेटर, कारों और अन्य स्मार्ट उपकरणों जैसे उपकरणों में पाए जाते हैं, वे पर्यावरणीय डेटा एकत्र करने और अपने कार्यों को कुशलतापूर्वक निष्पादित करने के लिए सेंसर पर भरोसा करते हैं। सेंसर की भूमिका
<पी> दोनों प्रकार की कंप्यूटिंग में सेंसर महत्वपूर्ण भूमिका निभाते हैं। एम्बेडेड सिस्टम में, सेंसर स्वायत्त वाहनों, घरेलू उपकरणों और औद्योगिक मशीनों जैसे उपकरणों को कार्य करने में मदद करने के लिए पर्यावरणीय डेटा इकट्ठा करते हैं। सामान्य प्रयोजन के कंप्यूटरों में, सेंसर मुख्य रूप से तापमान और वोल्टेज जैसी आंतरिक स्थितियों की निगरानी करते हैं, सुरक्षित संचालन सुनिश्चित करते हैं और ओवरहीटिंग या विद्युत दोष जैसी समस्याओं को रोकते हैं। <पी> जैसे-जैसे आर्टिफिशियल इंटेलिजेंस (एआई) और इंटरनेट ऑफ थिंग्स (आईओटी) विकसित हो रहे हैं, बुद्धिमान निर्णय लेने में सहायता के लिए वास्तविक दुनिया के डेटा इकट्ठा करने के लिए सेंसर अपरिहार्य हो गए हैं। एंबेडेड सिस्टम अपने पर्यावरण को समझने के लिए सेंसर का लाभ उठाते हैं, कच्चे डेटा को कार्रवाई योग्य अंतर्दृष्टि में बदलते हैं जो स्वचालन को शक्ति प्रदान करते हैं और उद्योगों में दक्षता में सुधार करते हैं। <पी> इसका मतलब यह है कि सेंसर इंटरफेसिंग को समझना और मजबूत सेंसर-संचालित सॉफ्टवेयर को डिजाइन करना इंजीनियरों और शौक़ीन लोगों के लिए एक महत्वपूर्ण कौशल बन गया है। <पी> चाहे आप नौसिखिया हों या अनुभवी इंजीनियर, यह मार्गदर्शिका आपको सेंसर इंटरफ़ेसिंग सॉफ़्टवेयर की ठोस समझ बनाने में मदद करेगी। आप क्या सीखेंगे और लेख का दायरा
<पी> इस लेख में, आप सीखेंगे कि सेंसर को माइक्रोकंट्रोलर्स (एमसीयू) से कैसे जोड़ा जाए और सेंसर सॉफ्टवेयर पाइपलाइनों को डिज़ाइन किया जाए जो कच्चे डेटा को सार्थक, उपयोगी जानकारी में बदल दें। आप एम्बेडेड सिस्टम में सेंसर डेटा को सटीक और कुशलता से संसाधित करने के लिए व्यावहारिक तकनीकों का भी पता लगाएंगे। <पी> हम जो कवर करेंगे उसका विवरण यहां दिया गया है: - <पी> सेंसर क्या हैं और वे कैसे काम करते हैं - सेंसर का परिचय, सामान्य प्रकार, और सेंसर पाइपलाइन सेंसर डेटा को संसाधित करने में कैसे मदद करते हैं।
- <पी> मुख्य सेंसर विशेषताएँ - आपके प्रोजेक्ट के लिए सही सेंसर चुनने में मदद करने के लिए संवेदनशीलता, सटीकता, परिशुद्धता, सीमा, बहाव और प्रतिक्रिया समय जैसे महत्वपूर्ण पैरामीटर।
- <पी> माइक्रोकंट्रोलर्स के साथ सेंसर को कैसे इंटरफ़ेस करें - हार्डवेयर कनेक्शन और एसपीआई, आई²सी और जीपीआईओ जैसे संचार प्रोटोकॉल जो माइक्रोकंट्रोलर को सेंसर डेटा पढ़ने की अनुमति देते हैं।
- <पी> सेंसर डेटा के लिए सॉफ़्टवेयर आर्किटेक्चर - सॉफ़्टवेयर पाइपलाइन का एक उच्च-स्तरीय अवलोकन जो ड्राइवर, एडीसी समर्थन, स्केलिंग, कैलिब्रेशन और पोस्ट-प्रोसेसिंग सहित सेंसर डेटा को संसाधित करता है।
- <पी> पाइपलाइन घटकों का विस्तृत डिज़ाइन - पाइपलाइन में प्रत्येक चरण पर करीब से नज़र डालना, कच्चे डेटा को स्केल करने, सेंसर को कैलिब्रेट करना और शोर संकेतों को साफ करने के लिए फ़िल्टर लगाने पर ध्यान केंद्रित करना।
- <पी> बिजली प्रबंधन के लिए व्यावहारिक सुझाव - एम्बेडेड सिस्टम में सेंसर डेटा के साथ काम करते समय कम-पावर मोड, फीफो बफ़र्स और डीएमए का उपयोग करके बिजली को कुशलतापूर्वक संभालने के लिए सर्वोत्तम अभ्यास।
<पी> इस लेख के अंत तक, आप जानेंगे कि एक एम्बेडेड सिस्टम के लिए संपूर्ण सेंसर डेटा पाइपलाइन को कैसे डिज़ाइन और कार्यान्वित किया जाए, जिसमें कच्चे सेंसर डेटा को पढ़ने से लेकर इसे बुद्धिमान, कनेक्टेड डिवाइसों में वास्तविक दुनिया में उपयोग के लिए तैयार करना शामिल है। <पी> ध्यान दें :उन्नत डेटा प्रोसेसिंग, उच्च-रिज़ॉल्यूशन एडीसी, और सेंसर के लिए हार्डवेयर सर्किट डिज़ाइन इस आलेख के दायरे से बाहर हैं। आवश्यकताएँ
<पी> इस लेख का अधिकतम लाभ उठाने के लिए, आपके पास यह होना चाहिए: - <पी> माइक्रोकंट्रोलर्स का बुनियादी ज्ञान:एडीसी (एनालॉग-टू-डिजिटल कन्वर्टर्स), एसपीआई (सीरियल पेरिफेरल इंटरफेस), आई2सी (इंटर-इंटीग्रेटेड सर्किट) और जीपीआईओ (सामान्य प्रयोजन इनपुट/आउटपुट) जैसे सामान्य बाह्य उपकरणों की समझ। यदि आप इन प्रोटोकॉल में नए हैं, तो यह लेख एक बेहतरीन अवलोकन प्रदान करता है।
- <पी> इलेक्ट्रॉनिक्स का बुनियादी ज्ञान:एनालॉग और डिजिटल इंटरफेस सहित सर्किट और सिग्नल से परिचित।
- <पी> सी में प्रोग्रामिंग:ड्राइवर विकास सहित एम्बेडेड सॉफ्टवेयर विकास में परिचित।
- <पी> (वैकल्पिक) सेंसर का बुनियादी ज्ञान:विभिन्न प्रकार के सेंसर (जैसे तापमान, दबाव, गति) को समझना सहायक है लेकिन आवश्यक नहीं है।
<पी> साथ ही, यह आलेख निम्नलिखित मानता है: - <पी> आप सेंसर एकीकरण के लिए आवश्यक बाह्य उपकरणों से सुसज्जित एक माइक्रोकंट्रोलर के साथ काम कर रहे हैं। माइक्रोकंट्रोलर बाह्य उपकरणों का विवरण एक संदर्भ मैनुअल में पाया जा सकता है, उदाहरण के लिए STM32F4 श्रृंखला के माइक्रोकंट्रोलर में सभी विवरण होंगे:
- <पी> आप एम्बेडेड सिस्टम में उपयोग किए जाने वाले कंपाइलर, डिबगर्स और आईडीई से परिचित हैं। कुछ सामान्य उपकरणों में शामिल हैं:
- <पी> कंपाइलर:जीसीसी, क्लैंग,
- <पी> डिबगर्स:जीडीबी, एलएलडीबी
- <पी> आईडीई:विज़ुअल स्टूडियो कोड (VSCode) एक लोकप्रिय विकल्प है, विशेष रूप से एम्बेडेड विकास और डिबगिंग के लिए एक्सटेंशन के साथ।
- <पी> आपका लक्ष्य विश्वसनीय, सेंसर-चालित एम्बेडेड सिस्टम बनाना है, जो वास्तविक दुनिया के डेटा को कुशलतापूर्वक एकत्र करने और संसाधित करने में सक्षम हो।
सामग्री तालिका
- <पी> सेंसर और सेंसर पाइपलाइन क्या है?
- <पी> सेंसर विशेषताएँ
- <पी> माइक्रोकंट्रोलर के साथ इंटरफ़ेस कैसे करें
- <पी> सॉफ्टवेयर आर्किटेक्चर
- <पी> घटकों का उच्च-स्तरीय अवलोकन
- <पी> सेंसर से डेटा एक्सेस करना
- <पी> सेंसर पावर प्रबंधन
- <पी> घटकों का विस्तृत डिज़ाइन
- <पी> 1. सेंसर ड्राइवर
- <पी> 2. एडीसी सपोर्ट
- <पी> 3. स्केलिंग
- <पी> 4. अंशांकन
- <पी> 5. डेटा पोस्ट-प्रोसेसिंग
- <पी> निष्कर्ष
सेंसर और सेंसर पाइपलाइन क्या है?

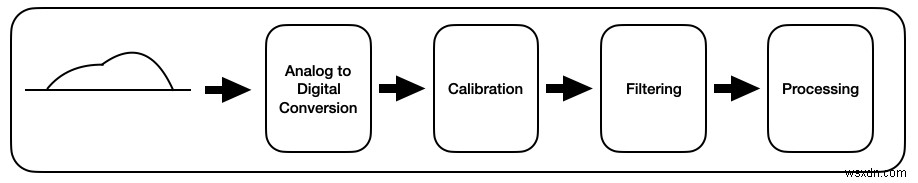

<पी> एक सेंसर तापमान, दबाव या प्रकाश जैसे भौतिक गुणों में परिवर्तन का पता लगाता है और उन्हें विद्युत संकेतों में परिवर्तित करता है जिन्हें मापा या व्याख्या किया जा सकता है। उदाहरण के लिए, थर्मिस्टर एक प्रकार का अवरोधक है जिसका प्रतिरोध तापमान के साथ बदलता है। जैसे-जैसे तापमान बदलता है, थर्मिस्टर का प्रतिरोध बदलता है, जिससे इसके पार वोल्टेज बदल जाता है। सिस्टम तब तापमान निर्धारित करने के लिए इस वोल्टेज परिवर्तन की व्याख्या करता है। <पी> सेंसर को बेहतर ढंग से समझने के लिए, मानव शरीर में प्राकृतिक सेंसर पर विचार करें:आंखें, कान, त्वचा, नाक और जीभ। ये प्राकृतिक सेंसर प्रसंस्करण के लिए मस्तिष्क को पर्यावरण के बारे में लगातार संकेत भेजते रहते हैं। मस्तिष्क के विभिन्न क्षेत्र इन संकेतों की व्याख्या करते हैं और कार्यों और प्रतिक्रियाओं को संचालित करने के लिए जानकारी का उपयोग करते हैं। जैसे मस्तिष्क प्राकृतिक सेंसर से संकेतों को संसाधित करता है, वैसे ही एक माइक्रोकंट्रोलर सेंसर पाइपलाइन का उपयोग करके इलेक्ट्रॉनिक सेंसर से संकेतों को संसाधित करता है। <पी> सेंसर कई प्रकार के होते हैं, प्रत्येक को विशिष्ट भौतिक गुणों का पता लगाने के लिए डिज़ाइन किया गया है। कुछ सेंसरों में एक संवेदी तत्व होता है जो गर्मी, प्रकाश या दबाव जैसी स्थितियों के जवाब में अपने गुणों को बदलता है। उदाहरणों में थर्मिस्टर्स, इन्फ्रारेड रिसीवर और फोटोडायोड शामिल हैं। <पी> त्वरण और घूर्णन जैसी गति का पता लगाने के लिए, एमईएमएस (माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम) सेंसर - जैसे एक्सेलेरोमीटर और जाइरोस्कोप - का व्यापक रूप से उपयोग किया जाता है। <पी> दूरी मापने के लिए सोनार, अल्ट्रासोनिक सेंसर और रडार जैसे सेंसर आम हैं। ये उपलब्ध कई प्रकार के सेंसरों के कुछ उदाहरण हैं। <पी> उनके द्वारा पहचाने जाने वाले भौतिक गुणों के अलावा, सेंसर अपने एकीकरण के स्तर में भी भिन्न होते हैं। कुछ सेंसर कच्चे सेंसर होते हैं, जिनमें केवल एक सेंसिंग तत्व और बाहरी सर्किट से सीधे कनेक्शन के लिए सरल लीड वाला एक ट्रांसड्यूसर होता है। <पी> अन्य, जिन्हें स्मार्ट सेंसर के रूप में जाना जाता है, में एडीसी (एनालॉग-टू-डिजिटल कनवर्टर) और ऑनबोर्ड प्रोसेसिंग क्षमताओं जैसे अतिरिक्त घटक शामिल हैं, जो उन्हें अधिक डेटा प्रोसेसिंग को स्वतंत्र रूप से संभालने में सक्षम बनाते हैं। <पी> एक कच्चे सेंसर और एक स्मार्ट सेंसर के बीच का चुनाव आपके एप्लिकेशन आवश्यकताओं पर निर्भर करता है, जिसमें लागत, आकार और इंटरफेसिंग माइक्रोकंट्रोलर पर प्रोसेसिंग लोड जैसे कारक शामिल हैं। <पी> हमारे मानव सादृश्य पर लौटते हुए, विचार करें कि दृष्टि एक सेंसर पाइपलाइन के रूप में कैसे काम करती है। जब प्रकाश हमारी आंखों में प्रवेश करता है, तो रेटिना में फोटोरिसेप्टर कोशिकाएं (छड़ और शंकु) संवेदी तत्वों के रूप में कार्य करती हैं, जो प्रकाश को विद्युत संकेतों में परिवर्तित करती हैं। ये सिग्नल ऑप्टिक तंत्रिका के माध्यम से मस्तिष्क के दृश्य प्रांतस्था तक जाते हैं, जहां वे एक पहचानने योग्य छवि बनाने के लिए प्रसंस्करण से गुजरते हैं। फिर मस्तिष्क इस जानकारी की व्याख्या करता है और प्रतिक्रिया शुरू करता है, जैसे कि जब आप कोई सुंदर दृश्य देखते हैं तो मुस्कुराना। <पी> इसी प्रकार, एक एम्बेडेड सिस्टम के लिए एक सेंसर पाइपलाइन को नीचे चित्र में दिखाए अनुसार परिभाषित किया जा सकता है: <पी>
<पी> इनमें से प्रत्येक चरण की एप्लिकेशन के आधार पर अलग-अलग आवश्यकताएं हो सकती हैं। उपयुक्त सेंसर का चयन करते समय और पाइपलाइन को कॉन्फ़िगर करते समय सेंसर के लिए एक आवश्यकता दस्तावेज़ बनाना सहायक होता है। सेंसर विशेषताएँ
<पी> इससे पहले कि आप सेंसर पाइपलाइन के ब्लॉकों के बारे में जानें, आइए सेंसर की कुछ महत्वपूर्ण विशेषताओं की समीक्षा करें। संवेदनशीलता
<पी> संवेदनशीलता एक सेंसर की भौतिक संपत्ति में छोटे बदलावों का पता लगाने की क्षमता है जिसे मापने के लिए इसे डिज़ाइन किया गया है। <पी> विनिर्माण प्रक्रियाओं, लागत और संवेदन तत्व के डिज़ाइन जैसे कारकों के आधार पर संवेदनशीलता भिन्न हो सकती है। <पी> किसी विशिष्ट संपत्ति के लिए डिज़ाइन किए गए सेंसर अक्सर विभिन्न संवेदनशीलता स्तरों में आते हैं, जिससे उपयोगकर्ता एप्लिकेशन आवश्यकताओं के आधार पर उचित संवेदनशीलता का चयन कर सकते हैं। सटीकता
<पी> सटीकता वह डिग्री है जिस तक सेंसर का माप उसके द्वारा मापी जाने वाली भौतिक संपत्ति के वास्तविक मूल्य से मेल खाता है। किसी सेंसर की सटीकता का परीक्षण करने के लिए आमतौर पर उसकी रीडिंग की तुलना किसी संदर्भ उपकरण से करने की आवश्यकता होती है। <पी> एक सेंसर में लाभ और ऑफसेट त्रुटियां हो सकती हैं - ऐसे मुद्दे जिन्हें अंशांकन ठीक करने में मदद कर सकता है। अंशांकन इन व्यवस्थित त्रुटियों के लिए समायोजित होता है, जो अक्सर विनिर्माण सहनशीलता या डिज़ाइन कारकों के कारण होते हैं। <पी> एक बार कैलिब्रेट होने के बाद, सेंसर के आउटपुट को इसकी सटीकता की पुष्टि के लिए एक संदर्भ के विरुद्ध सत्यापित किया जा सकता है। सटीकता का आवश्यक स्तर एप्लिकेशन की आवश्यकताओं के आधार पर निर्धारित किया जाना चाहिए। परिशुद्धता
<पी> परिशुद्धता सेंसर के माप की स्थिरता या दोहराव को संदर्भित करती है, भले ही वे माप वास्तविक मूल्य के कितने करीब हों। यह समान परिस्थितियों में समान आउटपुट उत्पन्न करने की सेंसर की क्षमता को इंगित करता है और यह कितनी सूक्ष्मता से मूल्यों को हल और रिपोर्ट कर सकता है। <पी> उदाहरण के लिए, यदि किसी वस्तु का वास्तविक तापमान 12.53°C है: - <पी> एक सटीक सेंसर लगातार 12.52°C, 12.53°C, या 12.54°C जैसे मान मापेगा, भले ही वे मान वास्तविक तापमान से थोड़े ऑफसेट हों।
- <पी> दूसरी ओर, एक अत्यधिक सटीक सेंसर, 12.53°C के करीब मान मापेगा, लेकिन यदि रीडिंग व्यापक रूप से भिन्न होती है (उदाहरण के लिए, 12.50°C, 12.53°C, और 12.56°C) तो सटीकता की कमी हो सकती है।
<पी> सटीक माप की आवश्यकता वाले अनुप्रयोगों के लिए, उच्च सटीकता (सही मूल्य के करीब) और उच्च परिशुद्धता (कम परिवर्तनशीलता) दोनों वाला एक सेंसर आवश्यक है। यह विशेष रूप से छोटे अंतरों को पहचानने में महत्वपूर्ण है, जैसे कि 12.5°C और 12.53°C के बीच। <पी> इसके विपरीत, कम कठोर आवश्यकताओं वाले एप्लिकेशन व्यापक सहनशीलता वाले सेंसर का उपयोग कर सकते हैं, जैसे कि ±1°C, जो सामान्य निगरानी उद्देश्यों के लिए पर्याप्त हैं। रेंज
<पी> एक सेंसर की सीमा भौतिक संपत्ति के अधिकतम और न्यूनतम मूल्यों के बीच की अवधि को संदर्भित करती है जिसे वह अपनी निर्दिष्ट परिशुद्धता और सटीकता को बनाए रखते हुए माप सकता है। एक सेंसर की ऑपरेटिंग रेंज उसकी माप सीमा से आगे बढ़ सकती है, लेकिन माप सीमा उन सीमाओं को परिभाषित करती है जिसके भीतर सेंसर विश्वसनीय रूप से अपनी निर्दिष्ट संवेदनशीलता, सटीकता और प्रतिक्रिया समय का पालन करता है। बहाव
<पी> बहाव तब होता है जब तापमान या आर्द्रता जैसी स्थितियों के कारण सेंसर का आउटपुट समय के साथ बदलता है। संवेदन तत्व सहित सेंसर के भीतर के घटक इन स्थितियों के प्रति संवेदनशील हो सकते हैं, जिससे माप में धीरे-धीरे बदलाव हो सकता है। <पी> उदाहरण के लिए, कई घटक तापमान और आर्द्रता परिवर्तन से प्रभावित होते हैं, जो सेंसर रीडिंग को बदल सकते हैं। इसके अलावा, आंतरिक ऑसिलेटर वाले सेंसर समय-आधारित बहाव का अनुभव कर सकते हैं, जिससे सटीकता प्रभावित हो सकती है। <पी> एक सटीक बाहरी संदर्भ (जैसे एक सटीक घड़ी) के साथ नियमित अंशांकन बहाव को सही करने और विश्वसनीय माप बनाए रखने में मदद कर सकता है। कुछ अनुप्रयोगों के लिए, स्वीकार्य बहाव विशेषताओं वाले सेंसर का चयन करना महत्वपूर्ण है। प्रतिक्रिया समय
<पी> प्रतिक्रिया समय वह अवधि है जो एक सेंसर मापी गई भौतिक संपत्ति में परिवर्तन का पता लगाने और प्रतिबिंबित करने में लेता है। उदाहरण के लिए, यदि तापमान 5°C बढ़ जाता है, तो प्रतिक्रिया समय इंगित करता है कि तापमान सेंसर को अपने आउटपुट में इस परिवर्तन को प्रतिबिंबित करने में कितना समय लगता है। <पी> प्रतिक्रिया समय सेंसर के डिजाइन, विनिर्माण गुणवत्ता और आंतरिक घटकों, जैसे एडीसी (एनालॉग-टू-डिजिटल कनवर्टर), औसत सर्किट और सेंसर पाइपलाइन के भीतर फिल्टर पर निर्भर करता है। <पी> ऊपर उल्लिखित सभी पैरामीटर सेंसर की डेटा-शीट में पूरी तरह से प्रलेखित हैं। व्यवहार में, प्रत्येक विशिष्ट एप्लिकेशन के लिए एक सेंसर आवश्यकता दस्तावेज़ बनाना एक अच्छा विचार है, जिसमें सेंसर चयन के लिए आधार रेखा के रूप में इन प्रमुख मापदंडों का विवरण दिया गया हो। <पी> अब जब आपने सेंसर की प्रमुख विशेषताओं की जांच कर ली है, तो आइए जानें कि आप उन्हें वास्तविक दुनिया के अनुप्रयोगों के लिए माइक्रोकंट्रोलर से कैसे जोड़ सकते हैं। माइक्रोकंट्रोलर के साथ इंटरफ़ेस कैसे करें
संचार प्रोटोकॉल चुनना

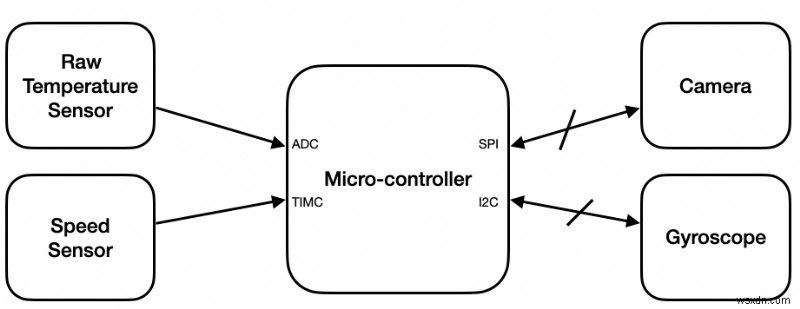

<पी> सेंसर आवश्यकताओं का एक अन्य आवश्यक पहलू सिस्टम में सेंसर और एमसीयू या प्रोसेसर के बीच संचार इंटरफ़ेस को निर्दिष्ट करना है। यह समझना महत्वपूर्ण है कि सेंसर को उसके आउटपुट सिग्नल प्रकार और माइक्रोकंट्रोलर पर उपलब्ध पिन के आधार पर कैसे इंटरफ़ेस किया जाएगा। <पी> उदाहरण के लिए, कुछ सेंसर माइक्रोकंट्रोलर पर सीधे एनालॉग या डिजिटल इनपुट पिन से कनेक्ट हो सकते हैं। एक कच्चा सेंसर, जैसे तापमान सेंसर, आम तौर पर एक एनालॉग इनपुट पिन से जुड़ता है, जिसे माइक्रोकंट्रोलर के आंतरिक एडीसी (एनालॉग-टू-डिजिटल कनवर्टर) द्वारा पढ़ा जाता है। <पी> इसके विपरीत, एक डिजिटल-आउटपुट सेंसर एक डिजिटल GPIO (सामान्य प्रयोजन इनपुट/आउटपुट) पिन से जुड़ता है। उदाहरण के लिए, गति सेंसर गति को इंगित करने के लिए परिवर्तनीय पल्स चौड़ाई के साथ वर्गाकार तरंगें उत्पन्न करते हैं। ये सिग्नल आमतौर पर बाहरी इंटरप्ट या टाइमर कैप्चर इनपुट के रूप में कॉन्फ़िगर किए गए GPIO पिन से जुड़े होते हैं, जिससे माइक्रोकंट्रोलर को पल्स चौड़ाई को सटीक रूप से मापने की अनुमति मिलती है। <पी> दूसरी ओर, एक स्मार्ट सेंसर अक्सर SPI (सीरियल पेरिफेरल इंटरफ़ेस) या I2C (इंटर-इंटीग्रेटेड सर्किट) जैसे संचार प्रोटोकॉल का समर्थन करता है। ये इंटरफ़ेस माइक्रोकंट्रोलर को सेंसर को कॉन्फ़िगर करने, उसकी स्थिति की जांच करने और रजिस्टर पढ़ने और लिखने के माध्यम से डेटा पुनर्प्राप्त करने में सक्षम बनाता है। <पी> सेंसर को इंटरफेस करने के लिए उपयुक्त संचार प्रोटोकॉल का चयन सिस्टम में उपलब्ध पिन और एप्लिकेशन की विशिष्ट आवश्यकताओं पर निर्भर करता है। <पी> टिप :I²C या SPI जैसे प्रोटोकॉल के साथ काम करते समय, Saleae लॉजिक एनालाइज़र जैसे टूल का उपयोग करके डिबगिंग और सत्यापन को बहुत सरल बनाया जा सकता है। तर्क विश्लेषक संचार संकेतों को पकड़ते हैं और कल्पना करते हैं, और Saleae जैसे उपकरण आपको वास्तविक समय में सेंसर संचार को डिकोड करने में मदद करने के लिए अंतर्निहित प्रोटोकॉल दुभाषियों की पेशकश करते हैं। सेंसर इंटरफेसिंग के दौरान कॉन्फ़िगरेशन समस्याओं, समय की समस्याओं या संचार त्रुटियों का निवारण करते समय यह विशेष रूप से सहायक हो सकता है। <पी> नीचे चित्र 2 अलग-अलग इंटरफेस वाले 4 सेंसर से जुड़े माइक्रोकंट्रोलर का एक उदाहरण दिखाता है। <पी>
बिजली आवश्यकताओं का निर्धारण
<पी> सेंसर को इंटरफ़ेस करते समय बिजली की आवश्यकताएं एक और महत्वपूर्ण विचार है। सेंसर विभिन्न वोल्टेज (उदाहरण के लिए, 3.3V या 5V) पर काम कर सकते हैं, इसलिए यह सुनिश्चित करना आवश्यक है कि माइक्रोकंट्रोलर इन स्तरों को समायोजित कर सके। लेवल कन्वर्टर्स वोल्टेज बेमेल को पाट सकते हैं, सेंसर और माइक्रोकंट्रोलर वोल्टेज स्तरों के बीच अनुकूलता सुनिश्चित कर सकते हैं। <पी> समय और नमूनाकरण आवश्यकताओं का भी मूल्यांकन किया जाना चाहिए, विशेष रूप से उच्च-आवृत्ति डेटा उत्पन्न करने वाले सेंसर के लिए। GPIO पिन पर बाहरी इंटरप्ट को कॉन्फ़िगर करने से समय पर डेटा कैप्चर सुनिश्चित किया जा सकता है, जबकि DMA का उपयोग करने जैसी तकनीकें CPU भागीदारी के बिना उच्च आवृत्तियों पर सेंसर सैंपलिंग के लिए डेटा ट्रांसफर को सुव्यवस्थित कर सकती हैं। <पी> अब जब आपने संचार प्रोटोकॉल और हार्डवेयर कनेक्शन के बारे में जान लिया है, तो आइए सॉफ्टवेयर आर्किटेक्चर को डिजाइन करने पर ध्यान केंद्रित करें जो सेंसर डेटा को प्राप्त करता है, संसाधित करता है और उपयोग के लिए तैयार करता है। सेंसर से स्वच्छ, विश्वसनीय डेटा प्राप्त करने के लिए प्रभावी सॉफ़्टवेयर डिज़ाइन करना महत्वपूर्ण है। सॉफ्टवेयर आर्किटेक्चर
<पी> अब जब हमने सेंसर और संचार प्रोटोकॉल चुन लिया है, तो आइए सेंसर पाइपलाइन के लिए सॉफ्टवेयर आर्किटेक्चर डिजाइन करें। यह सॉफ़्टवेयर सेंसर से जुड़े माइक्रोकंट्रोलर पर चलता है और इसे साफ़ और उपयोग योग्य बनाने के लिए कच्चे डेटा को संसाधित करता है। <पी> जबकि एप्लिकेशन-स्तरीय डेटा प्रोसेसिंग इस आलेख के दायरे से परे है, आइए सेंसर के साथ इंटरफेस करने और एप्लिकेशन उपयोग के लिए डेटा तैयार करने पर ध्यान केंद्रित करें। <पी> सेंसर प्रोसेसिंग पाइपलाइन को निम्नलिखित घटकों में विभाजित किया जा सकता है: - <पी> सेंसर ड्राइवर
- <पी> एनालॉग-टू-डिजिटल रूपांतरण (एडीसी) समर्थन
- <पी> स्केलिंग
- <पी> अंशांकन
- <पी> डेटा पोस्ट-प्रोसेसिंग
<पी> आइए स्मार्ट और कच्चे सेंसर दोनों के लिए इन घटकों के उच्च-स्तरीय अवलोकन की जांच करें। घटकों का उच्च-स्तरीय अवलोकन
- <पी> सेंसर ड्राइवर
- <पी> स्मार्ट सेंसर:ड्राइवर सेंसर को कॉन्फ़िगर करता है, पावर का प्रबंधन करता है, और एसपीआई, आई2सी जैसे संचार प्रोटोकॉल पर सेंसर रजिस्टरों में पढ़ने और लिखने के संचालन को संभालता है।
- <पी> कच्चे सेंसर:ड्राइवर केवल बिजली प्रबंधन के लिए GPIO को नियंत्रित कर सकता है, क्योंकि कच्चे सेंसर में आमतौर पर रजिस्टरों की कमी होती है।
- <पी> एनालॉग-टू-डिजिटल रूपांतरण (एडीसी) समर्थन
- <पी> स्मार्ट सेंसर:एक ऑनबोर्ड एडीसी शामिल करें, जिसे सेंसर ड्राइवर के माध्यम से कॉन्फ़िगर किया गया है।
- <पी> कच्चे सेंसर:एक बाहरी ADC की आवश्यकता होती है, ADC को कॉन्फ़िगर करने, रूपांतरण आरंभ करने और डेटा पुनर्प्राप्त करने के लिए सॉफ़्टवेयर में लागू ADC ड्राइवर।
- <पी> स्केलिंग :स्मार्ट और रॉ दोनों सेंसर के लिए स्केलिंग आवश्यक है। यह सेंसर डेटा शीट में दिए गए सूत्रों का उपयोग करके एनालॉग से डिजिटल रूपांतरण के बाद डिजिटल गणना को सार्थक भौतिक मात्रा में परिवर्तित करता है। उदाहरण के लिए, एक तापमान सेंसर डिजिटल गणना को डिग्री सेल्सियस में परिवर्तित करने के लिए एक सूत्र का उपयोग करेगा।
- <पी> अंशांकन :एक बार मापी गई भौतिक मात्रा प्राप्त हो जाने के बाद, अंशांकन त्रुटियों को ठीक करने के लिए ऑफसेट, लाभ या दोनों को लागू करके मूल्य को समायोजित करता है। यह प्रक्रिया सुनिश्चित करती है कि सेंसर आउटपुट अपनी संपूर्ण माप सीमा में संदर्भ मानों के साथ संरेखित हो। अंशांकन प्रक्रिया की विस्तृत चर्चा अगले भाग में की जाएगी।
- <पी> डेटा पोस्ट-प्रोसेसिंग :डेटा गुणवत्ता में सुधार और शोर को कम करने के लिए पोस्ट-प्रोसेसिंग तकनीकों, जैसे फ़िल्टरिंग को लागू किया जाता है। सामान्य फ़िल्टर जैसे लो-पास या हाई-पास फ़िल्टर अवांछित आवृत्ति घटकों को हटा सकते हैं।
सेंसर से डेटा एक्सेस करना
<पी> डेटा तक पहुंचने का तरीका इस बात पर निर्भर करता है कि यह कच्चा सेंसर है या स्मार्ट सेंसर। स्मार्ट सेंसर में ऑनबोर्ड एडीसी और एफआईएफओ होंगे। डेटा कैसे एक्सेस किया जाता है, इस पर विचार करने से पहले, नमूनाकरण आवृत्ति को समझना महत्वपूर्ण है। नमूनाकरण आवृत्ति:
<पी> सेंसर से माप लेने की आवृत्ति को नाइक्विस्ट-शैनन नमूनाकरण प्रमेय का पालन करना चाहिए। इसमें कहा गया है कि मापे गए डेटा को सटीक रूप से पुनर्निर्माण करने के लिए नमूना दर मापे जाने वाले सिग्नल के उच्चतम आवृत्ति घटक से दोगुनी होनी चाहिए। <पी> नमूनाकरण आवृत्ति परिभाषित करती है कि सेंसर कितनी बार डेटा कैप्चर करता है, जो डेटा तक पहुंचने के तरीके को प्रभावित करता है। इस पर निर्भर करते हुए कि सेंसर एक कच्चा सेंसर है या स्मार्ट सेंसर है, इस नमूना डेटा को संभालने का दृष्टिकोण भिन्न होता है। <पी> स्मार्ट सेंसर: - <पी> डेटा रजिस्टर:सेंसर सेटअप के दौरान अद्यतन किए गए सेट नमूना आवृत्ति के आधार पर नमूना डेटा को सीधे एक रजिस्टर में लिखता है। माइक्रोकंट्रोलर डेटा रूपांतरण पूर्णता व्यवधान के आधार पर इस डेटा रजिस्टर को पढ़ता है।
- <पी> FIFObBuffer:कुछ सेंसर में एकाधिक डेटा बिंदुओं को संग्रहीत करने के लिए FIFO (फर्स्ट-इन, फर्स्ट-आउट) बफ़र्स शामिल होते हैं। सक्षम होने पर, FIFO कॉन्फ़िगर की गई नमूना आवृत्ति पर अपडेट होता है और जब यह पूर्ण हो जाता है या पूर्वनिर्धारित स्तर तक पहुंच जाता है तो ट्रिगर बाधित हो जाता है।
फीफो के लाभों में शामिल हैं: - <पी> पावर दक्षता:एमसीयू डेटा को बैचों में संसाधित कर सकता है, सीपीयू ओवरहेड को कम कर सकता है और डेटा संग्रह के दौरान इसे कम-पावर मोड में प्रवेश करने की अनुमति दे सकता है।
- <पी> नमूनाकरण और प्रसंस्करण दर मिलान:फीफो बफ़र्स सेंसर की नमूना दर और एमसीयू की डेटा प्रोसेसिंग दर के बीच अंतर को सुलझाने में मदद करते हैं।
- <पी> डायरेक्ट मेमोरी एक्सेस (डीएमए) वाले एमसीयू के लिए, सेंसर से एमसीयू मेमोरी में डेटा ट्रांसफर सीपीयू के हस्तक्षेप के बिना हो सकता है, जिससे बिजली की खपत कम हो जाती है।
<पी> कच्चे सेंसर: <पी> कच्चे सेंसर के लिए, एमसीयू नमूना आवृत्ति पर एडीसी रूपांतरण ट्रिगर करता है, अक्सर टाइमर इंटरप्ट का उपयोग करता है। एडीसी रूपांतरण पूर्ण रुकावट पर डेटा पढ़ा जाता है, जिससे बिजली बचाने के लिए एमसीयू को रूपांतरण के दौरान और नमूनों के बीच सोने की अनुमति मिलती है। सेंसर पावर प्रबंधन
<पी> ऊर्जा-संवेदनशील अनुप्रयोगों के लिए पावर प्रबंधन महत्वपूर्ण है। रणनीतियों में शामिल हैं: - <पी> कम-पावर मोड:कई सेंसर सेंसर रजिस्टरों के माध्यम से कॉन्फ़िगर करने योग्य कम-पावर मोड का समर्थन करते हैं।

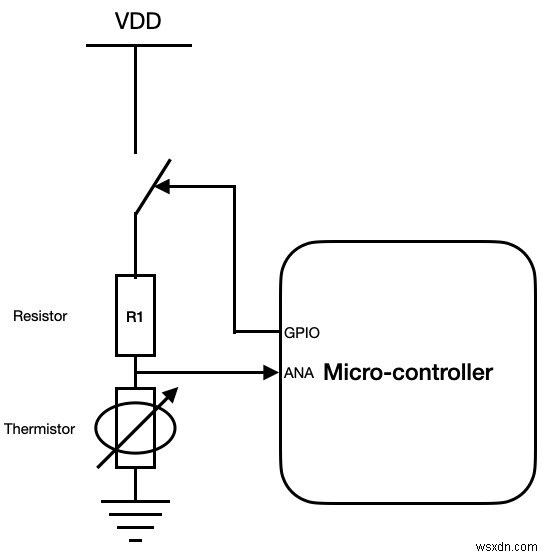

- <पी> GPIO-नियंत्रित पावर साइक्लिंग (ड्यूटी-साइक्लिंग):बिना बिल्ट-इन लो-पावर मोड वाले सेंसर के लिए, माइक्रोकंट्रोलर GPIO पिन का उपयोग करके सेंसर की पावर लाइन को टॉगल कर सकता है, जिससे बिजली की खपत और कम हो जाती है। नीचे चित्र 3 एक कच्चे तापमान सेंसर का आरेख दिखाता है जिसकी शक्ति एमसीयू से जीपीआईओ का उपयोग करके नियंत्रित की जाती है। उदाहरण के लिए, स्लीप मोड में तापमान सेंसर केवल तभी सक्रिय किया जा सकता है जब तापमान रीडिंग की आवश्यकता होती है।
<पी>
<पी> उपरोक्त तकनीकें आवश्यक डेटा नमूना दर और सेंसर प्रतिक्रिया को बनाए रखते हुए बिजली का कुशल उपयोग सुनिश्चित करती हैं। <पी> उच्च-स्तरीय वास्तुकला को ध्यान में रखते हुए, अब हम प्रत्येक पाइपलाइन घटक के विस्तृत डिज़ाइन पर विचार करेंगे। घटकों का विस्तृत डिज़ाइन
<पी> इस अनुभाग में, आप सॉफ़्टवेयर आर्किटेक्चर अनुभाग में उल्लिखित सेंसर पाइपलाइन के प्रमुख घटकों के बारे में जानेंगे। 1. सेंसर चालक
<पी> सेंसर ड्राइवर स्मार्ट और रॉ सेंसर दोनों के लिए संचार, कॉन्फ़िगरेशन, पावर और डेटा अधिग्रहण के प्रबंधन के लिए जिम्मेदार है। स्मार्ट सेंसर ड्राइवर:
- <पी> संचार ड्राइवर:MCU पर जेनेरिक I2C या SPI ड्राइवरों को सेंसर-विशिष्ट आवश्यकताओं, जैसे 1-बाइट, 2-बाइट, या 4-बाइट ट्रांसफ़र को संभालने के लिए रैपर फ़ंक्शन का उपयोग करके अनुकूलित किया जा सकता है।
- <पी> कॉन्फ़िगरेशन:विशिष्ट कार्यों में नमूना दर सेट करना, इंटरप्ट कॉन्फ़िगर करना, फीफो बफ़र्स प्रबंधित करना और, यदि आवश्यक हो, घड़ी सेटिंग्स शामिल हैं।
- <पी> पावर प्रबंधन:एपीआई को उच्च सॉफ्टवेयर परतों को विशिष्ट रजिस्टरों पर लिखकर या अंतर्निहित पावर मोड के बिना सेंसर के लिए जीपीआईओ लाइनों को नियंत्रित करके पावर मोड के बीच सेंसर को स्थानांतरित करने की अनुमति देनी चाहिए।
रॉ सेंसर ड्राइवर:
<पी> कच्चे सेंसर के लिए, ड्राइवर मुख्य रूप से बिजली का प्रबंधन करता है, अक्सर GPIO-नियंत्रित टॉगल के माध्यम से। 2. एडीसी समर्थन
<पी> ADC समर्थन केवल कच्चे सेंसर के लिए आवश्यक है। इस लेख में, हम SAR ADCs पर ध्यान केंद्रित कर रहे हैं, जो आमतौर पर माइक्रोकंट्रोलर में एम्बेडेड होते हैं। SAR ADCs कैसे काम करते हैं?
<पी> एक एसएआर एडीसी एक एनालॉग सिग्नल को कई घड़ी चक्रों में डिजिटल मान में परिवर्तित करता है, जिसमें चक्रों की संख्या उसके बिट रिज़ॉल्यूशन के बराबर होती है (उदाहरण के लिए, 10-बिट एडीसी के लिए 10 चक्र)। - <पी> संदर्भ वोल्टेज (VRef):एडीसी द्वारा मापी जा सकने वाली अधिकतम वोल्टेज का प्रतिनिधित्व करता है। इस सीमा से अधिक एनालॉग सिग्नल को कम किया जाना चाहिए।
- <पी> रिज़ॉल्यूशन:सबसे छोटे पता लगाने योग्य वोल्टेज परिवर्तन को निर्धारित करता है। उदाहरण के लिए, 3.3V VRef वाले 10-बिट ADC का रिज़ॉल्यूशन 3.22 mV है
<पी> $$V_{\text{Res}} =V_{\text{Ref}} /2^{10}$$ <पी> ADC परिणाम एक डेटा रजिस्टर में संग्रहीत किया जाता है, जिसे बाद में सार्थक भौतिक इकाइयों तक बढ़ाया जा सकता है। 3. स्केलिंगकरना
<पी> स्केलिंग एडीसी गणना को सेंसर प्रकार के आधार पर सार्थक भौतिक मूल्यों, जैसे तापमान (डिग्री सेल्सियस) या त्वरण (जी) में परिवर्तित करती है। सेंसर डेटाशीट आमतौर पर आवश्यक सूत्र या लुकअप टेबल प्रदान करते हैं। <पी> उदाहरण के लिए, कच्चे तापमान सेंसर द्वारा मापे गए वोल्टेज को तापमान मान में बदलने की विधि नीचे दिखाई गई है: <पी> $$V_{\text{मापा गया}} =गिनती_{\पाठ{ADC}} / 2^{10} * V_{\text{Ref}} \quad \text{(ADC गिनती से V_मापा जाओ)}$$ <पी> $$तापमान_{\पाठ{मापा गया}} =V_{\पाठ{मापा गया}} * T_{\पाठ{C/mV}} \quad \text{(तापमान का भौतिक मान प्राप्त करें)}$$ <पी> इसी तरह, एक 3-अक्ष एक्सेलेरोमीटर मानचित्र एक्स, वाई और जेड अक्षों पर जी या मिली-जी में त्वरण मानों की गणना करता है। 4. अंशांकन
<पी>

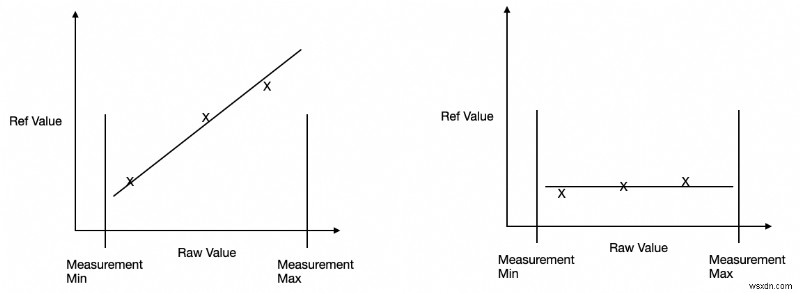

<पी> बाईं ओर ऊपर का चित्र (4ए) लाभ और ऑफसेट के साथ अंशांकन दिखा रहा है, जबकि दाईं ओर ऊपर का चित्र (4बी) निश्चित ऑफसेट के साथ अंशांकन दिखा रहा है। <पी> $$x_{\text{कैलिब्रेटेड}} =लाभ * x_{\text{raw}} + ऑफसेट \quad \text{(चित्र 4a - रैखिक अंशांकन)}$$ <पी> $$x_{\text{कैलिब्रेटेड}} =x_{\text{raw}} + ऑफसेट \quad \text{(चित्र 4बी - निश्चित ऑफसेट कैलिब्रेशन)}$$ <पी> अंशांकन यह सुनिश्चित करता है कि सेंसर का आउटपुट संदर्भ माप के साथ संरेखित हो, डिजाइन, सामग्री या विनिर्माण द्वारा शुरू की गई त्रुटियों को ठीक किया जाए। त्रुटियों के प्रकार:
- <पी> ऑफसेट त्रुटि:इनपुट परिमाण की परवाह किए बिना, वास्तविक संदर्भ मान से सेंसर के आउटपुट का निरंतर विचलन।
- <पी> लाभ त्रुटि:एक आनुपातिक त्रुटि जहां सेंसर का आउटपुट स्केल अपेक्षित मूल्य से भटक जाता है, जिससे इनपुट के सापेक्ष आउटपुट गलत तरीके से बढ़ या घट जाता है।
अंशांकन विधियाँ:
- <पी> 2/3-प्वाइंट अंशांकन:इस प्रकार के अंशांकन में या तो कच्चे मूल्य पर एक निश्चित ऑफसेट लागू करना या लाभ और ऑफसेट दोनों को लागू करना शामिल हो सकता है। चित्र 4ए लाभ/ऑफ़सेट अंशांकन का एक उदाहरण दिखाता है, जबकि चित्र 4बी ऑफ़सेट अंशांकन दर्शाता है। दोनों आंकड़ों में, y-अक्ष एक सटीक उपकरण द्वारा मापा गया संदर्भ मान दर्शाता है, जबकि x-अक्ष ADC के बाद सेंसर द्वारा मापा गया कच्चा मान दर्शाता है।
- <पी> एन-प्वाइंट अंशांकन:अधिक जटिल, गैर-रेखीय त्रुटि सुधार के लिए कई बिंदुओं को शामिल करता है।
कार्यान्वयन:
- <पी> सटीकता के लिए अंशांकन बिंदु सेंसर की संपूर्ण माप सीमा को कवर करेंगे।
- <पी> एक बार अनुमान लगाने के बाद लाभ और ऑफसेट जैसे पैरामीटर को बिजली चक्रों में उपयोग की जाने वाली दृढ़ता के लिए सिस्टम में एक गैर-वाष्पशील मेमोरी में संग्रहीत किया जाएगा।
5. डेटा पोस्ट-प्रोसेसिंग
<पी> इस अनुभाग में शामिल पोस्ट-प्रोसेसिंग शोर और अवांछित सिग्नल घटकों को हटाने के बारे में बात करती है, जिससे डेटा विश्वसनीयता में सुधार होता है। फ़िल्टरिंग
<पी> फ़िल्टरिंग डेटा गुणवत्ता में सुधार के लिए सिग्नल से अवांछित आवृत्ति घटकों को हटाने की प्रक्रिया है। फ़िल्टर कई प्रकार के होते हैं: - <पी> लो-पास फिल्टर:उच्च-आवृत्ति शोर को कम करते हुए कम-आवृत्ति संकेतों को पारित करने की अनुमति देता है।
- <पी> हाई-पास फिल्टर:कम-आवृत्ति शोर को कम करते हुए उच्च-आवृत्ति संकेतों को पारित करने की अनुमति देता है। (उदाहरण के लिए, एक्सेलेरोमीटर डेटा में गुरुत्वाकर्षण त्वरण)।
- <पी> बैंड-पास फिल्टर:केवल एक विशिष्ट आवृत्ति रेंज के भीतर सिग्नल को बनाए रखता है, वांछित बैंड के बाहर निचली और उच्च आवृत्तियों दोनों को हटा देता है।
<पी> ये फ़िल्टर अक्सर FIR (परिमित आवेग प्रतिक्रिया) या IIR (अनंत आवेग प्रतिक्रिया) फ़िल्टर के रूप में कार्यान्वित किए जाते हैं। आईआईआर फिल्टर लागू करना आसान है और कम्प्यूटेशनल रूप से कुशल है जबकि एफआईआर फिल्टर कम्प्यूटेशनल रूप से गहन हैं लेकिन आवृत्ति प्रतिक्रिया पर बेहतर नियंत्रण रखते हैं। <पी> यहां, हम एक सरल लो-पास फिल्टर का पता लगाएंगे जिसे एक्सपोनेंशियल मूविंग एवरेज (ईएमए) के रूप में जाना जाता है, जो एक प्रकार का आईआईआर फिल्टर है। मूविंग एवरेज फ़िल्टर एक गणितीय तकनीक है जो दीर्घकालिक रुझानों को उजागर करते हुए अल्पकालिक उतार-चढ़ाव को सुचारू करती है। <पी> अन्य चलती औसत फिल्टर के विपरीत, ईएमए को बफर बनाए रखने की आवश्यकता नहीं होती है, जिससे यह अधिक मेमोरी-कुशल बन जाता है। यह स्मूथिंग प्रदान करते हुए डेटा परिवर्तनों के प्रति अधिक प्रतिक्रियाशील है, जो इसे वास्तविक समय फ़िल्टरिंग के लिए उपयुक्त बनाता है। ईएमए पुराने डेटा नमूनों की तुलना में हाल के डेटा नमूनों को अधिक महत्व देता है, जिससे यह सेंसर रीडिंग में बदलाव के लिए जल्दी से अनुकूलित हो जाता है। <पी> ईएमए की गणना इस प्रकार की जा सकती है: <पी> $$EMA_{\text{t}} =\alpha * x_{\text{t}} + (1 - \alpha) * EMA_{\text{t - 1}}$$ <पी> $$\alpha =2 / (N + 1) \quad \text{(स्मूथनिंग फ़ैक्टर, N - फ़िल्टर विंडो का आकार)}$$ <पी> $$EMA_{\text{t}} \quad \text{(वर्तमान पुनरावृत्ति में घातीय मूविंग औसत)}$$ <पी> $$x_{\text{t}} \quad \text{(वर्तमान पुनरावृत्ति में नया डेटा नमूना)}$$ <पी> $$EMA_{\text{t - 1}} \quad \text{(अंतिम पुनरावृत्ति में घातीय मूविंग औसत)}$$ <पी> अब जब हम एक्सपोनेंशियल मूविंग एवरेज (ईएमए) फिल्टर को समझ गए हैं, तो किसी एप्लिकेशन के लिए इसे ट्यून करते समय विचार करने के लिए यहां दो प्रमुख कारक हैं: - <पी> स्मूथिंग बनाम प्रतिक्रियाशीलता:एक उच्च स्मूथिंग कारक (1 के करीब, छोटे फ़िल्टर विंडो आकार) हाल के डेटा को अधिक महत्व देता है, जिससे फ़िल्टर परिवर्तनों के प्रति अधिक प्रतिक्रियाशील हो जाता है लेकिन शोर कम करने में कम प्रभावी होता है। एक निचला स्मूथिंग फैक्टर (0 के करीब, बड़ा फ़िल्टर विंडो आकार) बेहतर शोर में कमी प्रदान करता है लेकिन डेटा परिवर्तनों पर अधिक धीमी गति से प्रतिक्रिया करता है।
- <पी> अनुप्रयोग-विशिष्ट ट्यूनिंग:स्मूथिंग कारक को नमूना दर, सेंसर संवेदनशीलता और अनुप्रयोग आवश्यकताओं के आधार पर चुना जाना चाहिए। रीयल-टाइम सिस्टम को अक्सर त्वरित प्रतिक्रिया और स्थिर आउटपुट के बीच संतुलन की आवश्यकता होती है।
<पी> यहां EMA के लिए एक कोड नमूना है: #include <stdio.h>
#include <stdint.h>
// Exponential Moving Average (EMA) filter implementation
#define FILTER_WINDOW 5
// Function to calculate EMA
float calculateEMA(float ema, float new_value, float alpha) {
return (alpha * new_value) + (1 - alpha) * ema;
}
int main() {
float sensorReadings[] = {26.0, 27.5, 28.2, 27.0, 26.8, 26.5, 27.2};
int numReadings = sizeof(sensorReadings) / sizeof(sensorReadings[0]);
float alpha = 2.0f / (FILTER_WINDOW + 1); // Standard EMA formula
float ema = sensorReadings[0]; // Initialize EMA with the first reading
printf("EMA Filtered Sensor Data:\n");
for (int i = 0; i < numReadings; i++) {
ema = calculateEMA(ema, sensorReadings[i], alpha);
printf("Reading %d: Raw = %.2f, EMA = %.2f\n", i + 1, sensorReadings[i], ema);
}
return 0;
}
निष्कर्ष
<पी> संक्षेप में, सेंसर आधुनिक स्मार्ट उपकरणों की रीढ़ हैं, जो भौतिक दुनिया और डिजिटल सिस्टम के बीच की खाई को पाटते हैं। उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक स्वचालन और चिकित्सा उपकरणों तक, वे उपकरणों को अपने वातावरण को समझने और उसके साथ बातचीत करने में सक्षम बनाते हैं। <पी> यह समझना कि सेंसर कैसे काम करते हैं, उनके डेटा पाइपलाइन के घटक और माइक्रोकंट्रोलर्स के साथ उनका एकीकरण इंजीनियरों और शौक़ीन लोगों के लिए समान रूप से आवश्यक है। प्रभावी पाइपलाइनों को डिज़ाइन करके, डेवलपर्स सटीक, स्वच्छ और विश्वसनीय डेटा सुनिश्चित कर सकते हैं, जिससे सिस्टम प्रदर्शन और बिजली दक्षता लक्ष्यों को पूरा करने में सक्षम हो सकते हैं। <पी> यदि आपके कोई प्रश्न हैं या आप इस विषय पर अधिक बात करना चाहते हैं, तो बेझिझक ट्विटर या लिंक्डइन पर संपर्क करें। जुड़कर हमेशा खुशी होती है। <पी> मुफ़्त में कोड करना सीखें. फ्रीकोडकैंप के ओपन सोर्स पाठ्यक्रम ने 40,000 से अधिक लोगों को डेवलपर्स के रूप में नौकरी पाने में मदद की है। आरंभ करें
