<पी> System Management Controller (SMC) is a programmable chip containing Apple computer management codes. We will use the MacBook Air 13” 2015-2017 logic board schematics 820-00165 as references.

<पी> प्रत्येक Apple कंप्यूटर मॉडल के अपने विशिष्ट कोड होते हैं। In other words, an SMC chip from one model can not be used in other models. The markings on the chip may be the same, but the codes in the chip matters.

<पी> एसएमसी एक बहुत ही जटिल चिप है। यह स्क्रीन ब्राइटनेस कंट्रोल, मैकबुक बैटरी चार्ज कंट्रोल आदि सहित मैकबुक पावर को शुरू से अंत तक प्रबंधित और मॉनिटर करने के लिए इंटेल सीपीयू/पीसीएच के साथ सहयोग करता है। We need to provide SMC power supply, SMC clock and SMC reset signals to kick-start the SMC chip shown on the below diagram:

<पी>

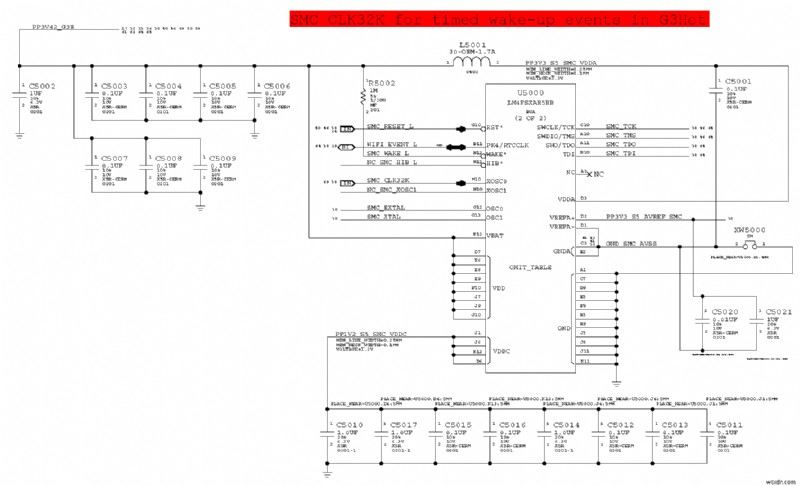

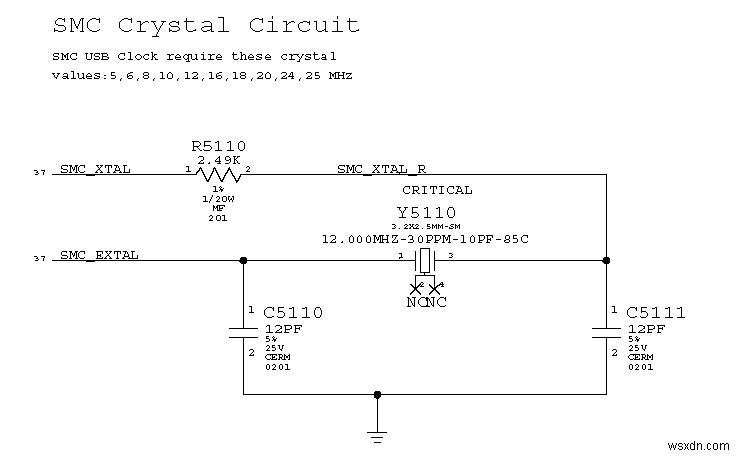

<पी> The PP3V42_G3H power rail created by U7090 will provide main power to the SMC chip U5000 via the BGA ball called VBAT. The PP3V42_G3H also goes through L5001 to power the SMC internal logic model VDDA. The SMC will then create PP1V2_S5_SMC_VDDC for its own sensors management module to monitor system temperatures, voltages and currents. Once the SMC has received power, the SMC crystal circuit will start to output 12 MHZ square clocks for the SMC.

<पी>

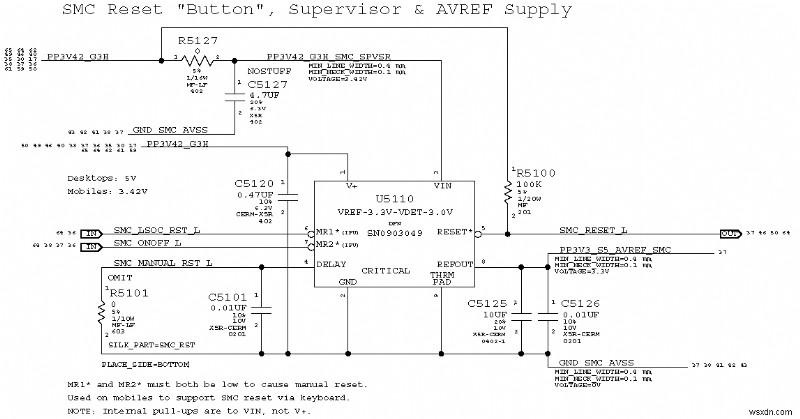

<पी> U5110 PP3V42_G3H के वोल्टेज की निगरानी करता है। यदि PP3V42_G3H स्थिर है और 3.0V से कम नहीं है, तो U5100 मान लेगा कि यह पावर रेल उपयोग करने के लिए सुरक्षित है और SMC चिप को रीसेट करने के लिए विलंबित SMC_RESERT_L सिग्नल को आउटपुट करेगा। SMC_RESET_L वोल्टेज 3.3V है। The delay time is determined by the values of R5101and C5101. U5110 वर्तमान सेंसर, वोल्टेज सेंसर और तापमान सेंसर सहित एसएमसी सेंसर सर्किट के एनालॉग-डिजिटल रूपांतरण फ़ंक्शन के लिए PP3V3_S5_AVREF_SMC संदर्भ वोल्टेज भी आउटपुट करता है। PP3V3_S5_AVREF_SMC वोल्टेज 3.3V है।

<पी>

<पी> चार्जिंग प्रबंधन चिप U7100 से SMC_BC_ACOK सिग्नल प्राप्त होने पर, SMC एक-वायर्ड सर्किट के माध्यम से मैगसेफ चार्जर के साथ संचार करेगा और चार्जर पर हरी बत्ती नहीं जलाएगा। Meanwhile, SMC uses SMBus to communicate with U7100 to adjust the PPBUS_G3H power rail from base voltage 8.1V to the standard 8.45V. आप कॉइल L7130 पर PPBUS_G3H माप सकते हैं। यदि PPUBUS_G3H वोल्टेज लगभग 8.45V है, तो SMC अभी कार्य कर रहा है। At least the SMC power, clock, reset and one-wire circuits are all good. Otherwise, you have to solve the SMC issue first.

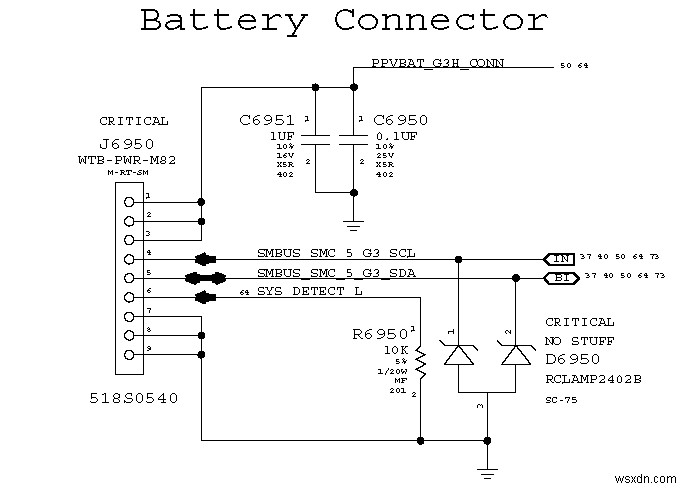

<पी> एसएमसी बैटरी चार्जिंग करंट निर्धारित करने के लिए बैटरी की स्थिति पढ़ने के लिए उसी SMBus का उपयोग करती है। SMS monitors system input current (AMON) and battery charging current (BMON) all the time.

<पी>

<पी> जब SMC को चार्जिंग सर्किट PMIC U7100 से SMC_BC_ACOK सिग्नल प्राप्त होता है, जो दर्शाता है कि पावर चार्जर उपयोग के लिए तैयार है, तो SMC स्टैंडबाय सर्किट PMIC U7501 को SMC_PM_G2_EN सिग्नल भेजेगा। This signal will transform the MacBook from G2 state (Off state) to S5 state (deep sleep state).

<पी> चेकपॉइंट: SMC_PM_G2_EN एक नियंत्रण संकेत है, वोल्टेज 3.3V है। आप इसे रोकनेवाला R8140 के पिन 1 पर माप सकते हैं।

<पी> SMC is a very important and complex chip designed by Apple. ऐसी कोई "नई" एसएमसी चिप नहीं है जिसे आप खरीद सकें। यह समान मॉडल और वर्ष वाले दाता बोर्ड से होना चाहिए। हम बाद में अधिक एसएमसी कार्यों पर चर्चा करेंगे।
