चल रही चिप की कमी ने ग्राफिक्स कार्ड को हथियार-ग्रेड यूरेनियम की तुलना में दुर्लभ बना दिया है, और शायद उतना ही महंगा है। हमने समझाया था कि कैसे पीसी गेमर्स के लिए बेहतर होने से पहले चीजें बहुत खराब होने की संभावना है। हालाँकि, हमने Zotac Zbox Magnus One mini PC के रूप में GPU की कमी का समाधान भी प्रदान किया था।
SFF (स्मॉल फॉर्म फैक्टर) गेमिंग पीसी ने खुद को चिप की कमी के वास्तविक उद्धारकर्ता के रूप में साबित किया है।
यह एक NVIDIA GeForce RTX 3070 ग्राफिक्स कार्ड, 10 वीं पीढ़ी के इंटेल कोर i7 प्रोसेसर, और प्लैटिनम ग्रेड SFF बिजली की आपूर्ति को 8.3-लीटर के मामले में पैक करता है - सभी कीमत के लिए आपको अन्यथा सिर्फ ग्राफिक्स कार्ड के लिए भुगतान करना होगा। अपना।
और सबसे अच्छी बात यह है कि मैगनस वन हमेशा स्टॉक में रहता है।
द चिंक इन ज़ोटैक मैग्नस वन्स आर्मर

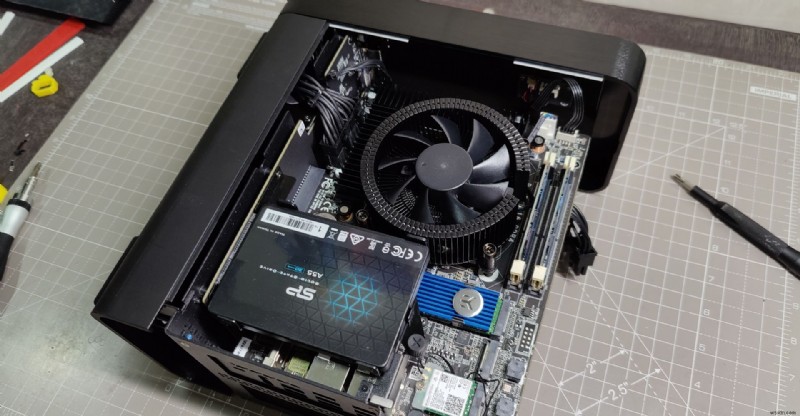

दुर्भाग्य से, अन्यथा सही एसएफएफ गेमिंग पावरहाउस हर स्पेस अनुकूलित गेमिंग प्लेटफॉर्म-सीपीयू ओवरहीटिंग से जूझ रही एक समस्या को प्रदर्शित करता है। थर्मल थ्रॉटलिंग से Intel Core i7 10700 प्रोसेसर को बनाए रखने के लिए स्टॉक कूलिंग फैन में न तो पर्याप्त थर्मल द्रव्यमान है और न ही पर्याप्त वायु प्रवाह है।
यह गेमिंग के दौरान माइक्रो-स्टटर और फ्रेम-पेसिंग मुद्दों का कारण बनता है, क्योंकि ओवरहीटिंग सीपीयू शक्तिशाली जीपीयू के साथ नहीं रह सकता है। यह उच्च ताज़ा दर वाले गेमिंग के लिए विशेष रूप से खराब है, जो अत्यधिक सीपीयू पर निर्भर है।
लेकिन इस तथ्य को ध्यान में रखते हुए कि हमने पूरे दिल से इस उत्पाद की सिफारिश की है, हम एक निश्चित समाधान भी लेकर आए हैं। यह जानने के लिए पढ़ें कि हमने मैग्नस वन को अधिक गर्म होने से बचाने के लिए 3डी प्रिंटिंग की शक्ति का उपयोग कैसे किया है।
नोक्टुआ NH-L9i एक व्यवहार्य समाधान नहीं है
वास्तविक समाधान में जाने से पहले, आइए व्यापक रूप से अनुशंसित सुधार पर एक नज़र डालें। इससे भी महत्वपूर्ण बात यह है कि यह समय और धन की भारी बर्बादी क्यों है। LinusTechTips फ़ोरम के कई Zotac Magnus One मालिकों ने Noctua NH-L9i लो प्रोफाइल एयर कूलर स्थापित करने की कोशिश में अपने मेनबोर्ड को नष्ट कर दिया है।
नोक्टुआ एयर कूलर आधिकारिक तौर पर मैग्नस वन के साथ संगत नहीं है और बैकप्लेट को हटाने के लिए वारंटी को शून्य करने की आवश्यकता है। और फिर भी, सही बढ़ते दबाव को डायल करना असंभव है। इससे कई लोगों ने अनजाने में अपने मेनबोर्ड को मोड़ दिया है और इस प्रक्रिया में घटकों को छोटा कर दिया है।
कागज पर, लो प्रोफाइल नोक्टुआ एयर कूलर आदर्श समाधान की तरह लगता है। लेकिन जब आप किसी तरह इसे पूरी तरह से माउंट करने का प्रबंधन करते हैं, तो इससे केवल पंखे के शोर में मामूली कमी आती है। सीपीयू थर्मल समान रहते हैं, या कुछ मामलों में खराब भी हो जाते हैं। इसका मतलब है कि, आपका मैग्नस वन थर्मल थ्रॉटल को जारी रखेगा और गेमिंग के दौरान माइक्रो-स्टटर और फ्रेम-पेसिंग मुद्दों का कारण बनेगा।
हम कैसे जानते हैं?

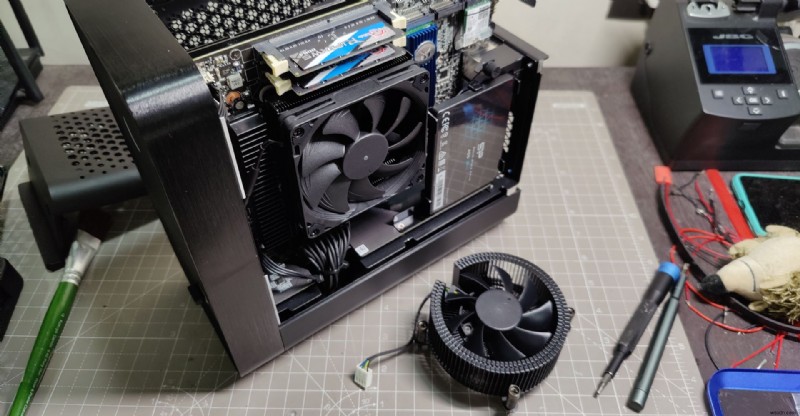

क्योंकि हमने बैकप्लेट को हटाए बिना या वारंटी को रद्द किए बिना नोक्टुआ एनएच-एल9आई को माउंट करने का एक तरीका निकाला। हम लंबे समय तक चलने वाली अनुसंधान और विकास प्रक्रिया को वहीं समाप्त कर सकते थे, इस गाइड को लिखा और इसे एक दिन कहा।
हालाँकि, यह एक जोखिम भरे समाधान पर पाँच भव्य खर्च करना व्यर्थ है जो थर्मल थ्रॉटलिंग को कम करने के लिए कुछ नहीं करता है। लेकिन क्या होगा अगर हमने आपको बताया कि तापमान को कम करने और फ्रैमरेट को बेहतर बनाने के लिए सीपीयू को लिक्विड कूल करने का एक तरीका है, और सभी लगभग नोक्टुआ एनएच-एल9आई के समान ही हैं?
ज़ोटैक मैग्नस वन को लिक्विड कूल्ड होना पसंद नहीं है
ज़ोटैक ज़बॉक्स मैग्नस वन को तरल ठंडा करना कहा से आसान है। डॉ हू टार्डिस के विपरीत, मैग्नस वन पर 8.3-लीटर चेसिस को यूक्लिडियन ज्यामिति के नियमों का पालन करना पड़ता है। इससे चेसिस के अंदर सबसे छोटा 120mm AIO (ऑल-इन-वन) लिक्विड कूलर भी फिट करना असंभव हो जाता है।
ज़ोटैक ने बीस्पोक मेनबोर्ड और पीएसयू डिज़ाइनों को शामिल करके मैग्नस वन को यह स्थान-कुशल बना दिया है जो कोई अतिरिक्त विस्तार हेडर नहीं छोड़ते हैं। एक विशिष्ट एआईओ कूलर को कम से कम एक प्रशंसक हेडर, एक पंप हेडर और एक सैटा पावर कनेक्शन की आवश्यकता होती है। मैग्नस वन में केवल एक पंखा हैडर है और एआईओ पंप को बिजली देने का कोई कल्पनीय साधन नहीं है।
कस्टम एसएफएफ पीएसयू में सोल्डरिंग आयरन लेने के लिए मजबूर होने के अलावा, आप सिंगल फैन हेडर को खतरनाक रूप से ओवरलोड करने के जोखिम के बिना मैग्नस वन में अधिकांश ऑफ-द-शेल्फ एआईओ कूलर का उपयोग नहीं कर सकते।
आर्कटिक लिक्विड फ्रीजर II टू द रेस्क्यू
हम ज़ोटैक ज़बॉक्स मैग्नस वन को बहुत अच्छे कारण से ठंडा करने के लिए आर्कटिक लिक्विड फ्रीजर II एआईओ कूलर का उपयोग करेंगे। क्योंकि यह पूरी तरह से एकमात्र ऑफ-द-शेल्फ उत्पाद है जो हमें सापेक्ष आसानी से ऐसा करने की अनुमति देता है। लिक्विड फ्रीजर II न केवल अपने सेगमेंट में सबसे अच्छा प्रदर्शन करने वाला उत्पाद है, बल्कि इसे ARCTIC GmbH द्वारा निर्मित भी किया गया है।
और इसका एक अच्छा कारण है कि यह महत्वपूर्ण क्यों है।
आर्कटिक एक निजी तौर पर आयोजित कंपनी है जो पीसी हार्डवेयर के प्रति उत्साही लोगों द्वारा चलाई जाती है, क्योंकि इसके कई सार्वजनिक रूप से कारोबार करने वाले प्रतिस्पर्धियों के विपरीत है जो केवल निवेशकों / मैमोन के बोर्ड को खुश करने के लिए काम करते हैं। चूंकि बाजार में लगभग हर एआईओ तरल कूलर एसेटेक के पेटेंट पंप डिजाइन का उपयोग करता है, वे सामूहिक रूप से प्रशंसकों, पंप और बिजली की आपूर्ति के लिए कई हेडर की समान अपंग आवश्यकता से प्रभावित होते हैं।
हमारे लिए सौभाग्य की बात है कि आर्कटिक ने वास्तविक अनुसंधान और विकास करने के लिए कड़ी मेहनत की है। आर्कटिक लिक्विड फ़्रीज़र II—एक बीस्पोक एआईओ लिक्विड कूलर डिज़ाइन दर्ज करें जो असेटेक के आपराधिक रूप से अयोग्य एआईओ पंप पेटेंट के लिए लौकिक पक्षी को फ़्लिप करता है। लिक्विड फ्रीजर II पर कुछ शानदार इंजीनियरिंग के साथ आर्कटिक ने पेटेंट ट्रोल को स्पष्ट रूप से हरा दिया है।
पीसी कूलिंग एक्सपर्ट का इन-हाउस पंप डिज़ाइन इतना कुशल है कि इसे पंप के साथ-साथ रेडिएटर फैन को पावर देने के लिए सिर्फ एक घटिया फैन हेडर की जरूरत होती है। लिक्विड फ्रीजर II सीपीयू वीआरएम पर हवा उड़ाने के लिए एक अतिरिक्त पंखे में फेंककर अपनी शक्ति दक्षता को और कम करने के लिए प्रतिस्पर्धा का मजाक उड़ाता है।
और यह केवल बिजली की खपत के साथ ही मितव्ययी नहीं है। आर्कटिक लिक्विड फ्रीजर II भारत में नोक्टुआ NH-L9i के बराबर कीमत पर होने के साथ-साथ प्रदर्शन और बिजली दक्षता दोनों में प्रतिस्पर्धा को मात देता है। आप इससे बेहतर AIO CPU कूलर नहीं मांग सकते।
3D प्रिंटिंग का उपयोग करके Zotac Magnus One Chasis को संशोधित करना

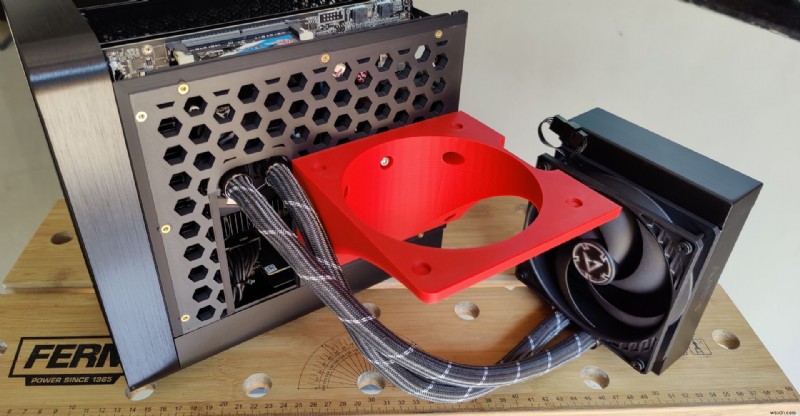

मैग्नस वन के अंदर आर्कटिक लिक्विड फ्रीजर II AIO को फिट करना सर्वथा असंभव है। इसलिए, चेसिस के बाहर रेडिएटर को माउंट करना ही एकमात्र व्यवहार्य विकल्प है। हम धातु के साइड पैनल को हटाकर और रेडिएटर को माउंट करने के साधन के रूप में एक नया डिजाइन करके इसके बारे में गए।
रेडिएटर सीपीयू की तरफ से चिपक जाता है और साइड पैनल से जुड़े माउंट पर टिका होता है। यह सबसे अधिक स्थान-कुशल डिज़ाइन नहीं है, और हम सैद्धांतिक रूप से समग्र पदचिह्न को कम करने के लिए रेडिएटर को शीर्ष पर या साइड पैनल के साथ लंबवत रूप से उन्मुख कर सकते थे।
दुर्भाग्य से, मोटे रेडिएटर टयूबिंग की कठोरता और लंबाई (या उसके अभाव) के कारण इनमें से किसी भी स्थान-कुशल रेडिएटर अभिविन्यास को प्राप्त करना असंभव हो जाता है।
लेकिन उज्ज्वल पक्ष पर, यह डिज़ाइन कम से कम गर्मी संवहन की प्राकृतिक दिशा के साथ काम करता है।
रेडिएटर माउंट पंखे (ओं) को पुश या पुल (या दोनों एक साथ) कॉन्फ़िगरेशन में माउंट करने की अनुमति देता है। किसी भी मेक या मॉडल के 120 मिमी प्रशंसकों के साथ संगत होने के लिए डिज़ाइन भी पर्याप्त लचीला है। रेडिएटर को माउंट के लिए एक अलग हिस्से से सुरक्षित किया जाता है जो रेडिएटर होसेस से जुड़ा होता है। यह हमारे डिजाइन को लिक्विड फ्रीजर II में किए गए किसी भी अप्रत्याशित भविष्य के संशोधन के लिए अभेद्य बनाता है।
स्टॉक साइड पैनल एक स्लाइडिंग फिट मैकेनिज्म है, जिसे 3डी प्रिंटेड ऑब्जेक्ट के रूप में ठीक करना अविश्वसनीय रूप से कठिन है। सौभाग्य से आपके लिए, हमने कई प्रोटोटाइप पर सब कुछ सही करने के लिए डिज़ाइन, CAD मॉडलिंग और 3D प्रिंटिंग में 250 घंटे से अधिक समय लगाया है। यदि आपका 3D प्रिंटर डायल इन है और डायमेंशनल रूप से सटीक है, तो 3D प्रिंटेड साइड पैनल एकदम फिट होगा और स्टॉक मेटल साइड पैनल की तुलना में अधिक सख्त सहनशीलता प्रदर्शित करेगा।
लेकिन अगर आपका 3D प्रिंटर सही नहीं है, तो भी इसमें पसीना न बहाएं। हमने साइड पैनल को पांच-भाग के मामले के रूप में डिज़ाइन किया है जिसे सिद्ध डिज़ाइन सिद्धांतों का उपयोग करके प्रिंटिबिलिटी के लिए अनुकूलित किया गया है।
इसके अलावा, चैनल जो साइड पैनल को चेसिस से जोड़ते हैं, वे तीन अलग-अलग टुकड़े हैं। यह आपको इन घटकों के बीच वाशर का उपयोग करने की सुविधा देता है ताकि आराम के लिए फिट बहुत तंग होने की स्थिति में कुछ अंतर जोड़ा जा सके। यदि समय के साथ कुछ टूटता है तो यह भागों को पुनर्मुद्रण करना भी आसान बनाता है।
प्रिंट सेटिंग और अनुशंसित सामग्री विकल्प
हम इस Zotac Zbox Magnus One मॉड को ABS या PETG फिलामेंट्स में प्रिंट करने की सलाह देते हैं। हालांकि पीएलए शुरुआती लोगों के लिए प्रिंट करना आसान है, सामग्री में कम गर्मी विक्षेपण तापमान होता है जो चेसिस के अंदर उत्पन्न गर्मी के कारण इसे पिघला देता है। इससे भी बदतर, पीएलए में यांत्रिक तनाव के तहत रेंगने (विकृत) होने की प्रवृत्ति भी होती है। यह 3D प्रिंटेड साइड पैनल और रेडिएटर माउंट को समय के साथ धीरे-धीरे शिथिल और ढीला कर देगा।
यह सर्वोत्तम परिणाम प्राप्त करने के लिए आपके 3D प्रिंटर को कैलिब्रेट करने में भी मदद करता है। यदि आप इसके लिए तैयार हैं, तो यह यकीनन इंटरनेट पर उपलब्ध सबसे अच्छा, सबसे व्यापक 3D प्रिंटर कैलिब्रेशन गाइड है। इसका पालन करने वालों के लिए उत्तम परिणाम की गारंटी होती है।
↳3D प्रिंट करने योग्य मॉडल (STL फ़ाइलें) डाउनलोड करने के लिए यहां क्लिक करें।

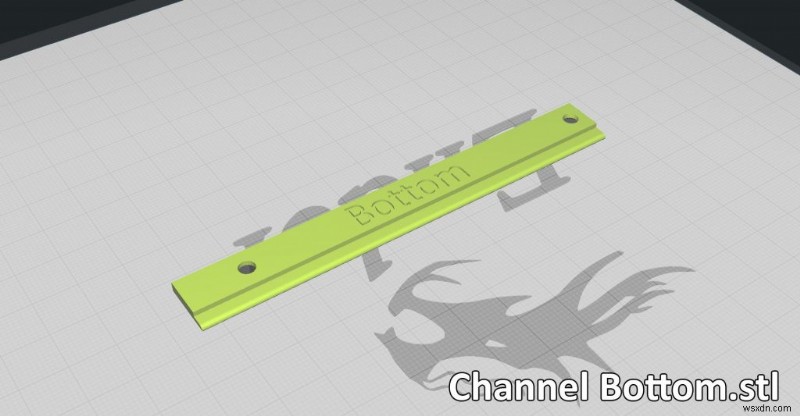

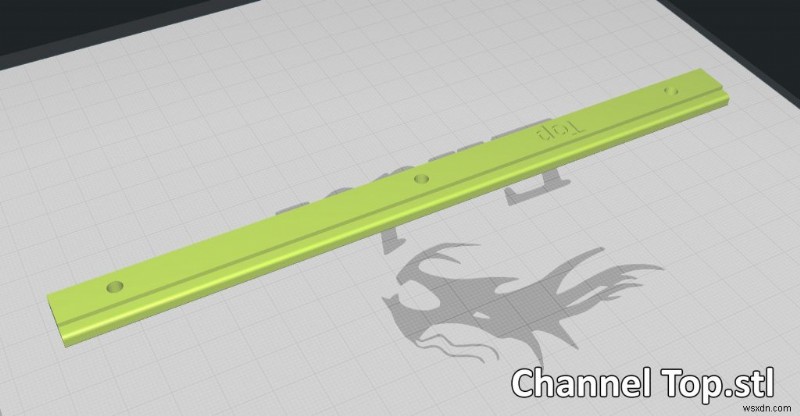

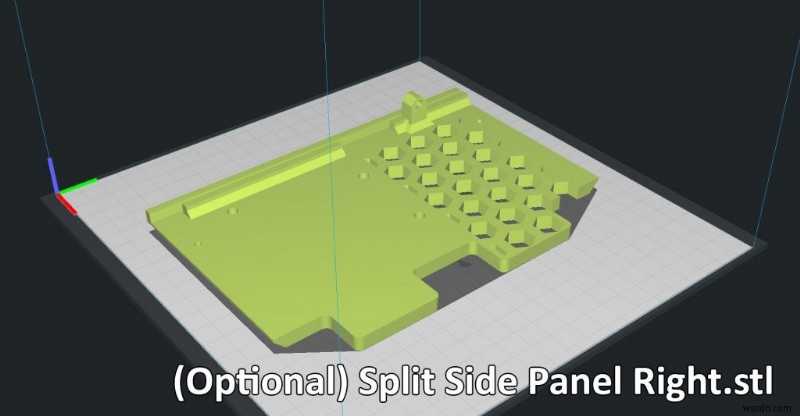

मॉडल और उनसे जुड़े फ़ाइल नामों से खुद को परिचित करने के लिए नीचे दी गई गैलरी में लेबल देखें।
एसटीएल फाइलों में सभी 3डी मॉडल डिफ़ॉल्ट रूप से बिल्ड प्लेटफॉर्म पर ठीक से उन्मुख किए गए हैं। आपको सलाह दी जाती है कि आप एसटीएल फाइलें खोलें और बिना ओरिएंटेशन बदले मॉडल प्रिंट करें।
सबसे बड़ा हिस्सा, जो कि साइड पैनल है, को Creality Ender3 जैसे लोकप्रिय 3D प्रिंटर पर पाए जाने वाले 235x235mm बिल्ड प्लेटफॉर्म पर फिट करने के लिए डिज़ाइन किया गया है। हालांकि, बिल्ड प्लेटफ़ॉर्म क्षेत्र को अधिकतम करने के लिए आपको अपने स्लाइसर सॉफ़्टवेयर में ब्रिम और यहां तक कि स्कर्ट विकल्पों को अक्षम करना पड़ सकता है।

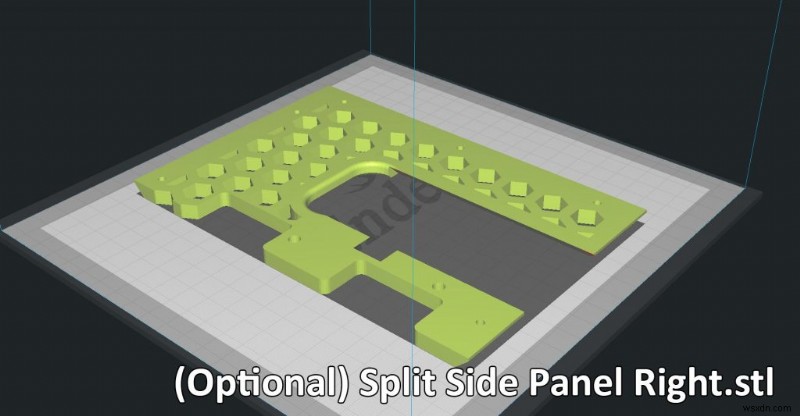

यह भी पढ़ें ईए ने फीफा का नाम बदलकर 'ईए स्पोर्ट्स फुटबॉल क्लब' करने की मंजूरी दीलेकिन अगर आपका प्रिंटर साइड पैनल में फिट नहीं हो पाता है तो परेशान न हों। हमने एक दो-भाग संस्करण भी शामिल किया है जो बिना किसी गोंद के काम करता है। चैनल और रेडिएटर माउंट वाली अंतिम असेंबली स्वाभाविक रूप से साइड पैनल के दो हिस्सों को एक साथ रखती है।

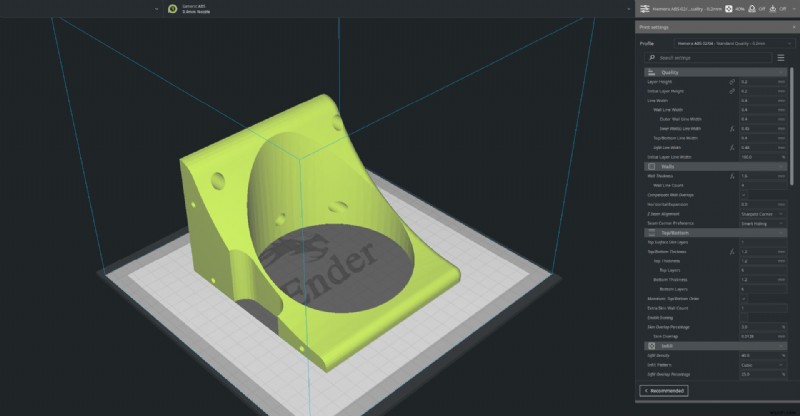

इस बीच, यहाँ अनुशंसित स्लाइसर सेटिंग्स हैं:
- नोजल साइज: 0.4 मिमी
- दीवार/रेखा की चौड़ाई: 0.4 मिमी
- परिधि/दीवार गणना: 4
- परत की ऊंचाई: 0.2 मिमी
- शीर्ष परतें: 6
- निचली परतें: 6
- इन्फिल घनत्व: 40%
- ब्रिम: हाँ
- समर्थन करता है: नहीं (रेडिएटर क्लैंप के अपवाद के साथ, जिसके लिए समर्थन की आवश्यकता होती है)
आवश्यक उपकरण और हार्डवेयर
कम से कम, आपके पास आदर्श रूप से एक 3D प्रिंटर का स्वामित्व और ज्ञान होना चाहिए, या कम से कम 3D प्रिंटिंग के साधनों तक पहुंच होनी चाहिए। वह या तो एक 3D प्रिंटर वाला मित्र हो सकता है, या एक वाणिज्यिक 3D प्रिंटिंग सेवा जैसे कि यह एक, जहां आप केवल STL फ़ाइलें अपलोड कर सकते हैं और कुछ दिनों बाद मेल में 3D मुद्रित भाग प्राप्त कर सकते हैं।
कृपया ध्यान दें कि उपयोग किया गया हार्डवेयर (मशीन स्क्रू) या तो बीएचसीएस (बटन हेड कैप स्क्रू) या एसएचसीएस (सॉकेट हेड कैप स्क्रू) किस्म है जो उनके स्थान पर निर्भर करता है। SHCS हार्डवेयर आमतौर पर स्ट्रिपिंग के लिए प्रतिरोधी होने में बेहतर होता है। हालांकि, निकासी के उद्देश्य से दो स्क्रू काउंटरसंक या फ्लैट हेड कैप स्क्रू (FHCS) किस्म के एक विशेष स्थान पर होने चाहिए।
अनुशंसित हार्डवेयर को हेक्स स्क्रूड्राइवर्स के साथ बांधा जा सकता है। हम स्लेटेड या फिलिप्स हेड स्क्रू का उपयोग करने की सलाह नहीं देते हैं क्योंकि उनकी आसानी से पट्टी करने की प्रवृत्ति, और अंधा छेद के साथ उनकी अंतर्निहित असंगति है। आप असेंबली के दौरान बाद के महत्व के बारे में जानेंगे।
यहां उन सभी चीजों की सूची दी गई है जिनकी आपको आवश्यकता होगी:
- 3D प्रिंटर, या 3D प्रिंटिंग सेवा तक पहुंच
- 3डी प्रिंटिंग फिलामेंट (एबीएस या पीईटीजी अनुशंसित)
- ब्लाइंड स्क्रू के लिए बॉल-एंड हेक्स ड्राइवर
- सोल्डरिंग आयरन बी2 (शंक्वाकार) टिप के साथ
- फ्लश कटर
- M4x12mm SHCS (5 यूनिट)
- M3x10mm SHCS (5 यूनिट)
- M3x10mm BHCS (6 यूनिट)
- M3x8mm FHCS (2 यूनिट)
- M4 हीट सेट इंसर्ट (5 यूनिट)
- M3 हीट सेट इंसर्ट (13 यूनिट)
3D प्रिंटेड घटक तैयार करना

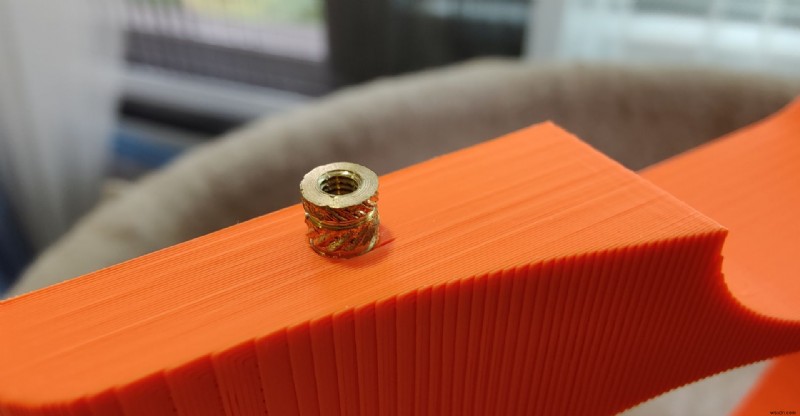

हम पीतल के हीट-सेट इन्सर्ट को स्थापित करके 3डी प्रिंटेड भागों को तैयार करके शुरू करेंगे। ये लोड-असर घटकों में मजबूती के साथ-साथ स्थायित्व जोड़ने के लिए आवश्यक हैं, जबकि डिस्सेप्लर और रीअसेंबल को भी आसान बनाते हैं। चूंकि पीतल के आवेषण प्लास्टिक के हिस्सों में अपना रास्ता पिघलाने के लिए डिज़ाइन किए गए हैं, इसलिए आपको इस उद्देश्य के लिए बी 2 (शंक्वाकार) टिप के साथ सोल्डरिंग आयरन की आवश्यकता होगी।
हीट-सेट इंसर्ट को बाहरी स्रोत (जैसे स्टोव या ब्यूटेन टॉर्च) पर भी गर्म किया जा सकता है और फिर जगह में डाला जा सकता है, लेकिन यह विधि अधिक कठिन है और इसलिए अनुशंसित नहीं है। यदि आप ABS 3D प्रिंटेड पुर्जों (या PETG के लिए 245°C) का उपयोग कर रहे हैं तो सोल्डरिंग आयरन को लगभग 265°C तक गरम करें। हीट-सेट इंसर्ट को स्थिति में रखें, 3डी प्रिंटेड हिस्से के उन्मुखीकरण पर ध्यान दें, और सोल्डरिंग आयरन टिप को ऊपर से इंसर्ट पर लाएं।
इंसर्ट को गर्मी को अवशोषित करने देने के लिए 8 से 10 सेकंड तक प्रतीक्षा करें, जिसके बाद इसे सापेक्ष आसानी से नीचे वाले हिस्से में धकेला जा सकता है। यदि इसके लिए अत्यधिक बल की आवश्यकता होती है, तो हो सकता है कि इंसर्ट पर्याप्त गर्म न हो। गर्मी हस्तांतरण में सुधार के लिए फ्लक्स और सोल्डर के साथ टिप को साफ करें। बस आगे बढ़ने से पहले सभी सोल्डर को साफ करना सुनिश्चित करें।
हीट-सेट इंसर्ट पूरी तरह से सीधे इच्छित छेद में जाना चाहिए, जिसमें ऊपर की सतह प्लास्टिक वाले हिस्से के साथ फ्लश हो।
साइड पैनल और रेडिएटर माउंट में हीट-सेट इंसर्ट स्थापित करने के लिए साथ में छवियों का संदर्भ लें। फास्टनरों को इंसर्ट में पेंच करने से पहले कम से कम पांच मिनट की कूलडाउन अवधि की अनुमति दें।
चरण 1

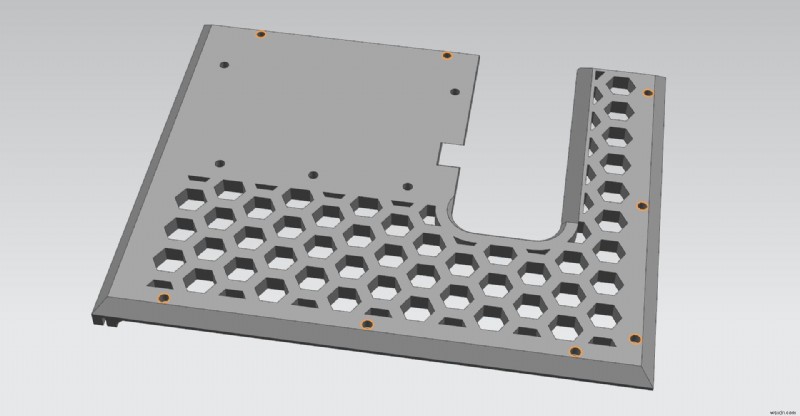

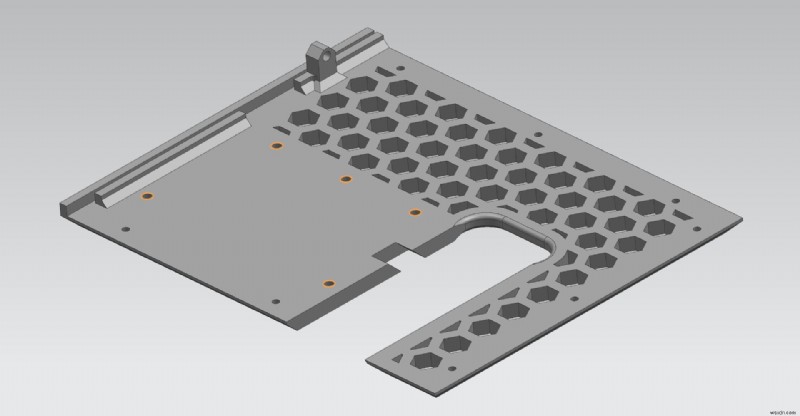

साइड पैनल के अंदर पांच M4 हीट-सेट इंसर्ट डालकर शुरुआत करें। भाग को सही ढंग से उन्मुख करने के लिए ऊपर की छवि पर ध्यान दें। यदि आप अभी भी अनिश्चित हैं, तो यह पैनल का वह किनारा है जो फर्श पर रखे जाने पर सपाट नहीं होगा। जिस स्थान पर हीट-सेट इंसर्ट डालने हैं, उसे नारंगी घेरे द्वारा हाइलाइट किया गया है।
चरण 2

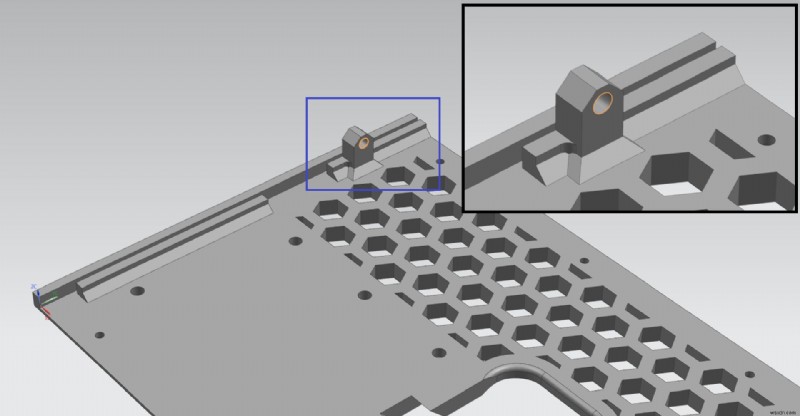

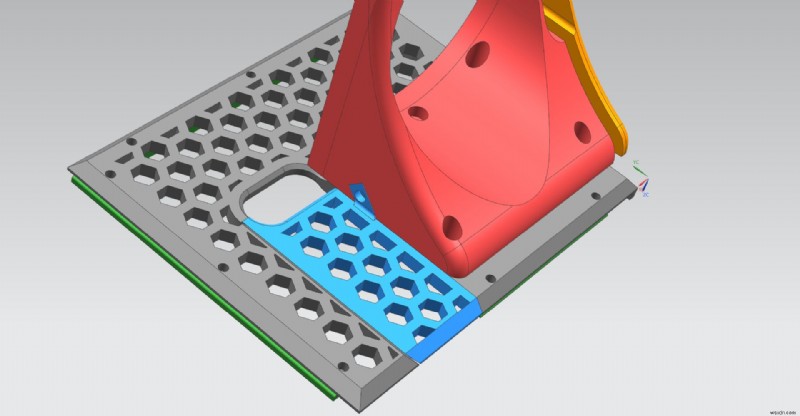

अपना ध्यान ऊपर नीले रंग में हाइलाइट किए गए प्लास्टिक फलाव की ओर लगाएं। नारंगी रंग में हाइलाइट किए गए सिरे से एक एकल M3 हीट-सेट इंसर्ट को इसमें पिघलाएं।
चरण 3
अब आप साइड पैनल पर फ्लिप कर सकते हैं और आठ M3 हीट-सेट इंसर्ट को हाइलाइट किए गए स्थानों में धकेल सकते हैं।
चरण 4

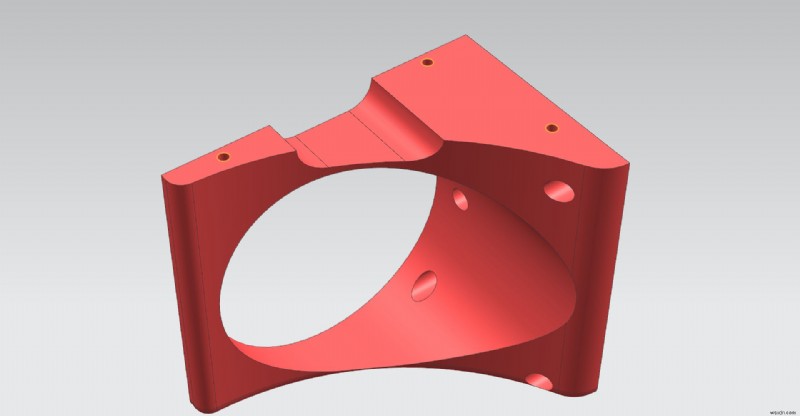

इसके बाद, हाइलाइट किए गए स्थानों में रेडिएटर माउंट में तीन M3 ब्रास इंसर्ट लगाएं।
चरण 5

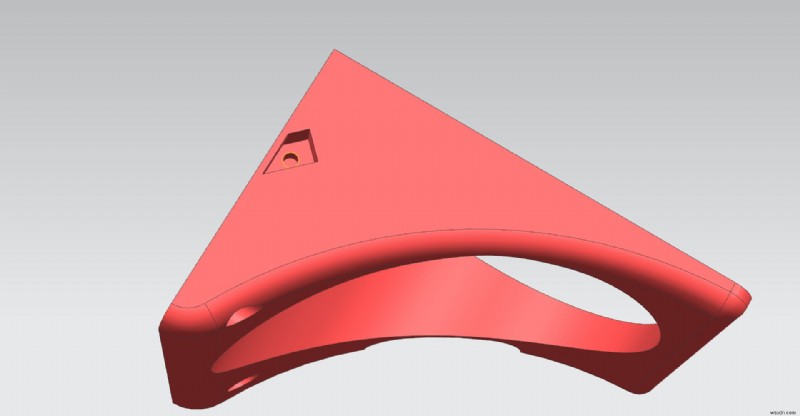

माउंट को पलटें और ऊपर की छवि में दिखाए गए संबंधित छेद में एक एकल M3 इंसर्ट स्थापित करें।
किसी भी पिघले हुए फिलामेंट के लिए इंसर्ट के भीतर के आंतरिक थ्रेड्स का निरीक्षण करें, जो इसमें रिस सकता है। अगर ऐसा है, तो आप या तो इसे किसी नुकीली धातु की वस्तु से खुरच सकते हैं या पिघले हुए अवशेषों को दूसरी तरफ से बाहर निकालने के लिए फास्टनर में स्क्रू कर सकते हैं।
चरण 6

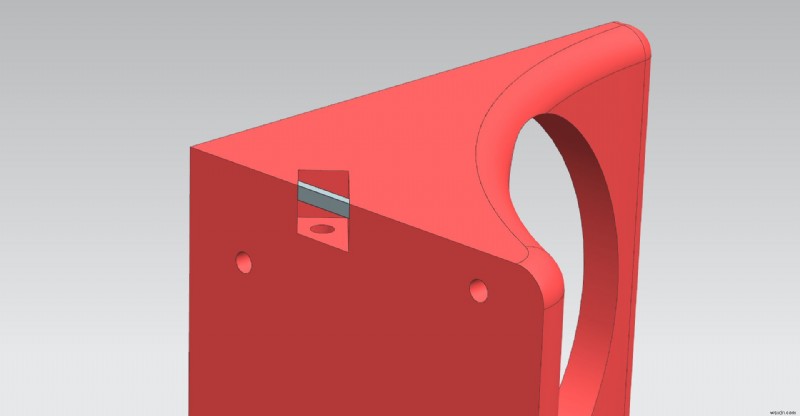

ग्रे में हाइलाइट किया गया अनुभाग 3D मॉडल को समर्थन सामग्री की आवश्यकता के बिना 3D प्रिंट करने की अनुमति देता है। हालाँकि, आगे बढ़ने से पहले इसे हटा दिया जाना चाहिए। फ्लश कटर की एक जोड़ी का उपयोग करके इसे 3डी प्रिंटेड हिस्से से साफ-साफ काट लें।
3D-मुद्रित घटकों को असेंबल करना
हीट सेट इंसर्ट के साथ तैयार किए गए 3डी प्रिंटेड घटकों के साथ, हमारे पास अलग-अलग हिस्सों को एक साथ रखने का अपेक्षाकृत आसान काम बचा है। आइए उस प्राथमिक घटक से शुरू करें जिससे बाकी सब कुछ जुड़ा हुआ है—साइड पैनल।
चरण 1

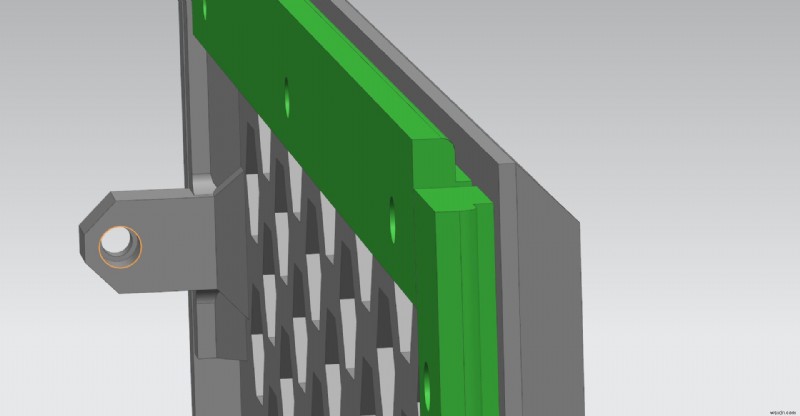

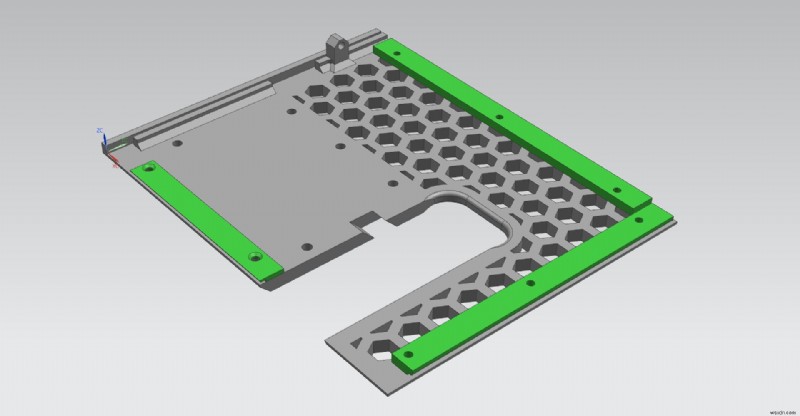

साइड पैनल (ग्रे) पर ऊपर, नीचे और सामने के चैनल (हरा) को फास्ट करें। असेंबली को आसान बनाने के लिए 3D-मुद्रित चैनलों को उचित रूप से लेबल किया गया है। नॉच साइड पैनल के नीचे से शुरू होता है। इसे एक अभिविन्यास सहायता के रूप में प्रयोग करें।
चैनलों को ओरिएंट करना आसान है क्योंकि टेक्स्ट लेबल साइड पैनल का सामना करते हैं। चैनल को साइड पैनल में इस तरह संरेखित करें कि यह दो घटकों के बीच एक संकीर्ण अंतर बनाता है जैसा कि नीचे दी गई छवि में दिखाया गया है।
शीर्ष और सामने के चैनलों को साइड पैनल में संबंधित स्थानों पर ठीक करने के लिए छह M3x10mm BHCS का उपयोग करें। हालांकि, निचले चैनल के लिए उपयोग किए जाने वाले दो स्क्रू M3x8mm FHCS प्रकार के होने चाहिए ताकि निकासी की समस्या से बचा जा सके।
FHCS हार्डवेयर के स्थान की पुष्टि करने के लिए नीचे दी गई छवि देखें।
चरण 2

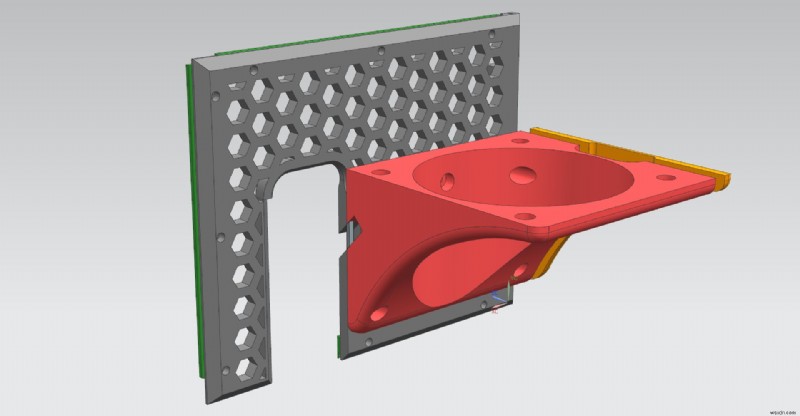

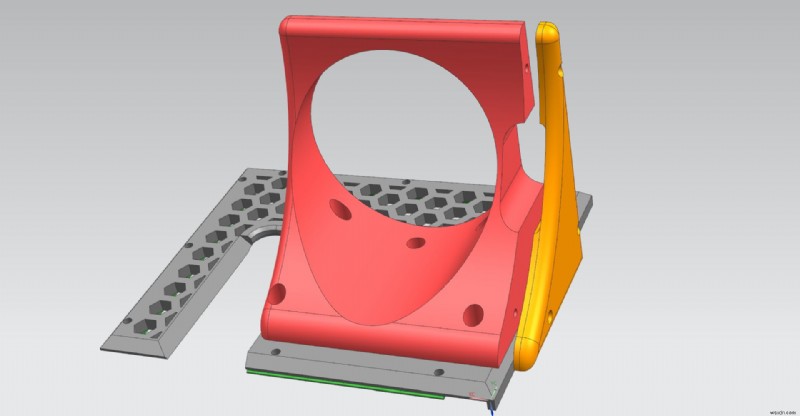

साइड पैनल को चारों ओर पलटें और रेडिएटर माउंट (लाल) को इसके साथ संरेखित करें, जैसा कि साथ में चित्रण में दर्शाया गया है। रेडिएटर को साइड पैनल से जोड़ने के लिए पांच M4x12mm SHCS का उपयोग करें।
अभी के लिए पीले रेडिएटर क्लैंप पर ध्यान न दें। हम इसे बाद में प्राप्त करेंगे।

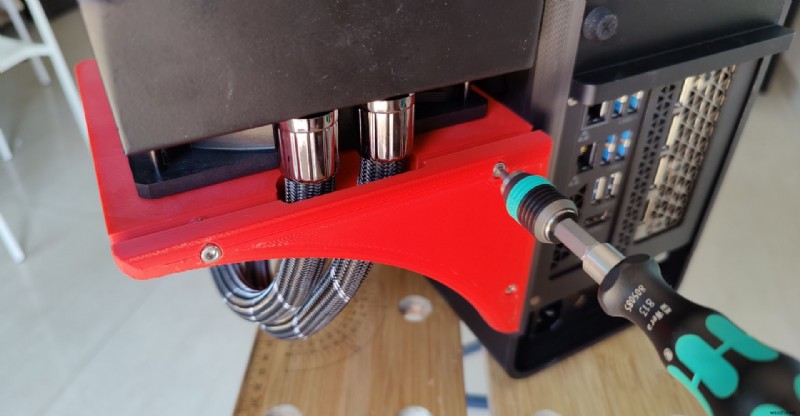

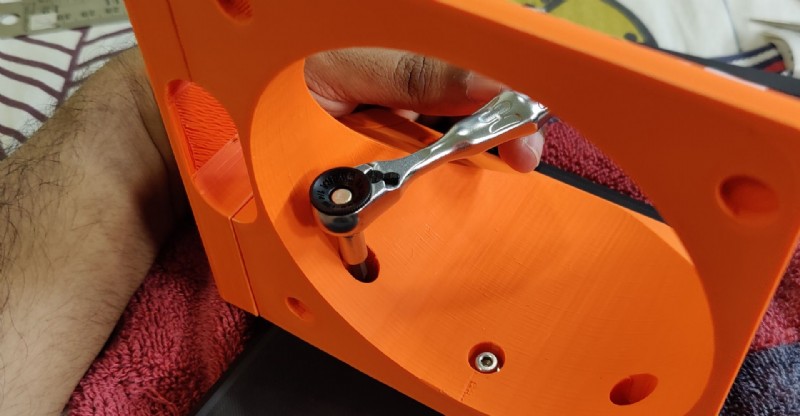

यह वह जगह है जहाँ आपको रेडिएटर माउंट के लिए दो ब्लाइंड स्क्रू को बन्धन के लिए बॉल-एंड हेक्स ड्राइवर की आवश्यकता होती है। ये ड्राइवर कैसे काम करते हैं, इसके बारे में अधिक पढ़ने के लिए यहां क्लिक करें।
चरण 3

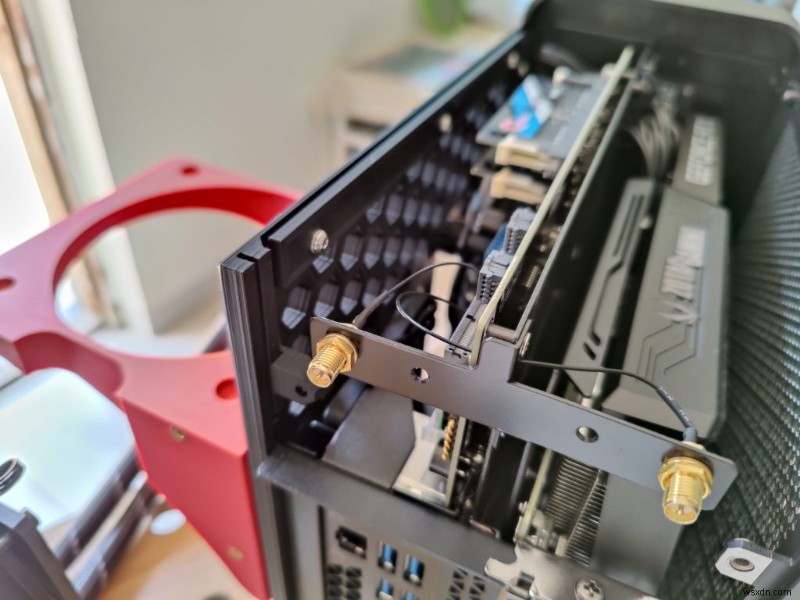

ज़ोटैक ज़बॉक्स मैग्नस वन में इसे कैसे स्थापित किया जाए, इसके निर्देशों के लिए आर्कटिक लिक्विड फ्रीजर II मैनुअल से परामर्श लें। एआईओ पंप/ब्लॉक असेंबली को उन्मुख करना सुनिश्चित करें, जैसे कि 30 मिमी वीआरएम कूलिंग फैन मैग्नस वन चेसिस के पीछे का सामना करता है। स्पष्टीकरण के लिए ऊपर की छवि देखें।
चरण 4

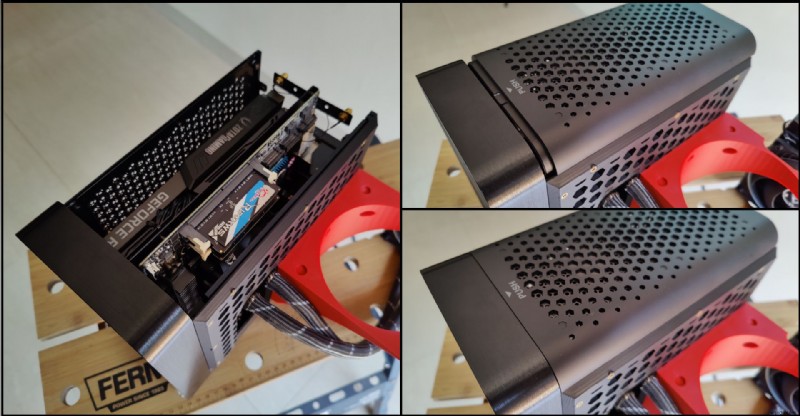

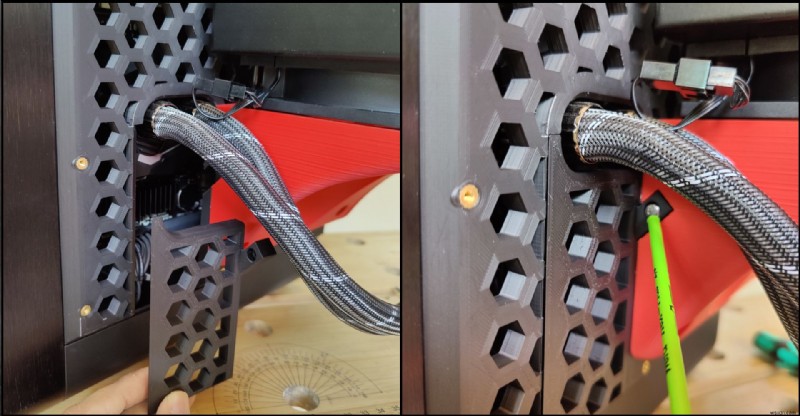

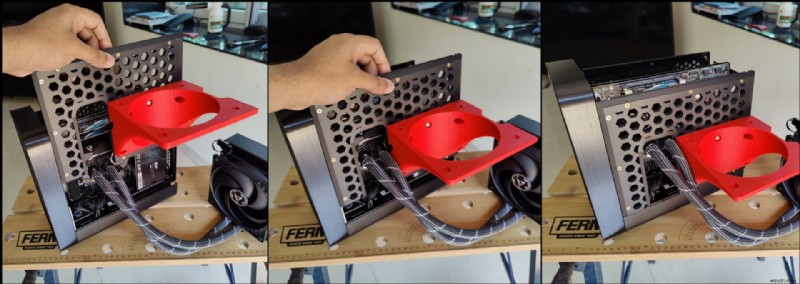

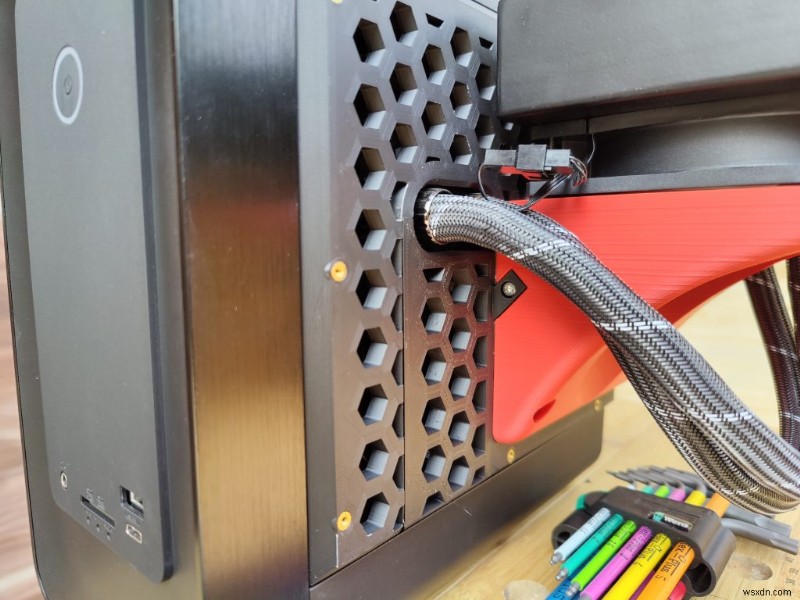

चेसिस में 3डी प्रिंटेड साइड पैनल और रेडिएटर असेंबली को स्लाइड करें, ठीक वैसे ही जैसे आप स्टॉक मेटल साइड पैनल के साथ करेंगे। रेडिएटर होज़ साइड पैनल में कट-आउट के माध्यम से फिट होना चाहिए।
यदि आपका प्रिंटर डायल इन है, तो साइड पैनल पूरी तरह से फिट हो जाएगा। यदि नहीं, तो मॉड्यूलर चैनल डिज़ाइन आपको सही फिट सुनिश्चित करने के लिए स्क्रू को कसने या ढीला करने की अनुमति देता है।
चरण 5
शीर्ष टोपी स्थापित करें और इसे सुरक्षित करने के लिए स्टॉक थंबस्क्रू का उपयोग करें।
चरण 6

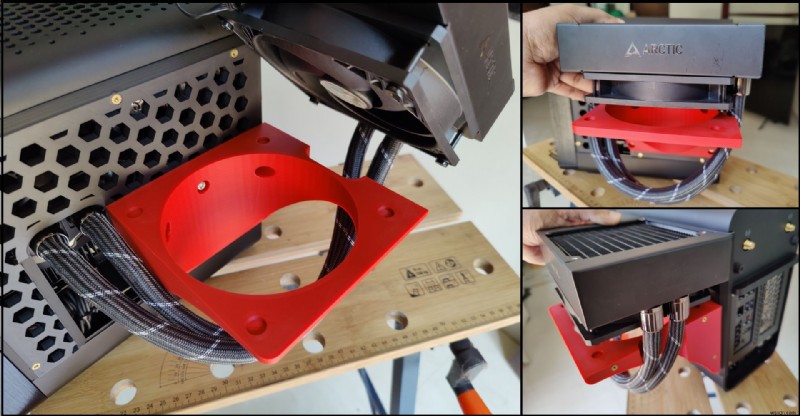

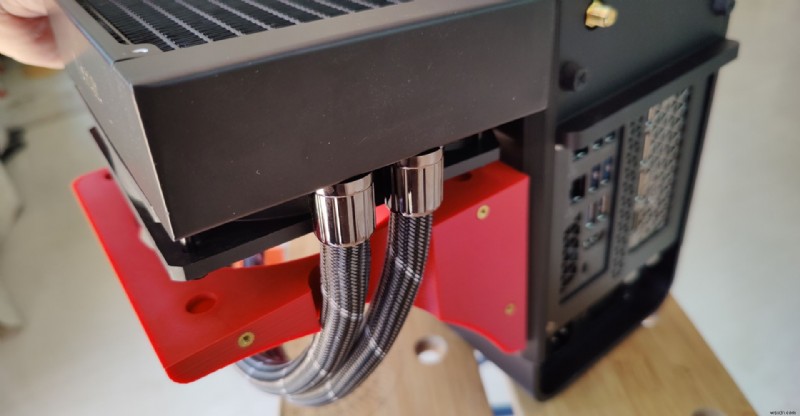

लिक्विड फ्रीजर II रेडिएटर को इस तरह से चलाएं कि रेडिएटर होज़ रेडिएटर माउंट के नीचे से रूट किए गए हों और पीछे के पायदान के माध्यम से ऊपर आ जाएं।
अब आप रेडिएटर को माउंट पर रख सकते हैं। रेडिएटर पंखे से चिपके हुए स्क्रू को रेडिएटर माउंट में संबंधित सॉकेट में स्लॉट करना चाहिए।
चरण 7
रेडिएटर के फ्लैट और रेडिएटर माउंट पर फ्लश के साथ, इसे जगह में सुरक्षित करने के लिए रेडिएटर क्लैंप (नारंगी) का उपयोग करें। दो भागों को एक साथ जोड़ने के लिए तीन M3x10mm SHCS का उपयोग करें।
चरण 8
यह हमें पहेली के अंतिम टुकड़े-कवरिंग प्लेट को स्थापित करने के लिए स्वतंत्र छोड़ देता है। यह बिना किसी प्रयास के अपनी जगह पर खिसक जाना चाहिए। इसे M3x10mm SHCS के साथ रेडिएटर माउंट पर बांधें।

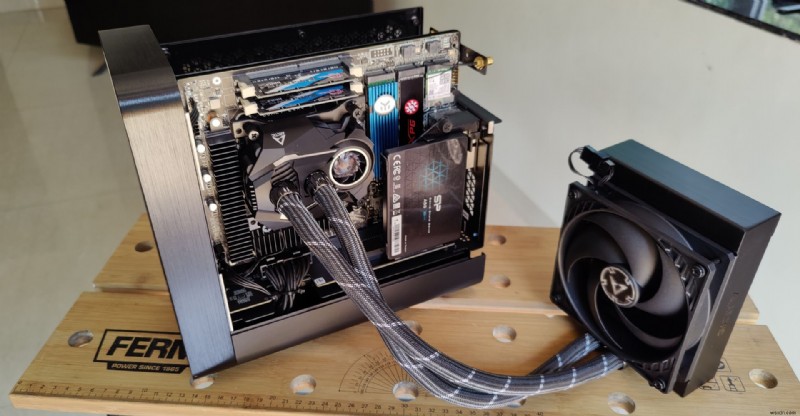

अब आपके पास लिक्विड-कूल्ड Zotac Zbox Magnus One है
और, ठीक उसी तरह, आपने Zotac Magnus One पर Intel Core i7 10700 प्रोसेसर को लिक्विड-कूल्ड किया है। थर्मल थ्रॉटलिंग अब बीते दिनों की बात होगी। आपके थर्मल पेस्ट एप्लिकेशन (सर्वोत्तम अभ्यास यहां पढ़ें) और परिवेश के तापमान के आधार पर, आपका सीपीयू मांग वाले गेम के साथ भी कम 60 डिग्री सेल्सियस रेंज में होवर करना चाहिए।
इसका मतलब है कि बेहतर फ्रेम पेसिंग के साथ लगातार उच्च फ्रैमरेट्स। समग्र पदचिह्न में मामूली वृद्धि के लिए भुगतान करने के लिए यह उचित मूल्य है। इसके अलावा, बाहर की तरफ रेडिएटर होने से सफाई और रखरखाव आसान हो जाता है।

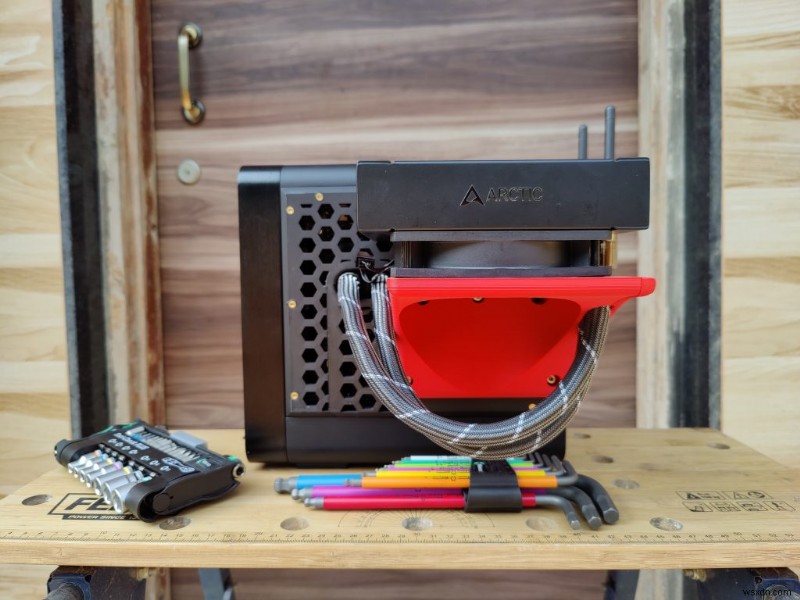

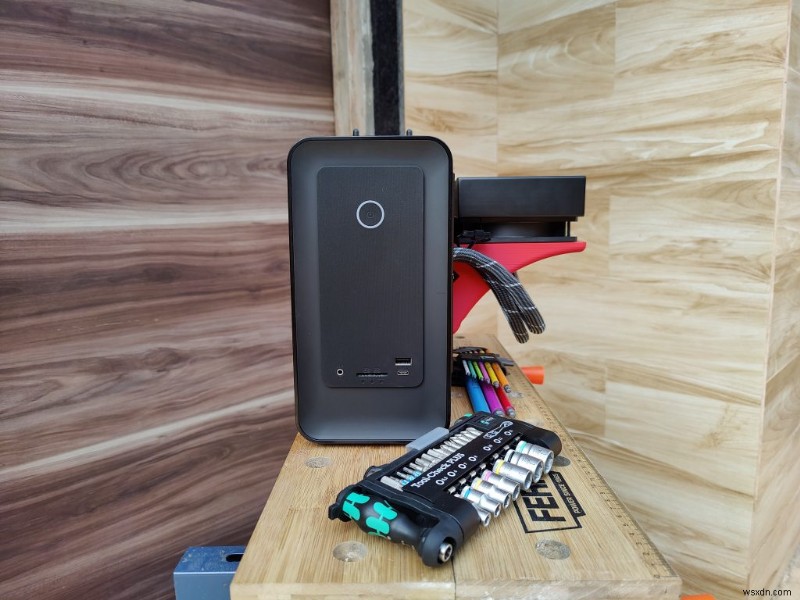

इस बीच, हम आपके देखने के आनंद के लिए पूरी तरह से संशोधित ज़ोटैक ज़बॉक्स मैग्नस वन के कुछ ग्लैमर शॉट्स के साथ आपको छोड़ देंगे।
स्वीकृति: हालांकि इस लेख के लेखक डिजाइन और इंजीनियरिंग प्रयासों के लिए जिम्मेदार हैं, लेकिन इस जटिल चीज के सीएडी मॉडल बनाना चंद्रवीर माथुर की उदार मदद और विशेषज्ञता के बिना संभव नहीं होता।
