DXF फाइल क्या है?

क्या जानना है

  • एक DXF फ़ाइल एक आरेखण विनिमय प्रारूप फ़ाइल है।
  • शेयरकैड के साथ एक ऑनलाइन खोलें, या ई-ड्राइंग व्यूअर के साथ ऑफ़लाइन।
  • विभिन्न कनवर्टर टूल के साथ SVG, DWG, PDF, आदि में कनवर्ट करें।

यह आलेख इस वेक्टर फ़ाइल प्रारूप के बारे में अधिक बताता है, जिसमें एक DXF फ़ाइल कैसे खोलें और एक को किसी भिन्न प्रारूप में कैसे परिवर्तित करें।

DXF फाइल क्या है?

.DXF फाइल एक्सटेंशन वाली फाइल एक ड्रॉइंग एक्सचेंज फॉर्मेट फाइल है जिसे ऑटोडेस्क द्वारा सीएडी मॉडल को स्टोर करने के लिए यूनिवर्सल फॉर्मेट के एक प्रकार के रूप में विकसित किया गया है। विचार यह है कि यदि फ़ाइल प्रारूप विभिन्न 3D मॉडलिंग कार्यक्रमों में समर्थित है, तो वे सभी समान दस्तावेज़ों को आसानी से आयात/निर्यात कर सकते हैं।

DXF फाइल क्या है?

यह प्रारूप, जिसे ड्रॉइंग इंटरचेंज फ़ॉर्मेट भी कहा जाता है, ऑटोकैड ड्रॉइंग डेटाबेस फ़ाइल स्वरूप के समान है जो DWG फ़ाइल एक्सटेंशन का उपयोग करता है। हालांकि, डीएक्सएफ फाइलें सीएडी कार्यक्रमों में अधिक व्यापक रूप से उपयोग की जाती हैं क्योंकि यह टेक्स्ट-आधारित, एएससीआईआई प्रारूप में मौजूद हो सकती है जो स्वाभाविक रूप से इस प्रकार के अनुप्रयोगों में लागू करना आसान बनाती है।

DWF फ़ाइलें समान फ़ाइलें हैं, लेकिन इसके बजाय फ़ाइलों को ऑनलाइन या एक निःशुल्क व्यूअर प्रोग्राम के माध्यम से साझा करने के लिए उपयोग की जाती हैं, जबकि DXF इंटरऑपरेबिलिटी के लिए है।

DXF फ़ाइलें कैसे खोलें

Autodesk में ऑनलाइन Autodesk व्यूअर के साथ-साथ DWG TrueView डेस्कटॉप प्रोग्राम सहित कुछ निःशुल्क दर्शक उपलब्ध हैं। ऑटोकैड 360 मोबाइल ऐप भी है जो आपको अपनी डीएक्सएफ फाइलों को देखने की सुविधा देता है जो ड्रॉपबॉक्स जैसी ऑनलाइन फाइल स्टोरेज सेवाओं में संग्रहीत हैं।

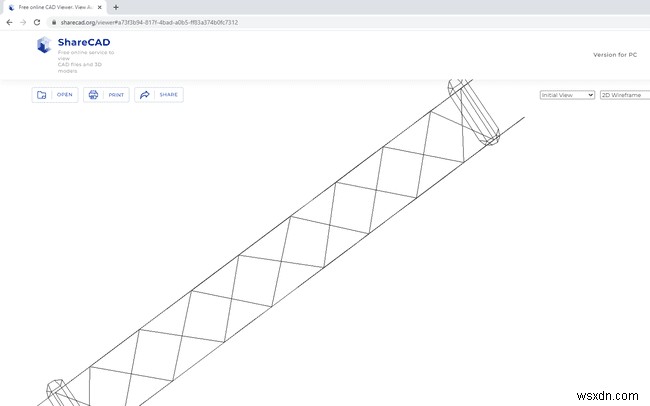

फ़ाइल को शीघ्रता से ऑनलाइन खोलने का दूसरा तरीका ShareCAD का उपयोग करना है।

DXF फाइल क्या है?

डसॉल्ट सिस्टम्स सॉलिडवर्क्स का मुफ्त ई-ड्राइंग व्यूअर भी काम करता है।

कुछ अन्य संगत प्रोग्रामों में ऑटोडेस्क के ऑटोकैड और डिज़ाइन रिव्यू प्रोग्राम के साथ-साथ TurboCAD, CorelCAD, CADSoftTools' ABViewer, Adobe Illustrator और Canvas X Draw शामिल हैं।

चीता3डी और ऊपर बताए गए कुछ प्रोग्राम मैकओएस पर फाइल को खोलने का काम करेंगे। Linux उपयोगकर्ता LibreCAD का उपयोग करके प्रारूप के साथ काम कर सकते हैं।

चूंकि डीएक्सएफ प्रारूप के एएससीआईआई संस्करण सिर्फ टेक्स्ट फाइलें हैं, उन्हें किसी भी टेक्स्ट एडिटर के साथ खोला जा सकता है। हालांकि, ऐसा करने से आप ड्राइंग को वैसा नहीं देख पाएंगे जैसा आप किसी वास्तविक मॉडल व्यूअर में देखेंगे। इसके बजाय, अक्षरों और संख्याओं के कई खंड होंगे।

DXF फ़ाइल को कैसे कन्वर्ट करें

DXF को SVG में बदलने के लिए Adobe Illustrator का उपयोग करें। एक अन्य विकल्प कन्वर्टियो जैसे मुफ्त ऑनलाइन कनवर्टर का उपयोग करना है।

इसे DWG प्रारूप (वर्तमान और पुराने संस्करण) में प्राप्त करना AutoDWG DWG DXF कनवर्टर के परीक्षण संस्करण के साथ किया जा सकता है। आप इस सॉफ़्टवेयर का उपयोग केवल 15 दिनों के लिए और एक ही फ़ाइल पर एक बार में कर सकते हैं।

ऊपर उल्लिखित eDrawings Viewer प्रोग्राम EDRW, ZIP, EXE, HTM, BMP, TIF, JPG, और PNG जैसे विभिन्न स्वरूपों में से एक को सहेज सकता है।

पीडीएफ में बदलने के लिए, एक विकल्प यह है कि इसे DXFconverter.org पर अपलोड करें और पीडीएफ विकल्प चुनें। वह वेबसाइट फ़ाइल को JPG, TIFF, PNG और SVG में सहेजने का भी समर्थन करती है। DXF को PDF में बदलने के लिए आप Adobe Acrobat का भी उपयोग कर सकते हैं।

यदि आप चाहते हैं कि DXF फ़ाइल STL फ़ाइल स्वरूप में हो तो Bear File Converter उपयोगी हो सकता है। यह एक ऑनलाइन कन्वर्टर है।

dxf2gcode NGC फ़ाइल एक्सटेंशन के साथ DXF फ़ाइल को Linux CNC प्रारूप के लिए G-CODE में सहेज सकता है।

एक्सेल या किसी अन्य स्प्रेडशीट सॉफ़्टवेयर के साथ फ़ाइल की टेक्स्ट सामग्री का उपयोग करने के लिए, आप फ़ाइल को MyGeodata कनवर्टर के साथ CSV में कनवर्ट कर सकते हैं।

ऊपर दिए गए दर्शकों में से एक फ़ाइल को किसी भिन्न प्रारूप में बदलने में सक्षम हो सकता है, जैसे Adobe Illustrator AI फ़ाइल।

अभी भी फ़ाइल नहीं खोल सकता?

यदि उन प्रोग्रामों या सेवाओं में से कोई भी आपकी फ़ाइल नहीं खोल रहा है, तो दोबारा जांच लें कि फ़ाइल एक्सटेंशन वास्तव में .DXF पढ़ता है और OXT जैसा कुछ नहीं। बहुत सी फ़ाइलें समान फ़ाइल एक्सटेंशन वर्ण साझा करती हैं, लेकिन इसका मतलब यह नहीं है कि प्रारूप संबंधित हैं या वे एक ही सॉफ़्टवेयर के साथ संगत हैं।

DXR (संरक्षित मैक्रोमीडिया डायरेक्टर मूवी) और DXL (डोमिनोज़ XML लैंग्वेज), उदाहरण के लिए, दोनों इस पेज पर उल्लिखित CAD सॉफ़्टवेयर से असंबंधित प्रोग्राम के साथ खुले हैं।

ऐसा ही एक डीएफएक्स है। यह वास्तव में एक सीएडी दस्तावेज़ है, जिसका उपयोग ऑटोकैड के साथ भी किया जा सकता है, लेकिन इसे सामान्य रूप से सीएडी प्रोग्राम द्वारा ड्राफिक्स से बनाया और उपयोग किया जाता है।

DXF प्रारूप पर अधिक जानकारी

चूंकि डीएक्सएफ प्रारूप 1982 में जारी किया गया था, इसके विनिर्देशों में कई बदलाव हुए हैं, यही वजह है कि आपके पास एक डीएक्सएफ फ़ाइल बाइनरी प्रारूप में और दूसरी एएससीआईआई में हो सकती है। आप ऑटोकैड की वेबसाइट पर विनिर्देशों की एक पीडीएफ देख सकते हैं।

ऑटोकैड के हाल के संस्करण ASCII और बाइनरी DXF दोनों फाइलों का समर्थन करते हैं। हालाँकि, यदि आप रिलीज़ 10 चला रहे हैं (जो 1988 से उपलब्ध है, तो इसकी संभावना नहीं है), आप केवल ASCII DXF फ़ाइलों के साथ काम कर सकते हैं।

एक विशिष्ट DXF फ़ाइल को हेडर, क्लास, टेबल्स, ब्लॉक्स, ENTITIES, OBJECTS, THUMBNAILIMAGE और END OF FILE सेक्शन के साथ व्यवस्थित किया जाता है। आप ऊपर लिंक किए गए पीडीएफ में प्रत्येक अनुभाग के बारे में सभी विवरण पढ़ सकते हैं।

स्कैन2सीएडी और मायडीएक्सएफ कुछ ऐसी वेबसाइटें हैं जहां आप मुफ्त डीएक्सएफ फाइलें प्राप्त कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न
  • क्या आप Photoshop में DXF को एक्सपोर्ट कर सकते हैं?

    नहीं, DXF फ़ाइलें वेक्टर फ़ाइलें होती हैं, जिन्हें पारंपरिक रूप से Adobe Illustrator जैसे प्रोग्राम द्वारा प्रबंधित किया जाता है, और इसलिए, Photoshop DXF को सीधे निर्यात का समर्थन नहीं करता है।

  • DXF फाइलें किस लिए उपयोग की जाती हैं?

    डीएक्सएफ फाइलों का उपयोग विभिन्न प्रकार के उद्योगों में किया जाता है, इंजीनियरिंग और उत्पादों के डिजाइन से लेकर मार्केटिंग अभियानों के लिए फोटोरिअलिस्टिक मॉडल बनाने तक। सीएडी की दुनिया में, डीएक्सएफ फाइलों ने कई संगतता मुद्दों को हल किया, जिससे कलाकारों और इंजीनियरों दोनों को एक फाइल प्रारूप पर एक साथ काम करने की इजाजत मिली।
